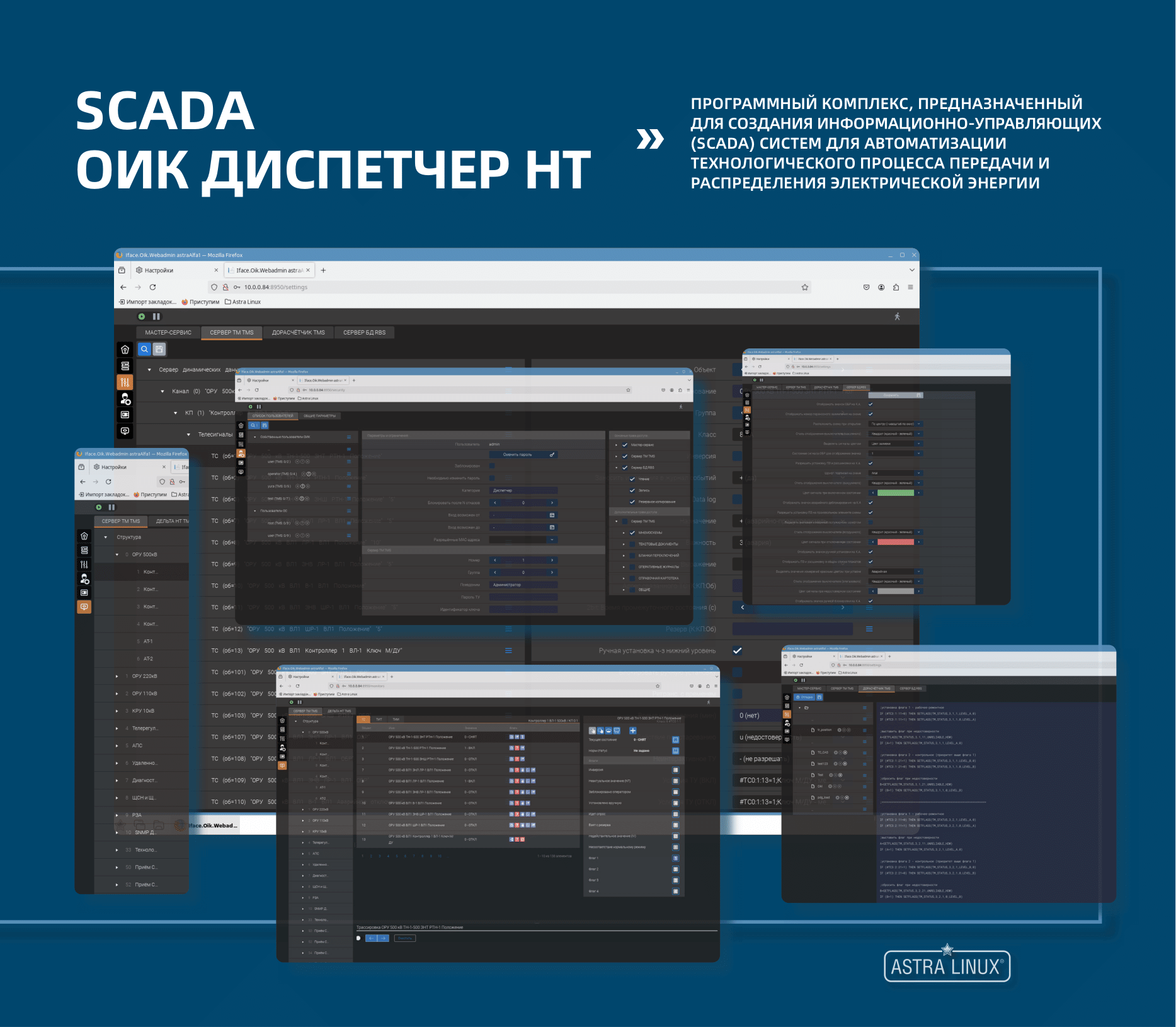

Программное обеспечение «ОИК Диспетчер НТ»

«ОИК Диспетчер НТ» — это программный комплекс, предназначенный для создания информационно-управляющих (SCADA) систем для автоматизации технологического процесса передачи и распределения электрической энергии. Применяется на предприятиях электрических сетей, в районах предприятий электрических сетей, на крупных энергообъектах с круглосуточно работающим оперативным обслуживающим персоналом.

Основная цель SCADA-системы «ОИК Диспетчер НТ» — повышение надежности и качества выработки, передачи и распределения электрической и тепловой энергии.

Подсистемы комплекса

Функционально комплекс делится на две основные подсистемы — серверную часть и рабочие станции.

Серверная часть отвечает за функции сбора, обработки и хранения данных телеметрии, а также обеспечивает доступ к базам данных, необходимым для работы персонала управления энергосистемой.

Программное обеспечение рабочих станций устанавливается на компьютерах персонала предприятия и рабочих местах диспетчеров, обеспечивая визуальное отображение данных телеметрии и информации из баз данных.

Помимо этого комплекс может быть дополнен дополнительными программами, частным случаем которых является множество вариантов двунаправленного обмена телеметрической и иной информацией с программным обеспечением других фирм-производителей.

Информационный обмен

Комплекс поддерживает более 30 различных протоколов и технологий информационного обмена (включая МЭК 60870-5-101/104, МЭК 60870-5-103, МЭК 61850, OPC DA 2.0/UA, MODBUS TCP/RTU, SNMP).

Это позволяет обеспечить совместимость с большим количеством устройств и программных продуктов сторонних производителей, а также организовывать информационный обмен и выдачу транзитных команд телеуправления между территориально разнесёнными предприятиями (подразделениями одного предприятия).

Масштабируемость

Все программные компоненты комплекса могут быть установлены как на одиночно стоящем компьютере, так и разнесены на отдельно стоящие компьютеры, связанные между собой сетевой средой, что позволяет перераспределять нагрузку. Средства удаленного конфигурирования и мониторинга дают возможность администрировать комплекс дистанционно.

Резервирование данных

В целях повышения надежности в состав комплекса могут включаться средства поддержки «горячего» резервирования серверной части. «Горячий» резерв обеспечивается с помощью дублирующего компьютера, на котором осуществляется поддержка актуального состояния данных телеметрии и файлов баз данных основного сервера. В случае повреждения основного сервера, резервный автоматически берет на себя выполнение всех его функций.

Ключевые функции комплекса

Автоматизированное диспетчерское управление технологическим оборудованием;
Обеспечение информационной безопасности и разделение прав пользователей;
Работа в резервированных и отказоустойчивых конфигурациях;
Кроссплатформенность — возможность запуска ядра сервера на разных аппаратных платформах с использованием операционных систем Windows и Linux;
Передача информации по каналам связи;
Архивация данных;
Выдача команд управления, ручной ввод значений;
Контроль технологических уставок, отклонений от нормального состояния и срабатывания аварийно-предупредительной сигнализации;
Ведение журналов тревог и событий с наглядным мониторингом и гибкой системой фильтрации;
Многоуровневая диагностика работы комплекса;
Считывание и просмотр осциллограмм с устройств РЗА;
Создание форм отображения в формате оперативных мнемосхем, SVG-графики, сводных панелей Excel и др.
Генерация и просмотр ведомостей и отчетов;
Поддержка функций ГИС с возможностью вывода динамических элементов (в том числе со значениями телеметрии), трекинг перемещающихся объектов;
Установка плакатов безопасности и переносных значков с пометками произвольного содержания, с фиксацией в архиве событий;
Модификация интерфейса под нужды пользователей, в том числе с помощью гибкой системы виджетов;
Встроенный веб-портал (доступ к мнемосхемам, мониторинг тревог и событий, просмотр архивов и т.п.), работающий с помощью браузера на любом устройстве;
Возможность организации рассылки оповещений от комплекса по e-mail, SMS, Telegram и т.п.
