4.4.3. Одновременный приём ТС от модулей «МТС-8» и «ТС430»

Контроллеры серии «Синком-Д» позволяют принимать телесигналы одновременно от модулей серии «МТС-8» и модулей «ТС430».

Внимание: подобная конфигурация возможно только при использовании модулей «ТС430» версии 5 и старше.

Чтобы настроить одновременный приём необходимо выполнить следующие действия:

Подключиться к Web-конфигуратору и открыть вкладку «Каналы связи».
В разделе «CAN-шина» установить параметр «Приём данных» в положение «от модулей "МТС-8"».

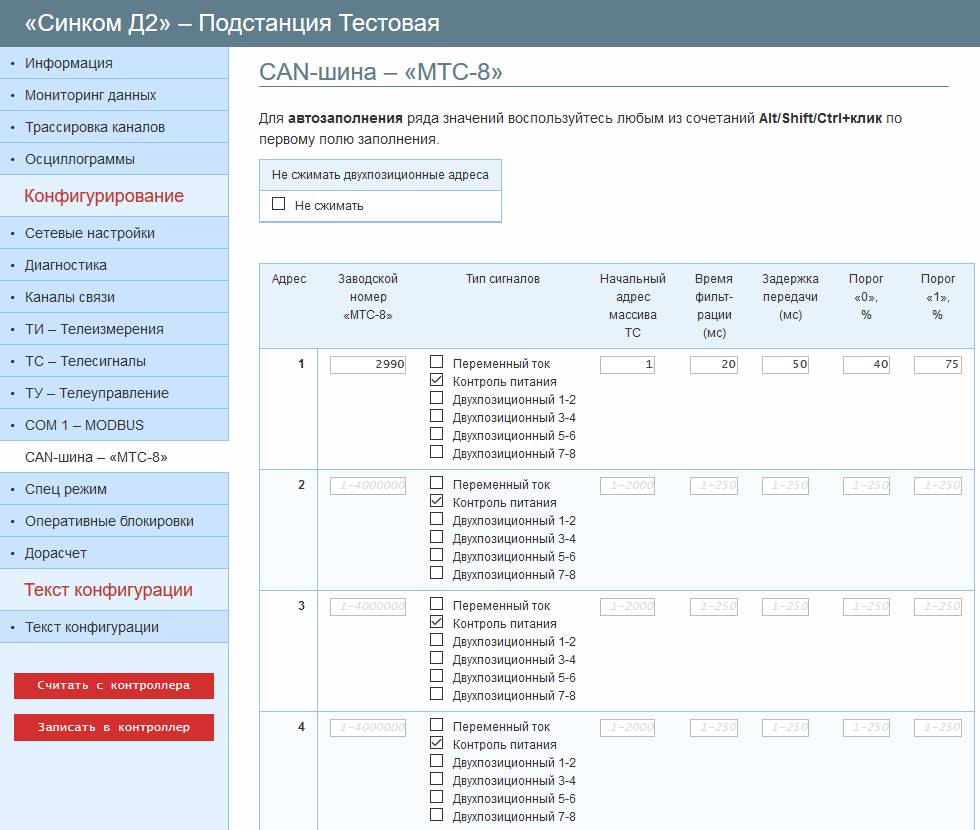

Открыть вкладку «CAN-шина – "МТС-8"».
Настроить параметры модулей «МТС-8» (см. раздел 3.3.1).

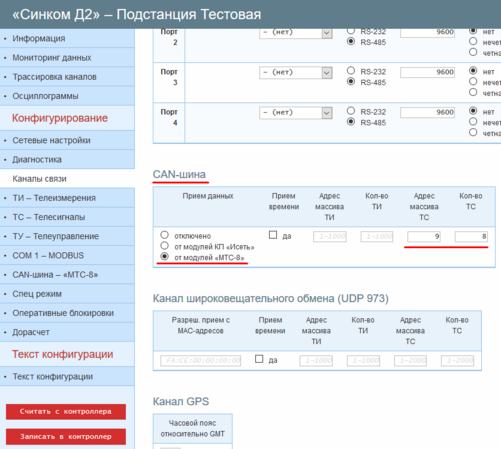

Открыть вкладку «Каналы связи».
В разделе «CAN-шина» задать параметры «Адрес массива ТС» и «Кол-во ТС» (см. раздел 3.3.2).

Внимание: для корректной работы конфигурации адреса модулей «МТС-8» и модулей «ТС430» в массиве ТС контроллера не должны пресекаться с адресами ТС полученных из других источников.

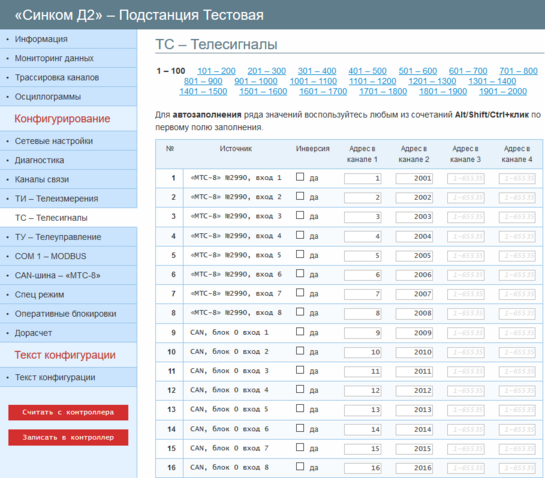

Открыть вкладку «ТС – Телесигналы».
Настроить адреса ТС в каналах связи с «верхним уровнем» и, по необходимости, установить признак «Инверсия».

Адреса в канале 1 устанавливаются автоматически в соответствии с адресом в массиве ТС контроллера. По необходимости они могут быть изменены.

Внимание: адреса в канале не должны пересекаться с адресами ТУ и ТИ.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
