4.4.4. Прием ТС от модулей «МТС8МЕ»
Чтобы настроить приём телесигналов от модулей серии «МТС-8МЕ» необходимо выполнить следующие действия:
-

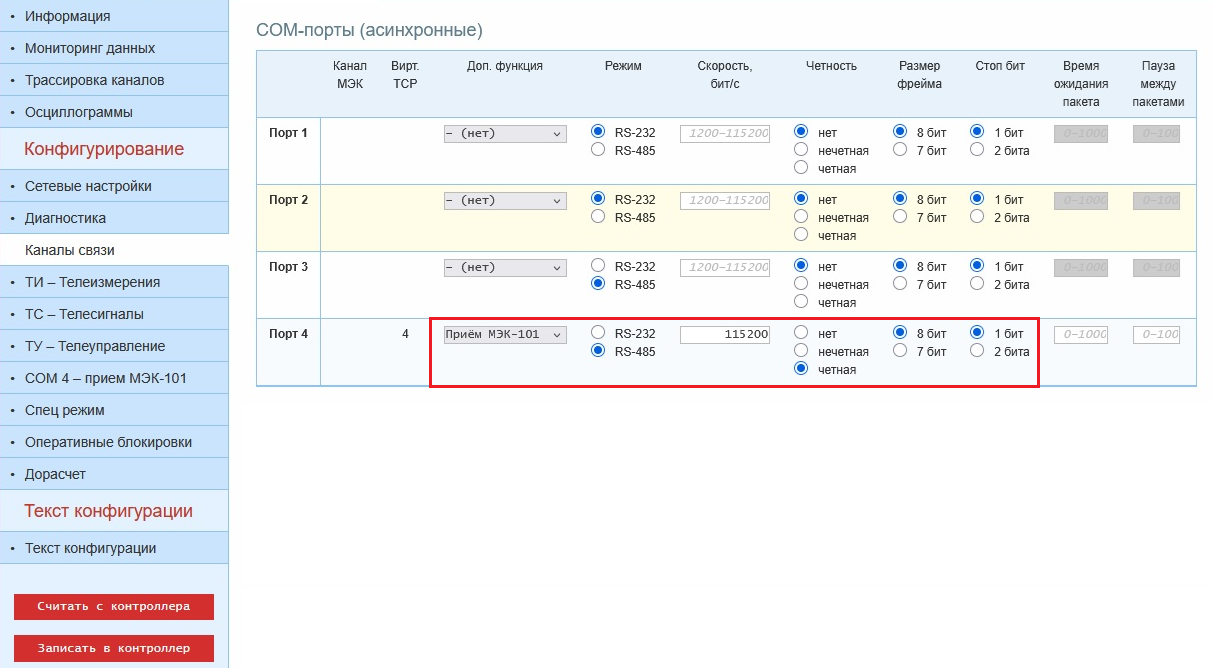

Подключиться к Web-конфигуратору и открыть вкладку «Каналы связи».
-
В разделе «COM-порты (асинхронные)» перейти на задание параметров «COM4».
-
Задать параметру «Доп. функция» порта значение «приём МЭК-101».
-
Задать параметру «Режим» значение по RS-485 интерфейсу.
-
Задать параметр «Скорость» портов, которые планируется задействовать.
Параметр определяет скорость обмена по порту. Рекомендуемые: от 9600 до 115200 бод.
-
Задать параметры «Четность» и «Стоповый бит» портов, которые планируется задействовать.
Рекомендуемые значения параметра «Чётность»: Чётная.
Рекомендуемые значения параметра «Стоповый бит»: 1 бит.
