Чтобы настроить приём телесигналов от модулей серии «МТС-8» необходимо выполнить следующие действия:

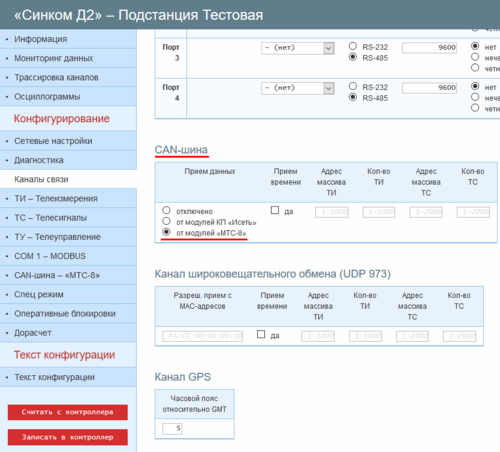

Подключиться к Web-конфигуратору и открыть вкладку «Каналы связи».
В разделе «CAN-шина» установить параметр «Приём данных» в положение «от модулей "МТС-8"».

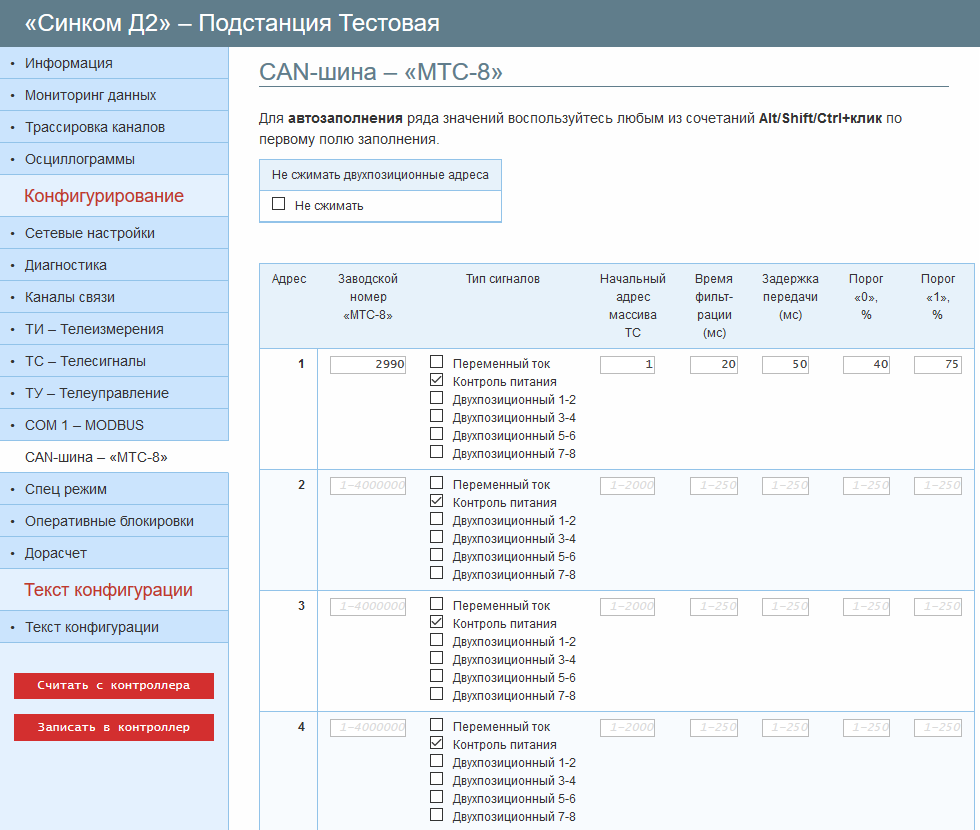

Открыть вкладку «CAN-шина – "МТС-8"».
Ввести в поле «Заводской номер "МТС-8"» заводской номер применяемого модуля серии «МТС-8».
Задать параметр «Тип сигналов».
Признак «Переменный ток» устанавливается для модулей «МТС-8.1/220» и «МТС-8/220» к которым подключаются датчики переменного тока.
Признак «Контроль питания» устанавливается для модулей «МТС-8.1/220» и «МТС-8.1/24». Для модулей «МТС-8/220» и модулей «МТС-8.1/220» с переменным напряжением питания внешних цепей ~220В признак должен быть снят.
Признаки «Двухпозиционный 1-2/3-4/5-6/7-8» устанавливают пары контактов для подключения двухпозиционных датчиков.
Задать параметр «Начальный адрес массива ТС».
Этот параметр позволяет задать адрес в массиве ТС контроллера с которого будут записываться ТС модуля.
Внимание: заданные для модуля адреса в массиве ТС не должны пресекаться с адресами ТС полученных из других источников.
Задать параметр «Время фильтрации».
Параметр задает время оценки преобладания уровня сигнала на переключение состояния ТС. Он задается в диапазоне от 1 до 250 мсек. Фактически задает время фильтрации помех на входе модуля. Для контактных датчиков рекомендуется задавать от 20 до 50 мс. В особо сложных условиях рекомендуется повысить до 100 мс. Время фиксации переключения состояния фиксируется по времени первого зафиксированного перехода состояния с точностью 1 мс.
Задать параметр «Задержка передачи».
Параметр задается в диапазоне от 1 до 250 мсек и используется при конфигурации двухэлементных ТС. Рекомендуется применять для контролируемой аппаратуры с “быстрым” временем перехода состояния (не требующим фиксации времени переходного состояния). Например, время переключения силовых выключателей лежит в пределах сравнимых с временем фильтрации и формирование 2 событий при нормальном переключении (сначала 00 а потом 01 или 10) информационно избыточно, поэтому в таких случаях можно задать время «задержки передачи» равное времени ожидаемого переходного процесса для исключения передачи события 00. Т.е. модуль определив событие 00 (для двухэлементного ТС) откладывает передачу состояния на заданное время и по истечении времени передает текущее состояние ТС. Надо отметить что если по истечении времени задержки состояние ТС вернется в исходное состояние (которые было до 00) то такое событие зафиксировано не будет. Т.е., например, исходное состояние 01, определили состояние 00, запустили время задержки (скажем 40 мс), через 40мс на входах оказалось состояние 01 (переключение не состоялось) – события нет.
Задать параметры «Порог 0» и «Порог 1».
Параметры «Порог 0» и «Порог 1» определяют границы переключения состояния ТС. Значение порога задается в процентах от текущего напряжения питания выдаваемого на контакты датчика ТС со стороны модуля (для модулей «МТС-8.1/220», «МТС-8.1/24»), и от номинального значения напряжения на выходе датчика ТС, соответствующего состоянию 1 (для модуля «МТС-8/220»).
Рекомендованные значения настроек 40% для «Порог 0» и 75% для «Порог 1».
Зона значений между «0» и «1» считается зоной недостоверности. Длительное нахождения состояния входа в этом положении детектирует неисправность (недостоверное состояние) ТС.
Реальное значение порога переключения может отличаться от заданного в настройках значения не более чем на 5%.

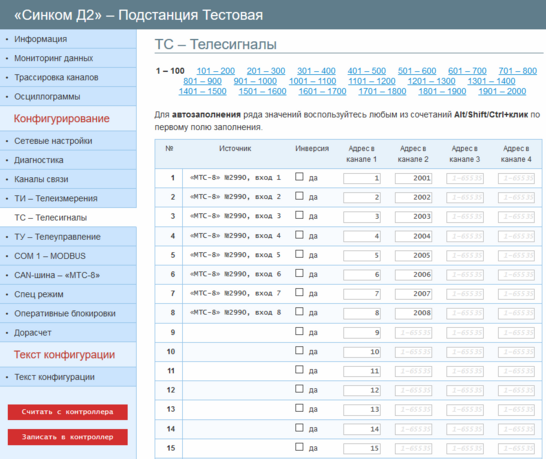

Открыть вкладку «ТС – Телесигналы».
Настроить адреса ТС в каналах связи с «верхним уровнем» и, по необходимости, установить признак «Инверсия».
Адреса в канале 1 устанавливаются автоматически в соответствии с адресом в массиве ТС контроллера. По необходимости они могут быть изменены.
Внимание: адреса в канале не должны пересекаться с адресами ТУ и ТИ.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер». После сохранения конфигурации, чтобы изменения вступили в силу, необходимо произвести перезагрузку контроллера и модулей МТС, сняв питание на 30 секунд и более.
