Чтобы настроить приём телесигналов от модулей серии «ТС430» необходимо выполнить следующие действия:
Подключиться к Web-конфигуратору и открыть закладку «Каналы связи».

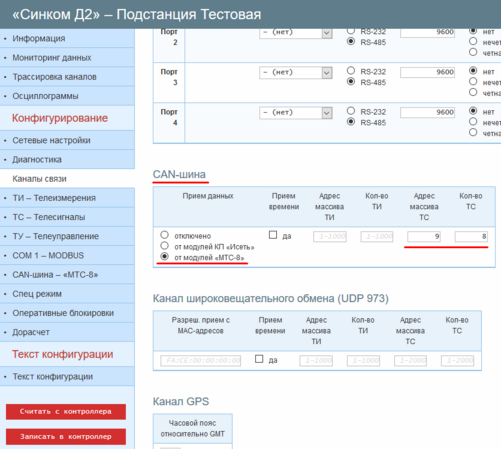

В разделе «CAN-шина» установить параметр «Приём данных» в положение «от модулей КП "Исеть"» для модулей младше версии 5, и «от модулей "МТС-8"» для модулей версии 5 и старше.
Задать параметр «Адрес массива ТС».
Этот параметр позволяет задать адрес в массиве ТС контроллера с которого будут записываться ТС, принимаемые по шине «CAN».
Данные, принимаемые по CAN-шине от модулей ТС430, поступают группами по 32 параметра. С указанного адреса массива ТС будут размещены данные от блока номер 0. Данные от других блоков будут размещены непрерывным массивом последовательно, согласно их номерам.
Внимание: заданные для модуля адреса в массиве ТС не должны пресекаться с адресами ТС полученных из других источников.
Задать параметр «Кол-во ТС».
Этот параметр позволяет задать общее количество телесигналов, получаемых по шине «CAN».

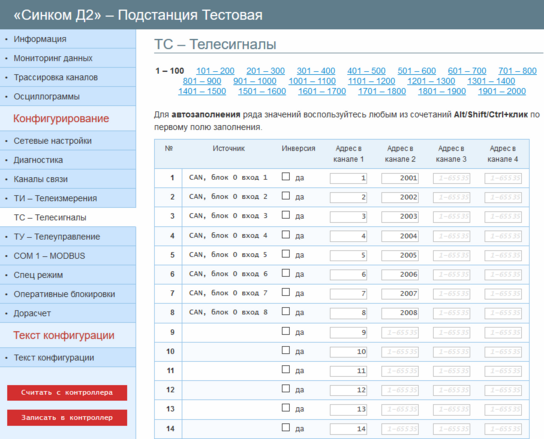

Открыть вкладку «ТС – Телесигналы».
Настроить адреса ТС в каналах связи с «верхним уровнем» и, по необходимости, установить признак «Инверсия».
Адреса в канале 1 устанавливаются автоматически в соответствии с адресом в массиве ТС контроллера. По необходимости они могут быть изменены.
Внимание: адреса в канале не должны пересекаться с адресами ТУ и ТИ.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
Внимание: Прочие параметры ТС, принимаемых от модулей «ТС430», конфигурируются в самом модуле (см. РЭ «ТС430»).
