4.8.8. Настройка запросов с кодами функций 205 (ЭЛЕМЕР)
Код функции 205 (DCON) – специальный код, предназначенный для обмена с устройствами, работающими в протоколе ЭЛЕМЕР. Чтобы запрос выполнялся настройки канала связи контроллера серии «Синком-Д» должны соответствовать настройкам устройства. Каждый запрос может считывать только 1 ТИ.
Чтобы настроить запрос необходимо выполнить следующие действия:
Открыть вкладку «COM x – MODBUS», где x – номер настраиваемого порта.
Задать параметрам запроса, следующие значения:
Параметр
Значение
Код функции
205 - ЭЛЕМЕР
Адрес регистра
в соответствии с документацией устройства
Кол-во регистров
1
Тип данных
не заполняется
Время ответа устройства
не менее 100 мс.
Начальный адрес в таблице ТС/ТИ
Любой свободный адрес в массиве ТИ контроллера
Доп
не заполняется

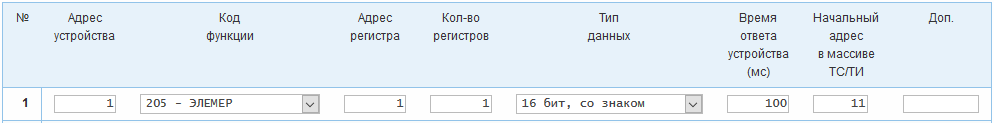

Пример: Запрос №1 будет выполняться по коду функции 205 к устройству с адресом 1. Запрос №1 будет считывать 1 ТИ. Время ответа для каждого запроса составит 100 мс. ТИ запроса №1 будет записан в массив ТИ контроллера по адресу 11.

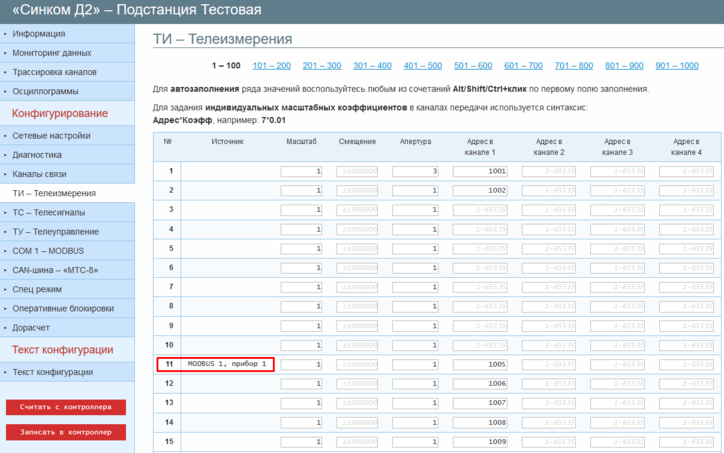

После настройки, ТИ каждого из запросов будут отражены во вкладке «ТИ – Телеизмерения» в соответствии со значениями параметров «Начальный адрес в массиве ТС/ТИ».
Пример: В соответствии с примером выше,ТИ №11 – запрос №1.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
