Чтобы настроить выдачу команд ТУ необходимо выполнить следующие действия:

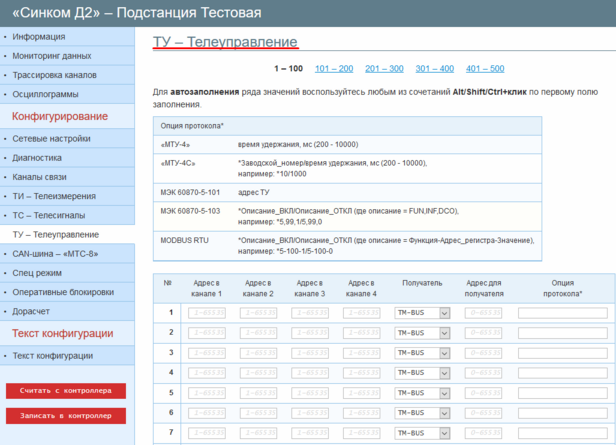

Открыть вкладку «ТУ – Телеуправление».
Внимание: Дальнейшая настройка выполняет для каждого объекта ТУ (Один объект = команды ВКЛ и ОТКЛ).
Задать параметру «Получатель» значение «СOM-порт x», где x – номер порта, к которому подключено устройство-получатель команды.
Задать параметр «Адрес для получателя».
Параметр «Адрес для получателя» указывает на адрес устройство-получателя команды, на шине RS-485.
Задать параметр «Опции протокола».
В параметре «Опции протокола» задаются код функции, адрес регистра и записываемое значение для команд ВКЛ и ОТКЛ. Формат: *Описание_ВКЛ/Описание_ОТКЛ, где Описание = Код_функции-Адрес_регистра-Значени.
Пример: В примере приведённом ниже параметр «Опции протокола» равен *5-100-1/5-100-0 , где 5-100-1 – описание команды ВКЛ и 5-100-0 – описание команды ОТКЛ.
Настроить адреса ТУ в каналах связи с «верхним уровнем».
Рекомендуется начинать адреса с 2001.
Внимание: адреса в канале не должны пересекаться с адресами ТС и ТИ.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
