4.8.7. Настройка запросов с кодами функций 200 (DCON чтение)
Код функции 200 (DCON) – специальный код, предназначенный для обмена с модулями ввода-вывода в протоколе DCON. Проверка обмена в протоколе DCON выполнена для модулей ввода-вывода компании ICPDAS: i-7071 (ввод до 14 ТС), i-7017R (ввод до 8 ТИ). Чтобы запрос выполнялся настройки канала связи контроллера серии «Синком-Д» должны соответствовать настройкам модулей ввода-вывода.
Чтобы настроить запрос необходимо выполнить следующие действия:
Открыть вкладку «COM x – MODBUS», где x – номер настраиваемого порта.
Задать параметрам запроса, следующие значения:
Параметр
Значение
Адрес устройства
Указан в паспорте модуля
Код функции
200 - DCON
Адрес регистра
не заполняется
Кол-во регистров
14 - для модуля i-7071(ТС)
8 - для модуля i-7017R(ТИ)
Тип данных
DCONDI(сигналы) - для модуля i-7071(ТС)
DCONDI(измерения) - для модуля i-7017R(ТИ)
Время ответа устройства
не менее 2000 мс.
Начальный адрес в таблице ТС/ТИ
Любой свободный адрес в массиве ТС/ТИ контроллера
Доп
не заполняется

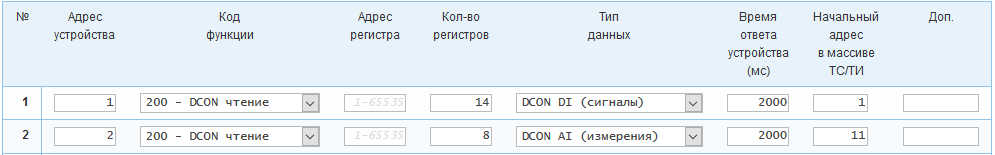

Пример: Запросы №1 и №2 будут выполняться по коду функции 200 к устройствам с адресами 1 и 2. Запрос №1 будет считывать 14 ТС с модуля i-7071, а запрос №2 8 ТИ с модуля i-7017R. Время ответа для каждого запроса составит 2000 мс. ТС запроса №1 будут записаны в массив ТС контроллера начиная с адреса 1. ТИ запроса №2 будут записаны в массив ТИ контроллера начиная с адреса 11.
После настройки, ТС и ТИ каждого из запросов (14 ТС и 8 ТИ на запрос) будут отражены во вкладках «ТС – Телесигналы» и «ТИ – Телеизмерения» в соответствии со значениями параметров «Начальный адрес в массиве ТС/ТИ».

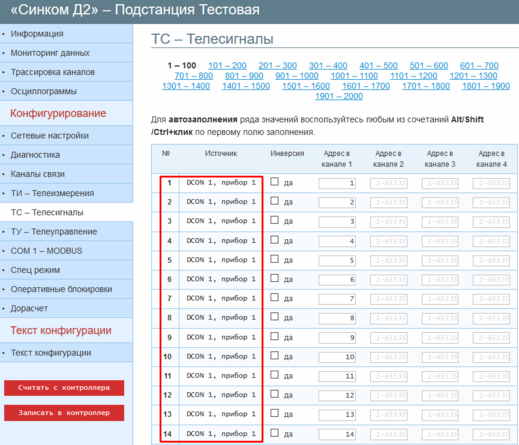

Пример: В соответствии с примером выше,ТС №1-14 – запрос №1.

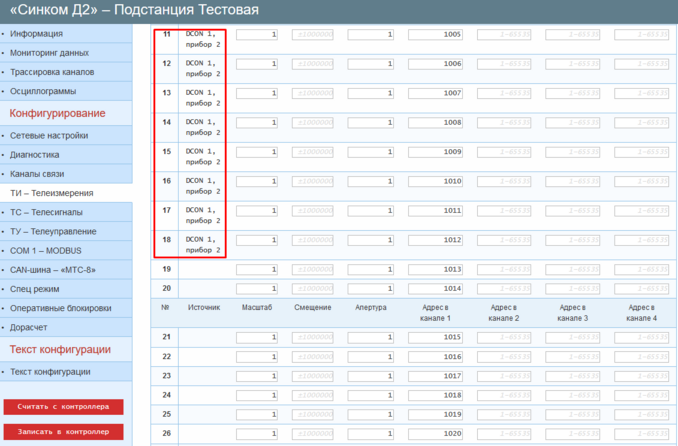

Пример: В соответствии с примером выше,ТИ №11-18 – запрос №2.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
