Чтобы проверить правильность конфигурации необходимо выполнить следующие действия:

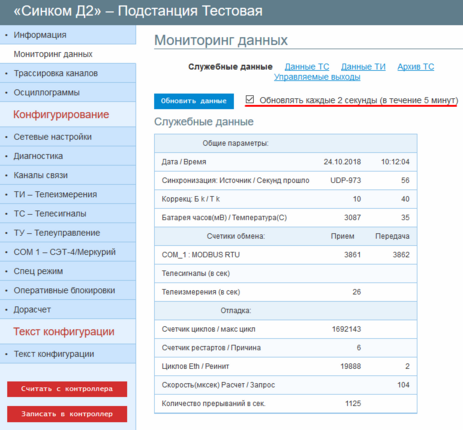

Открыть вкладку «Мониторинг данных» и установить признак «Обновлять каждые 2 секунды (в течение 5 минут)».

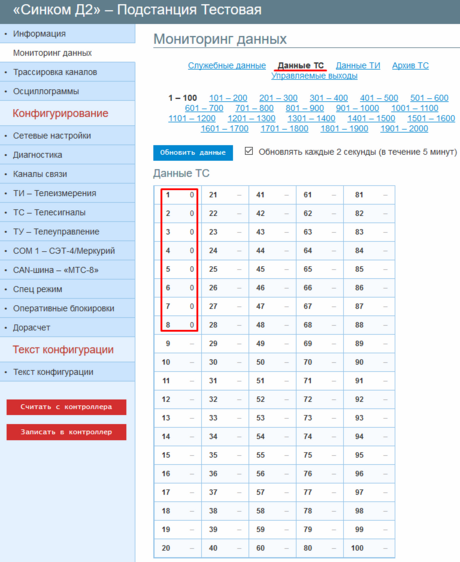

Чтобы проверить конфигурацию ТС необходимо открыть раздел «Данные ТС» и удостовериться что контроллер принимает ТС согласно конфигурации.
Пример: в примере, приведённом ниже, контроллер принимает 8 ТС, которые хранятся в массиве ТС контроллера по адресам с 1 по 8.

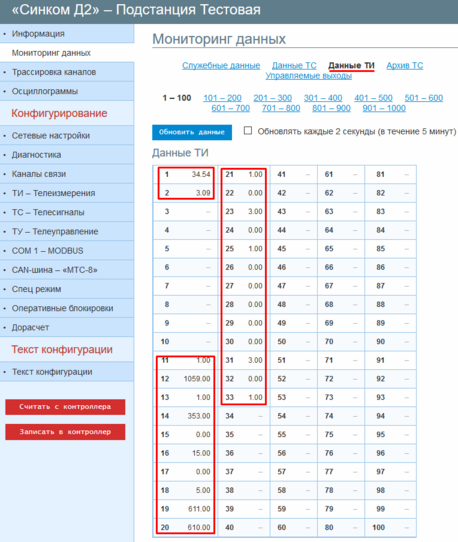

Чтобы проверить конфигурацию ТИ необходимо открыть раздел «Данные ТИ» и удостовериться что контроллер принимает ТИ согласно конфигурации.
Пример: в примере, приведённом ниже, контроллер принимает 23 ТИ, которые хранятся в массиве ТИ контроллера по адресам с 11 по 33. ТИ с адресами 1 и 2 – диагностические ТИ самого контроллера.
