4.8.5. Настройка запросов с кодами функций 111 (ТЭКОН-19)
Код функции 111 (ТЭКОН-19) – специальный код, предназначенный для опроса расчётно-измерительных преобразователей ТЭКОН-19 с контроллером АИ-80. Чтобы запрос выполнялся настройки канала связи контроллера серии «Синком-Д» должны соответствовать настройкам контроллера АИ-80.
Чтобы настроить запрос необходимо задать параметрам запроса следующие значения:
Параметр
Значение
Код функции
111- ТЭКОН-19
Адрес регистра
Адрес задаётся в шестнадцатиричной кодировке. Например &050e
Кол-во регистров
1
Тип данных
плав.точка (4321) или плав.точка (1234)
Время ответа устройства
не менее 50 мс.
Начальный адрес в таблице ТС/ТИ
Любой свободный адрес в массиве ТИ контроллера
Доп
не заполняется

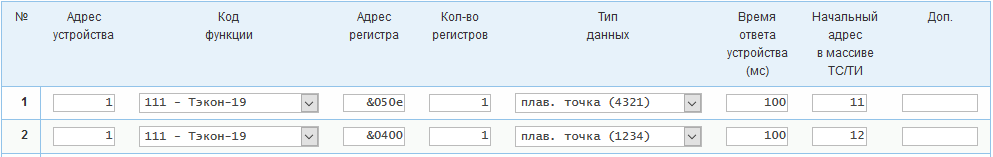

Пример: Запросы №1 и №2 будут выполняться по коду функции 11 к устройству с адресом 1. Запрос №1 будет считывать 1 ТИ из регистра с шестнадцатиричным адресом 050e, а запрос №2 1 ТИ из регистра с шестнадцатиричным адресом 0400. Время ответа для каждого запроса составит 100 мс. ТИ запросов №1 и №2 будут записываться в массив ТИ по адресам 11 и 12 соответственно.

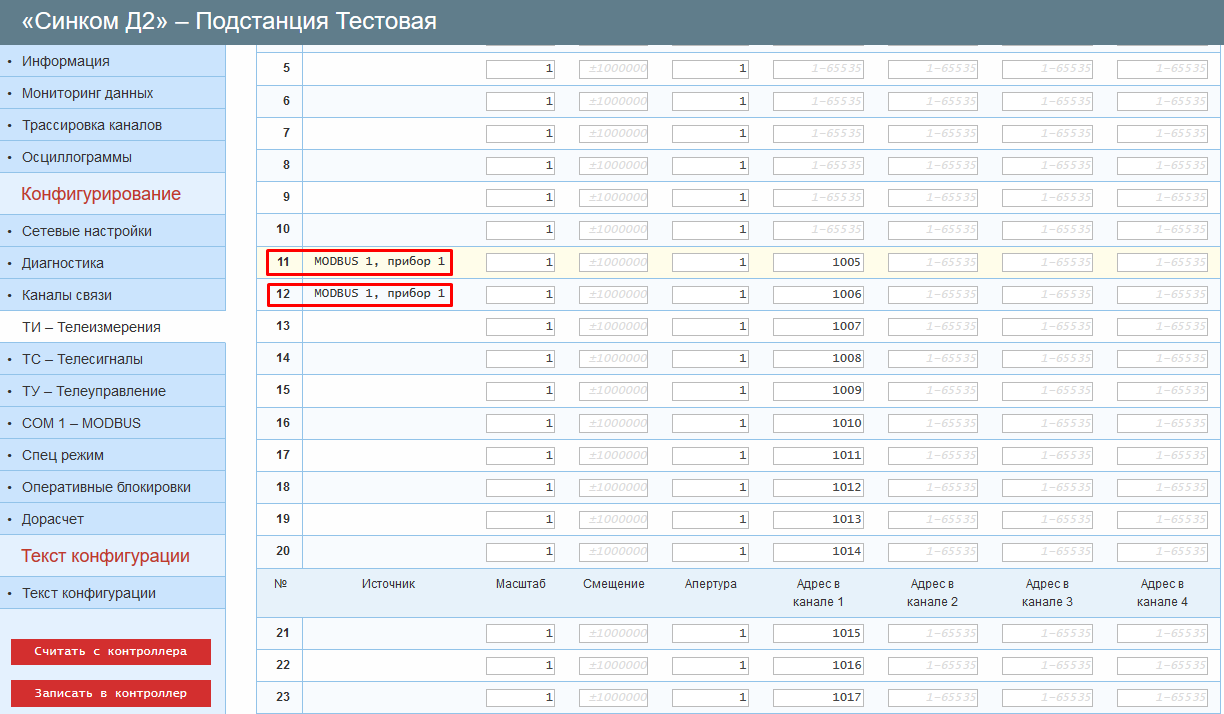

После настройки, ТИ каждого из запросов (по 8 ТИ на запрос) будут отражены во вкладке «ТИ – Телеизмерения» в соответствии со значениями параметров «Начальный адрес в массиве ТС/ТИ».
Пример: В соответствии с примером выше,ТИ №11-18 – запрос №1.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
