4.8.4. Настройка запросов с кодами функций 90 (МВ110-8А)
Код функции 90 (МВ110-8А) – специальный код, предназначенный для опроса модулей аналоговых сигналов ОВЕН МВ110-8А. Чтобы запрос выполнялся необходимо задать строго определённые параметры канала связи и запросов.

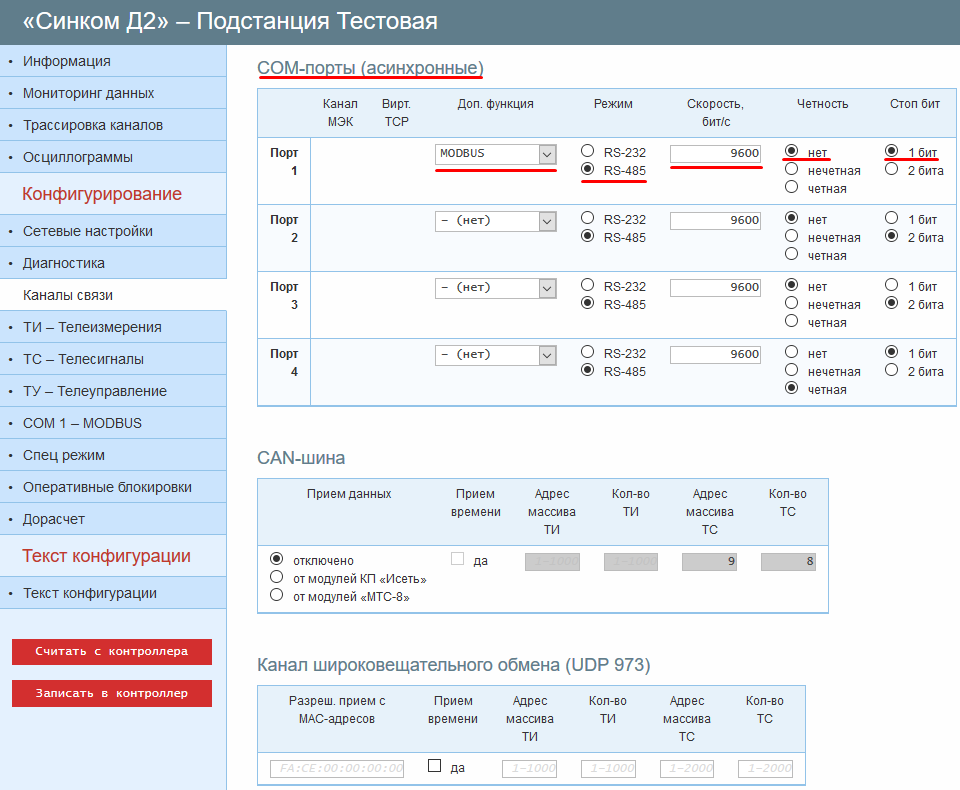

Чтобы настроить параметры канала связи необходимо выполнить следующие действия:
Открыть вкладку «Каналы связи».
Перейти к разделу «COM-порты (асинхронные)».
Задать параметрам порта, который планируется использовать для опроса, следующие значения:
Параметр
Значение
Доп. функция
MODBUS
Режим
RS485
Скорость
9600
Чётность
нет
Стоп бит
1 бит
Чтобы настроить запрос необходимо выполнить следующие действия:
Открыть вкладку «COM x – MODBUS», где x – номер настраиваемого порта.
Задать параметрам запроса, следующие значения:
Параметр
Значение
Код функции
90 – МВ110-8А
Адрес регистра
не заполняется
Кол-во регистров
не заполняется
Тип данных
плав.точка (4321)
Время ответа устройства
не менее 120 мс.
Начальный адрес в таблице ТС/ТИ
Любой свободный адрес в массиве ТИ контроллера
Доп
не заполняется
Внимание: Каждый запрос будет возвращать 8 ТИ. Заданные для запроса адреса в массиве ТИ не должны пресекаться с адресами ТИ полученных из других источников.

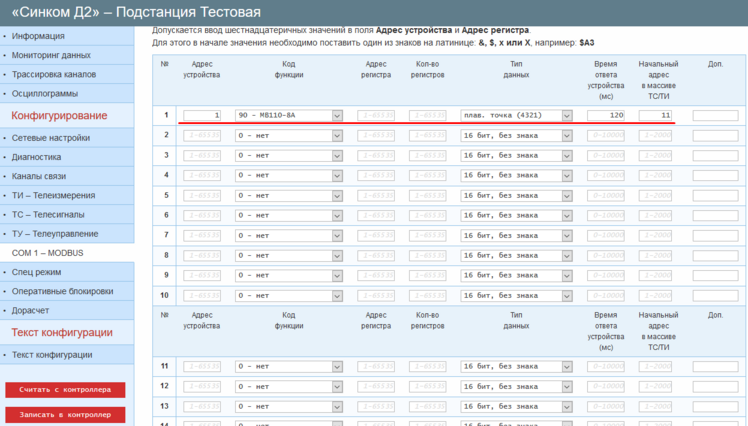

Пример: Запрос №1 будут выполняться по коду функции 90 к устройству с адресом 1. Запрос будет считывать 8 ТИ (число с плавающей точкой). Время ответа для каждого запроса составит 1120 мс. ТИ запроса будут записываться в массив ТИ начиная с адреса 11.

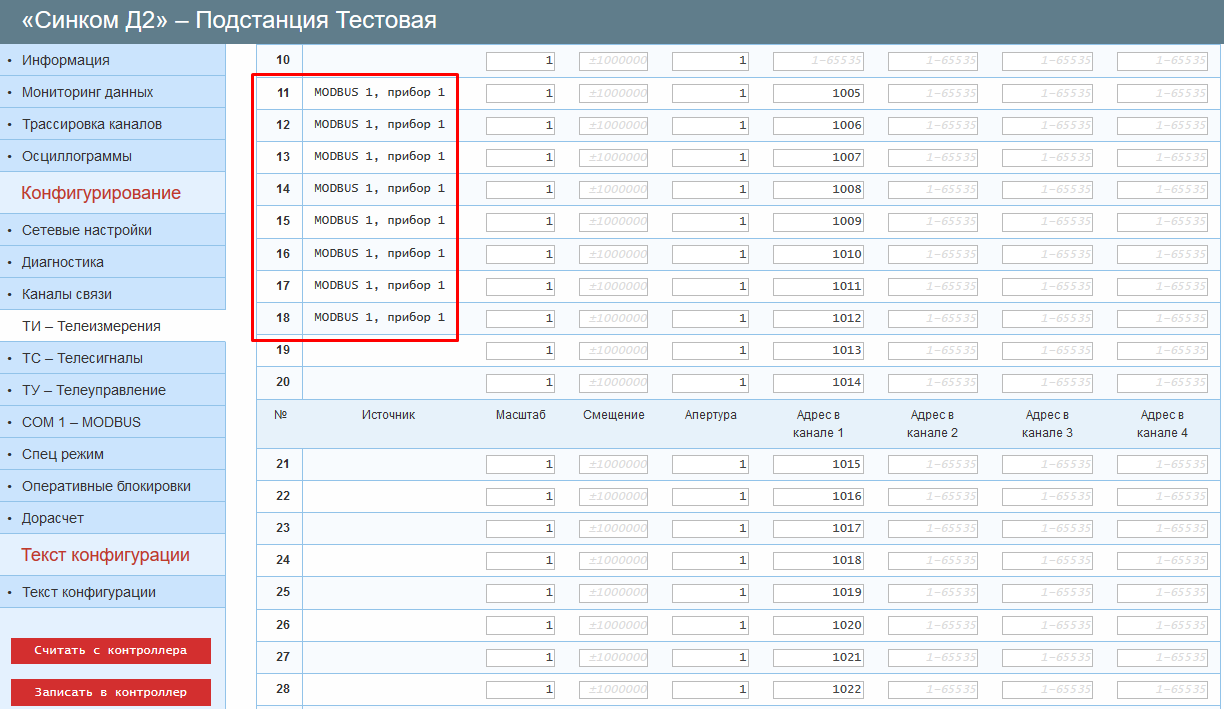

После настройки, ТИ каждого из запросов (по 8 ТИ на запрос) будут отражены во вкладке «ТИ – Телеизмерения» в соответствии со значениями параметров «Начальный адрес в массиве ТС/ТИ».
Пример: В соответствии с примером выше,ТИ №11-18 – запрос №1.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
