4.8.6. Настройка запросов с кодами функций 100 (щит S2000)
Код функции 100 (щит S2000) – специальный код, предназначенный для настройки вывода ТС на светодиодные индикаторы через модули МВТС-06/485(до 32 ТС, расположенных в памяти контроллера в виде массива) и ТИ, времени, даты, года на цифровые индикаторы серии DIP4. Для корректной работы подключённых модулей индикации необходимо задать строго определённые параметры канала связи.
Чтобы настроить параметры канала связи необходимо выполнить следующие действия:
Открыть вкладку «Каналы связи».

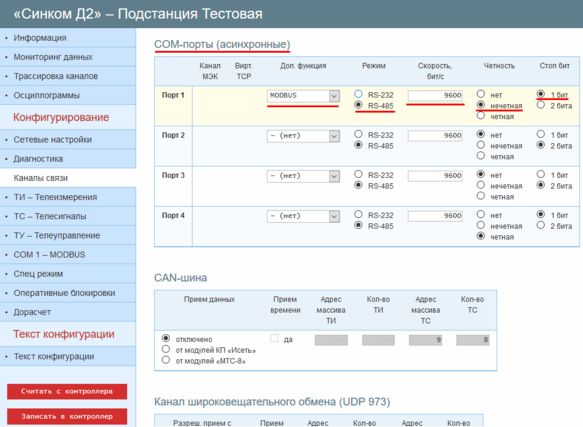

Перейти к разделу «COM-порты(асинхронные)».
Задать параметрам порта, который планируется использовать для опроса, следующие значения:
Параметр
Значение
Доп. функция
MODBUS
Режим
RS485
Скорость
9600
Чётность
нечётная
Стоп бит
1 бит
Чтобы настроить посылки необходимо выполнить следующие действия:

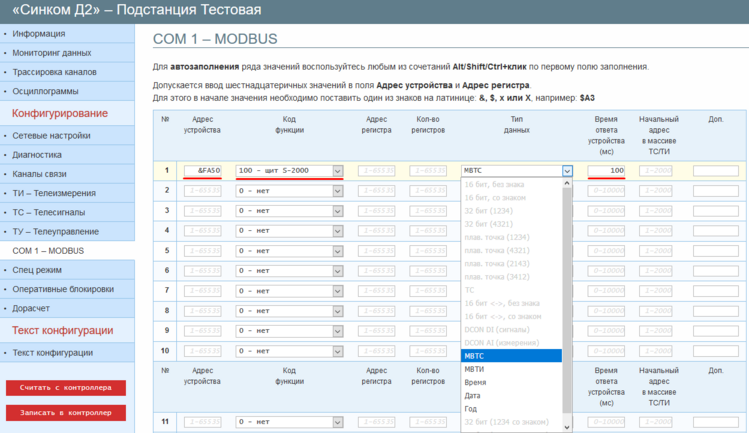

Открыть вкладку «COM x – MODBUS», где x – номер настраиваемого порта.
Задать параметр «Адрес устройства».
Адрес МВТС-06/485 и индикаторов DIP4 указан в паспорте устройства.
Задать параметру «Код функции» значение «100 – щит S2000».
Задать параметру «Время ответа устройства» значение от 50 мсек до 10 сек.
Задать параметр «Тип данных».
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
