Чтобы настроить ретрансляцию ТУ по протоколу МЭК 60870-5-101 необходимо выполнить следующие действия:

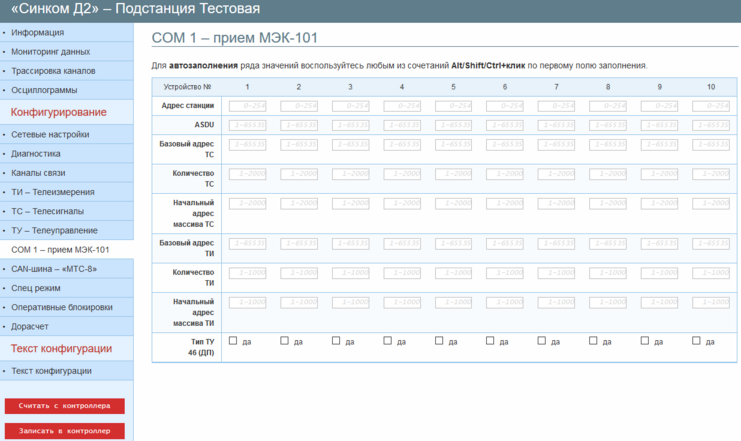

Открыть вкладку «COM x – прием МЭК-101», где x – номер настраиваемого порта.

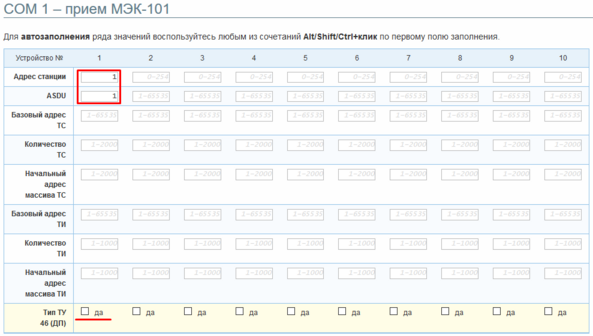

Задать параметры «Адрес станции» и «ASDU».
Внимание: параметр«ASDU» должен быть всегда равен параметру «Адрес станции».
При необходимости использовать ТУ типа 46 (2 бит), установить признак «Тип ТУ 46 (ДП)».

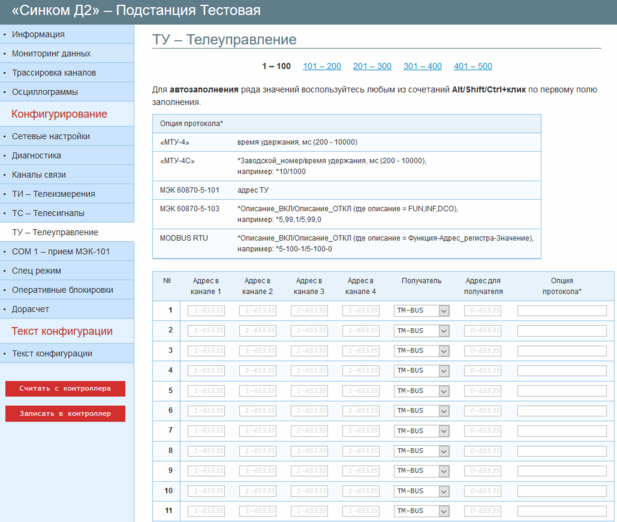

Открыть вкладку «ТУ – Телеуправление».
Внимание: Дальнейшая настройка выполняет для каждого объекта ТУ (Один объект = команды ВКЛ и ОТКЛ).
Задать параметру «Получатель» значение «COM-порт x», где x – номер настраиваемого порта .
Задать параметр «Адрес для получателя».
Параметр «Адрес для получателя» должен быть равенпараметру «Адрес станции» устройства, на которое ретранслируется ТУ.
Задать параметр «Опции протокола».
В параметре «Опции протокола» задаётся адрес объекта ТУ.
Настроить адреса ТУ в каналах связи с «верхним уровнем».
Рекомендуется начинать адреса с 2001.
Внимание: адреса в канале не должны пересекаться с адресами ТС и ТИ.

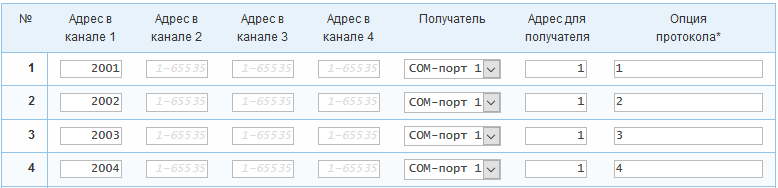

Пример: в примере ниже контроллер ретранслирует полученные от верхнего уровня ТУ с адресами 2001-2004 на устройство с параметром «Адрес станции» равным 1.
