4.11. Настройка приёма по протоколу МЭК 60870-5-101

Контроллеры серии «Синком-Д» поддерживают считывание значений ТС и ТИ с устройств, работающих по протоколу МЭК 60870-5-101. Также, контроллеры могут ретранслировать команды ТУ на устройства, поддерживающие приём данных. Для каждого COM-порта контроллера можно описать приём телеметрии от 10 станций.

При приёме данных через COM-порт в протоколе МЭК 60870-5-101 контроллер выступает в качестве первичной станции. Подробное описание реализованных возможностей протокола МЭК 60870-5-101 в контроллере приведено в документе «Контроллер «Синком-Д». Формуляр согласования приема данных согласно МЭК 60870-5-101».

Чтобы настроить COM-порты контроллера для приёма по протоколу МЭК 60870-5-101 необходимо выполнить следующие действия:

Подключиться к Web-конфигуратору и открыть вкладку «Каналы связи».

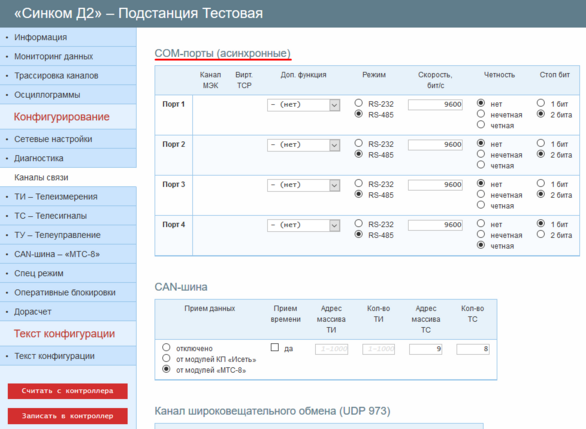

Перейти к разделу «COM-порты (асинхронные)».

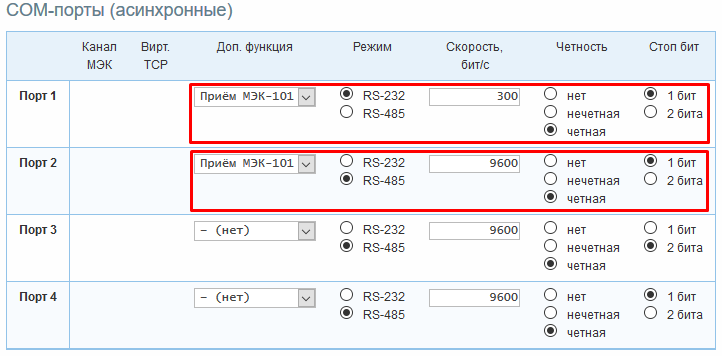

Задать параметру «Доп. функция» портов, которые планируется задействовать, значение «приём МЭК-101».
Задать параметру «Режим» портов, которые планируется задействовать, значение в соответствии с необходимым интерфейсом.

Внимание: Порты 3 и 4 контроллеров серии «Синком-Д» могут работать только по интерфейсу RS-485.,

Задать параметр «Скорость» портов, которые планируется задействовать.

Параметр определяет скорость обмена по порту. Рекомендуемые: от 300 до 115200 бод для порта 1 и от 1200 до 115200 бод для портов 2, 3 и 4.

Задать параметры «Четность» и «Стоповый бит» портов, которые планируется задействовать.

Рекомендуемые значения параметра «Чётность»: Чётная.

Рекомендуемые значения параметра «Стоповый бит»: 1 бит.
