Контроллеры серии «Синком-Д» поддерживают считывание значений ТС и ТИ с устройств, работающих по протоколу МЭК 870-5-103. Также, контроллеры могут ретранслировать команды ТУ на устройства, поддерживающие приём данных. Для каждого COM-порта контроллера можно описать приём телеметрии от 8 станций (рекомендуемое значение для организации стабильного информационного обмена 4 станции).
При приёме данных через COM-порт в протоколе МЭК 870-5-103 контроллер выступает в качестве первичной станции.
Чтобы настроить COM-порты контроллера для приёма по протоколу МЭК 870-5-103 необходимо выполнить следующие действия:
Подключиться к Web-конфигуратору и открыть вкладку «Каналы связи».

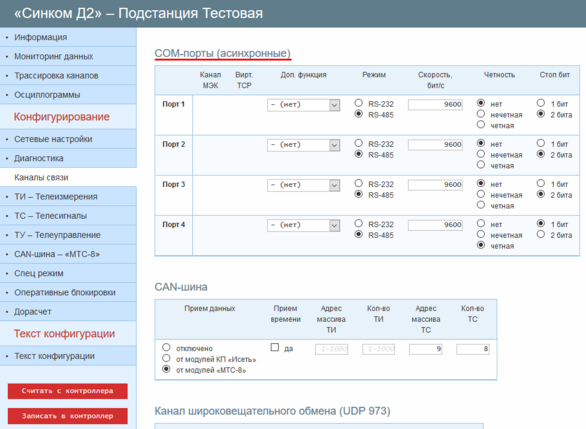

Перейти к разделу «COM-порты (асинхронные)».

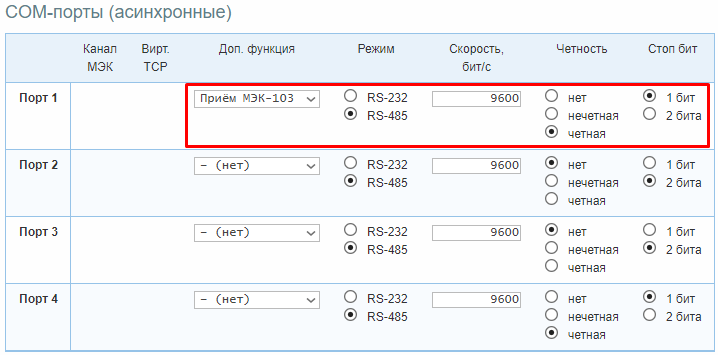

Задать параметру «Доп. функция» портов, которые планируется задействовать, значение «приём МЭК-103».
Задать параметру «Режим» портов, которые планируется задействовать, значение в соответствии с необходимым интерфейсом.
Внимание:Порты 3 и 4 контроллеров серии «Синком-Д» могут работать только по интерфейсу RS-485.,
Задать параметр «Скорость» портов, которые планируется задействовать.
Параметр определяет скорость обмена по порту.
Задать параметры «Четность» и «Стоповый бит» портов, которые планируется задействовать.
Рекомендуемые значения параметра «Чётность»: Чётная.
Рекомендуемые значения параметра «Стоповый бит»: 1 бит.
