4.11.1. Настройка приёма ТС и ТИ
Чтобы настроить приём ТС и ТИ по протоколу МЭК 60870-5-101 необходимо выполнить следующие действия:
-

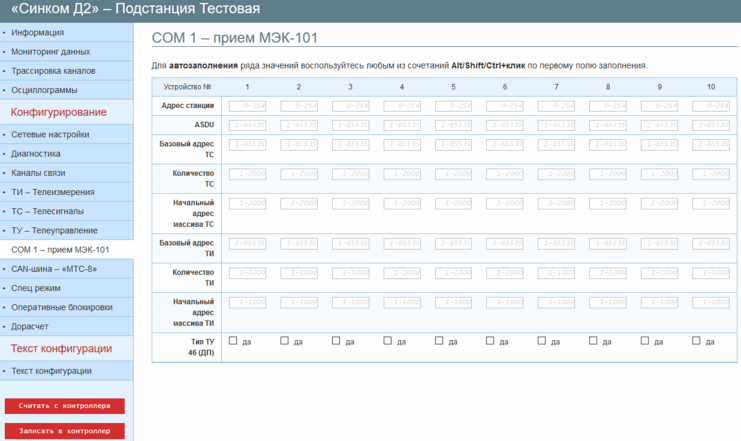

Открыть вкладку «COM x – прием МЭК-101», где x – номер настраиваемого порта.
-
Задать параметры «Адрес станции» и «ASDU».
Внимание: параметр «ASDU» должен быть всегда равен параметру «Адрес станции».
-
Задать параметры «Базовый адрес ТС» и «Количество ТС».
Параметр «Количество ТС» задает количество ТС считываемых последовательно начиная с адреса заданного в параметре «Базовый адрес ТС».
-
Задать параметры «Начальный адрес массива ТС».
Этот параметр позволяет задать адрес в массиве ТС контроллера, начиная с которого будут записываться принимаемые ТС.
Внимание: Заданные для запроса адреса в массиве ТС не должны пресекаться с адресами ТС полученных из других источников.
-
Задать параметры «Базовый адрес ТИ» и «Количество ТИ».
Параметр «Количество ТИ» задает количество ТС считываемых последовательно начиная с адреса заданного в параметре «Базовый адрес ТИ».
-
Задать параметры «Начальный адрес массива ТИ».
Этот параметр позволяет задать адрес в массиве ТИ контроллера, начиная с которого будут записываться принимаемые ТИ.
Внимание: Заданные для запроса адреса в массиве ТИ не должны пресекаться с адресами ТИ полученных из других источников.
Внимание: частота общего опроса по команде 100 и установки времени – фиксированные значения. Общий опрос производится раз в 15 сек. Установка времени раз в 3 минут.

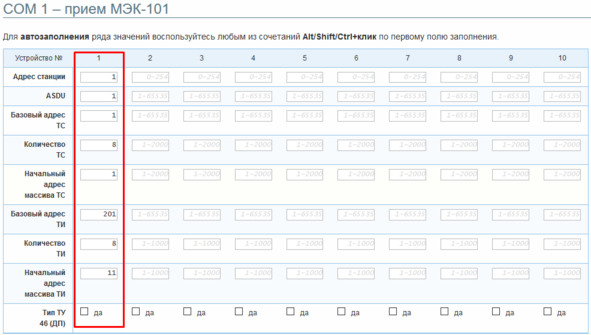

Пример: Контроллер будет опрашивать устройство с адресом станции 1 и ASDU 1. Будет считываться 8 ТС и 8 ТИ. ТС будут считываться начиная с адреса 1 и записываться в массив ТС контроллера начиная с адреса 1. ТИ будут считываться начиная с адреса 201 и записываться в массив ТИ контроллера начиная с адреса 11.
После настройки, все полученные ТС и ТИ будут отражены во вкладках «ТС – Телесигналы» и «ТИ – Телеизмерения» в соответствии с конфигурацией и значением параметров «Начальный адрес в массиве ТС» «Начальный адрес в массиве ТИ».

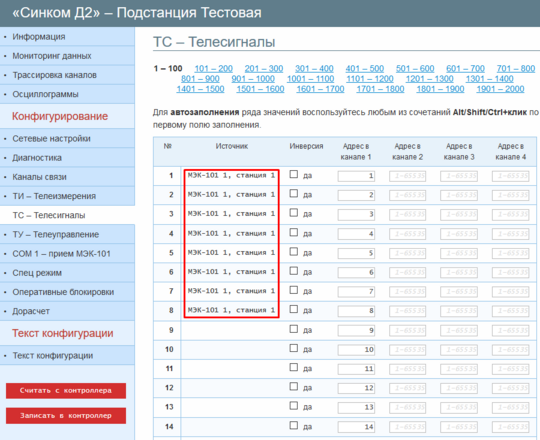

Пример: В соответствии с примером выше, ТС №1-8 – ТС считанные с устройства №1.

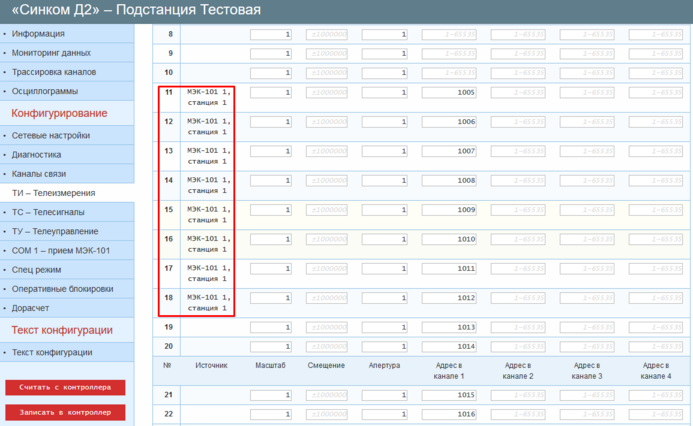

Пример: В соответствии с примером выше, ТИ №11-18 – ТИ считанные с устройства №1.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
