4.12.1. Настройка приёма ТС и ТИ

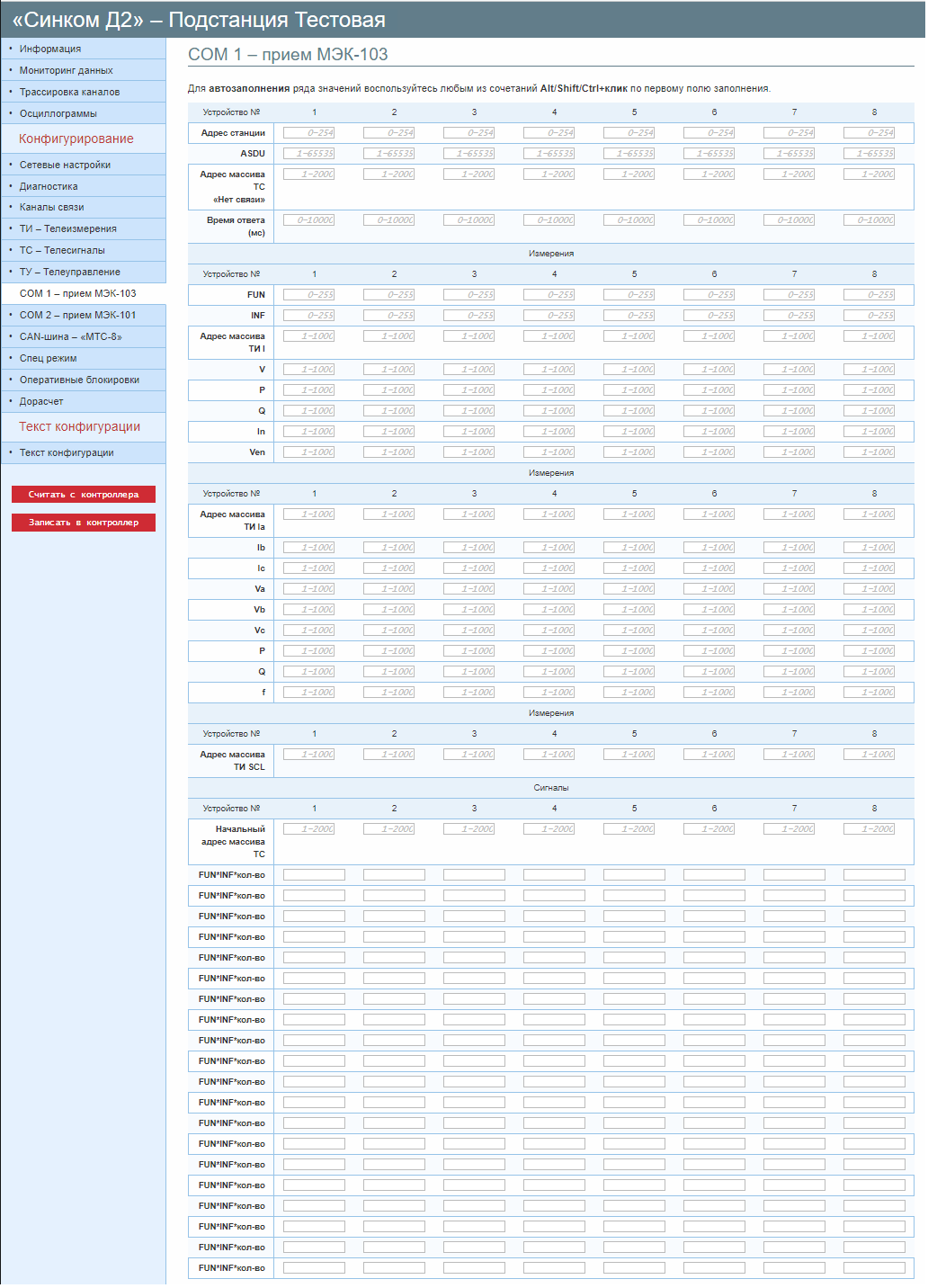

Чтобы настроить приём ТС и ТИ по протоколу МЭК 870-5-103 необходимо выполнить следующие действия:
-
Открыть вкладку «COM x – прием МЭК-103», где x – номер настраиваемого порта.
-
Задать параметры «Адрес станции» и «ASDU».
Внимание: параметр «ASDU» и «Адрес станции» как правило, совпадают, но могут быть заданы и не совпадающие значения.
-
Задать параметры «Адрес массива ТС «Нет связи».
Данный параметр сигнализируют об отсутствии соединения с опрашиваемым устройством. Указывается адрес в массиве ТС контроллера.
В протоколе МЭК 870-5-103 контроллер серии Синком-Д может принимать телеизмерения только информационными пакетами 3-х типов. Значение параметров FUN и INF имею значение только для второго типа, задаются в случае необходимости указания конкретного пакета данных. Информацию о значениях FUN и INF необходимо уточнить в документации на опрашиваемое устройство. Адреса для принимаемых телеизмерений в массиве ТИ контроллера задаются произвольно.

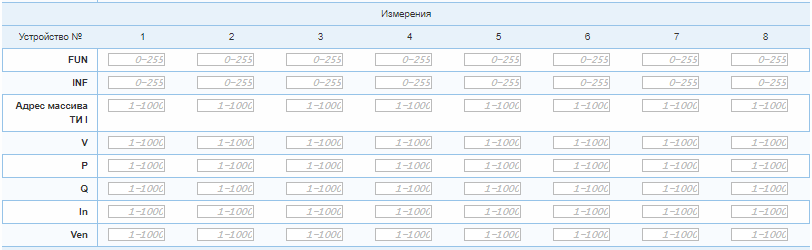

Первый тип пакета телеизмерений (см. раздел 7.3.1.3 стандарта МЭК-103), предоставляет следующий набор данных: I (ток), V (напряжение), Р (активная мощность), Q (реактивная мощность), In (ток фазы), Ven (напряжение нейтрали). Для каждого параметра указывается адрес в массиве ТИ контроллера.

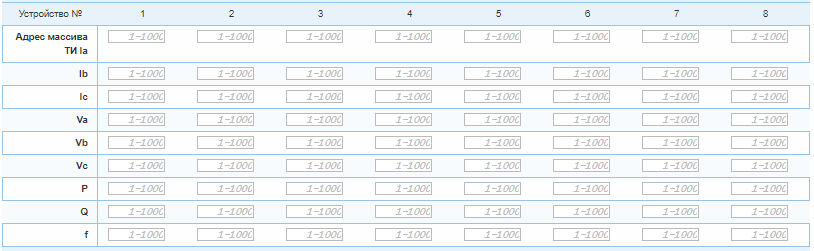

Второй тип пакета телеизмерений (см. раздел 7.3.1.8 стандарта МЭК-103), предоставляет следующий набор данных: Iа (ток фазы А), Ib (ток фазы B), Ic (ток фазы C), Va (напряжение фазы А), Vb (напряжение фазы B), Vc (напряжение фазы C), Р (активная мощность), Q (реактивная мощность), f (частота). Для каждого параметра указывается адрес в массиве ТИ контроллера.
Третий тип пакета телеизмерений (см. раздел 7.3.1.4 стандарта МЭК-103), предоставляет набор данных SCL (расстояние до места короткого замыкания).
Настройка приёма телесигналов
-
Задать параметры «Начальный адрес массива ТС».
Этот параметр позволяет задать адрес в массиве ТС контроллера, начиная с которого будут записываться принимаемые ТС.
Внимание: Заданные для запроса адреса в массиве ТС не должны пресекаться с адресами ТС полученных из других источников.
При описании приёма ТС в протоколе МЭК 870-5-103 значение параметров FUN и INF следует записывать следующим образом:
FUN*INF*кол-во
FUN - указывается начальное значение параметра.
INF - указывается начальное значение параметра.
кол-во - указывается запрашиваемое количество телесигналов, которые записываются в массив ТС контроллера.
Пример:

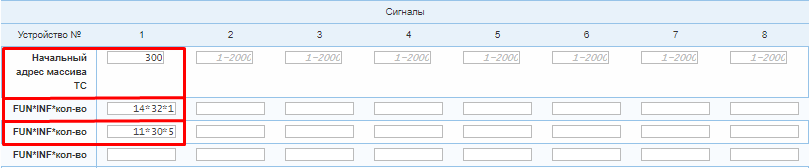

При значениях FUN=14 и INF=32 и необходимости опросить один телесигнал, то строка настройки будет выглядеть - 14*32*1
Если данный телесигнал (с указанными значениями FUN и INF) присутствует в потоке информации в протоколе МЭК 870-5-103 от опрашиваемого устройства, то он будет помещен в массив ТС контроллера под адресом 300.
При значениях FUN=11 и INF=30 и необходимости опросить пять телесигналов, то строка настройки будет выглядеть - 11*30*5
Если данные телесигналы (с указанными значениями FUN и INF) присутствуют в потоке информации в протоколе МЭК 870-5-103 от опрашиваемого устройства, то он будет помещен в массив ТС контроллера под адресом 301(так как учитывается адресация массива ТС вышеописанных телесигналов).
