Чтобы настроить ретрансляцию ТУ по протоколу МЭК 870-5-103 необходимо выполнить следующие действия:

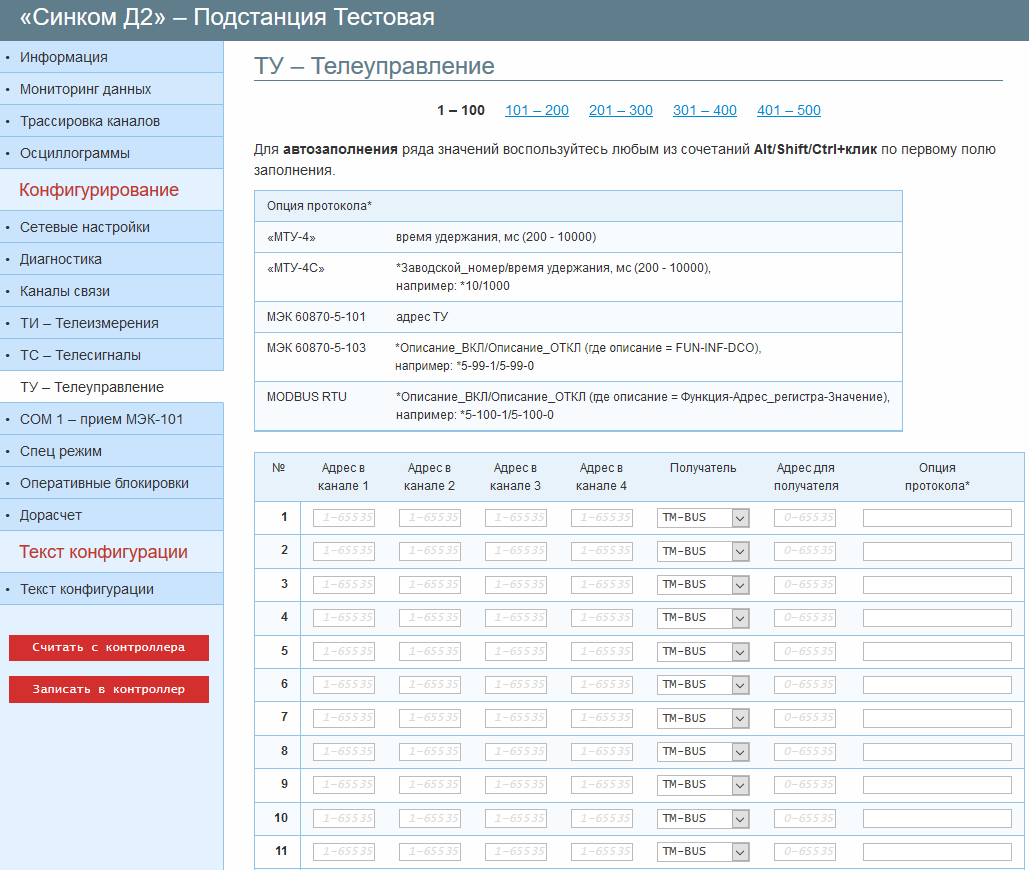

Открыть вкладку «ТУ – Телеуправление».
Внимание: Дальнейшая настройка выполняет для каждого объекта ТУ (Один объект = команды ВКЛ и ОТКЛ).
Задать параметру «Получатель» значение «COM-порт x», где x – номер настраиваемого порта .
Задать параметр «Адрес для получателя».
Параметр «Адрес для получателя» должен быть равенпараметру «Адрес станции» устройства, на которое ретранслируется ТУ.

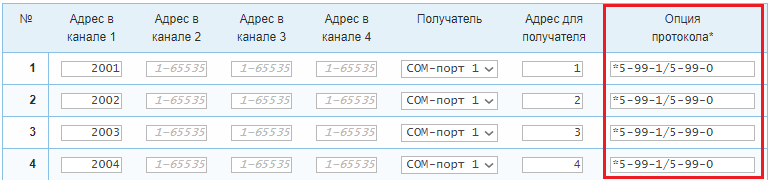

Задать параметр «Опции протокола».
В параметре «Опции протокола» задаётся описание команд включения/отключения. Описание команды производится с помощью описания FUN,INF,DCO, где FUN и INF - значение параметров управляемого объекта, DCO - двухпозиционная команда (для включения = 1, для отключения =0).
Настроить адреса ТУ в каналах связи с «верхним уровнем».
Рекомендуется начинать адреса с 2001.
Внимание: адреса в канале не должны пересекаться с адресами ТС и ТИ.
