4.10. Настройка обмена по протоколам СЭТ-4/Меркурий
Контроллеры серии «Синком-Д» поддерживают считывание значений ТИ с устройств, работающих по протоколам СЭТ-4 и Меркурий.
Чтобы настроить работу COM-портов контроллера по протоколам СЭТ-4/Меркурий необходимо выполнить следующие действия:
-

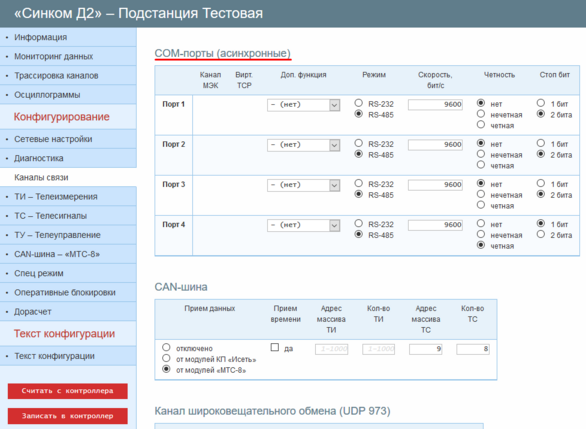

Подключиться к Web-конфигуратору и открыть вкладку «Каналы связи».
-

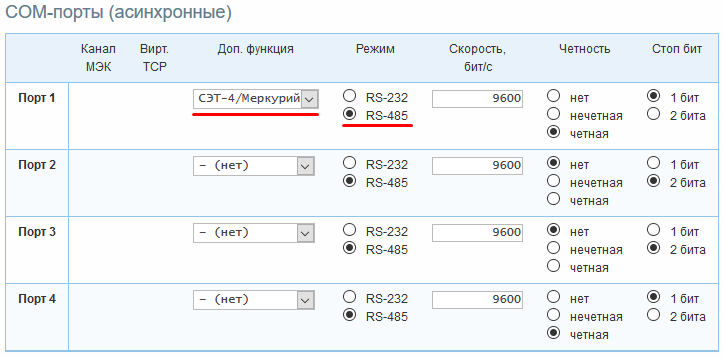

Перейти к разделу «COM-порты (асинхронные)».
-
Задать параметру «Доп. функция» портов, которые планируется задействовать, значение «СЭТ-4/Меркурий».
-
Задать параметру «Режим» портов, которые планируется задействовать, значение «RS485».
-
Задать параметры «Скорость», «Четность» и «Стоповый бит» портов, которые планируется задействовать, значения, специфичные для применяемых устройств.
-
Открыть вкладку «COM x – СЭТ-4/Меркурий», где x – номер настраиваемого порта.
-
Задать параметру «Протокол» значение «Меркурий-230» или «СЭТ-4», в зависимости от опрашиваемых устройств.
-
Задать параметр «Пароль доступа».
Как правило, пароль по умолчанию для СЭТ-4 – 000000, для Меркурий-230 – 111111.
-
Задать параметр «Начальный адрес в массиве ТИ».
Этот параметр позволяет задать адрес в массиве ТИ контроллера с которого будут записываться принимаемые ТИ.
Внимание: Заданные для запроса адреса в массиве ТИ не должны пресекаться с адресами ТИ полученных из других источников.
-
Задать параметр «Пауза между запросом прибора».
Этот параметр позволяет установить паузу между выполнением запросов каждой строки приёма.
Рекомендуемое значения – 100.
-
Задать параметр «Пауза между циклами опроса».
Этот параметр позволяет установить паузу после завершения опрос всех приборов на шине. Параметр позволяет регулировать трафик опроса цифровых приборов.

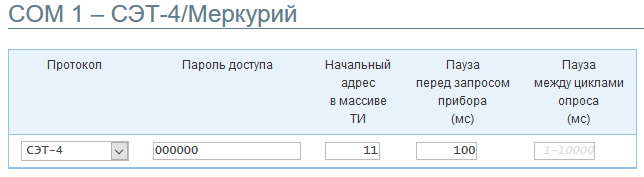

Пример: Порт контроллера COM 1 будет опрашивать подключенные приборы по протоколу СЭТ-4. Пароль доступа к приборам – 000000. Полученные ТИ будут записываться в массив ТИ контроллера начиная с адреса 11. Пазу между выполнением запросов каждой строки приёма составит 100 мс.
-
Задать параметр «Пауза между циклами опроса».
Этот параметр позволяет установить паузу после завершения опрос всех приборов на шине. Параметр позволяет регулировать трафик опроса цифровых приборов.
-

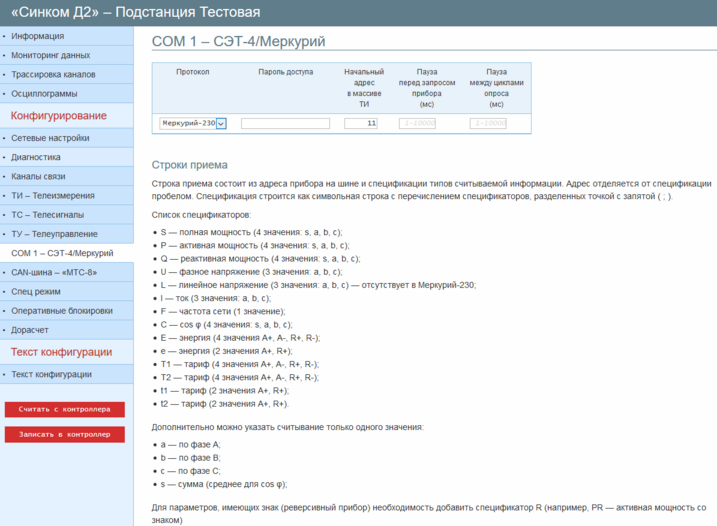

Описать необходимое количество запросов в разделе «Строки приёма».
Формат и пример описания запросов приведены на странице конфигурации.
Пример: в строке приёма №1 описаны запрос к прибору с адресом 1. Запрос возвращает 2 ТИ: значение полной мощности по сумме фаз (Ss) и активную мощность по сумме фаз (Ps).

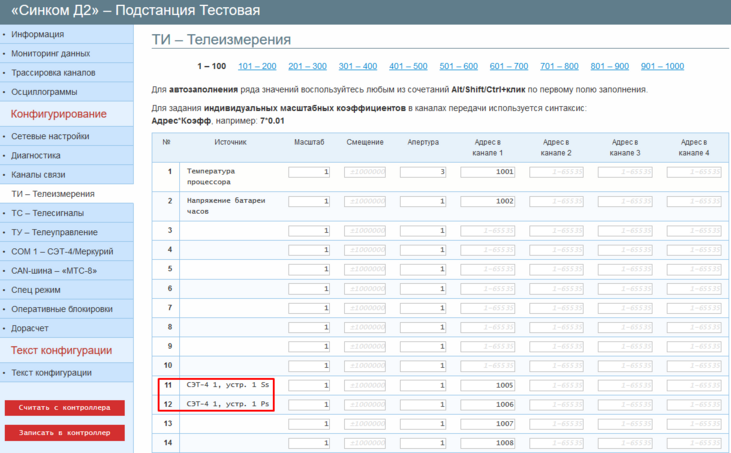

После настройки, все полученные ТИ будут отражены во вкладке «ТИ – Телеизмерения» в соответствии с конфигурацией и значением параметра «Начальный адрес в массиве ТИ».
Пример: В соответствии с примерами выше: ТИ №11 – значения полной мощности по сумме фаз(Ss) устройства с адресом 1, ТИ №12 – активная мощность мощности по сумме фаз(Ps) устройства с адресом 1.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
