4.9. Настройка в режиме управляющего контроллера диспетчерского щита S2000
В качестве управляющего контроллера диспетчерского щита используется «Синком-Д2» со специальной прошивкой.

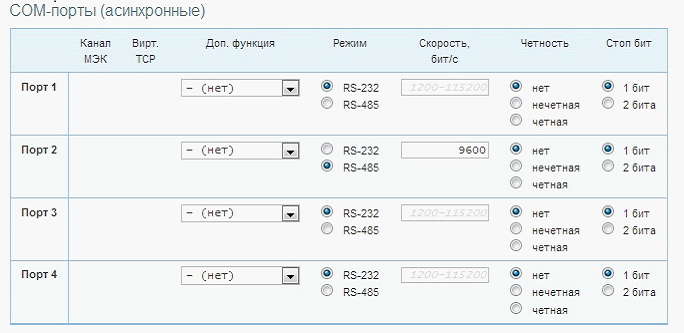

Для настройки конфигурации необходимо открыть вкладку «Каналы связи» и описать СОМ-порты следующим образом:
COM порт 1 используется для подключения наладочного пробника, COM порт 2 для подключения оборудования щита по RS-485. Скорость по RS-485 выставляется равной 9600 бит/с.

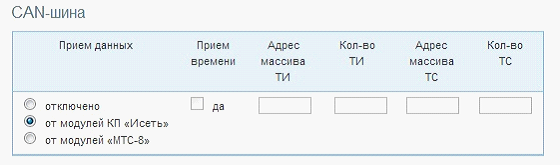

Для настройки CAN-шины нужно установить прием данных «от модулей КП «Исеть».
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
