12.1. Настройка структуры
Для перехода в окно настройки структуры сервера динамических данных необходимо в окне главного меню программы «Настройка серверов» ЛКМ выбрать строку сервера динамических данных (по умолчанию - «TMS (Сетевой сервер)») и ЛКМ нажать на кнопку
«Настройка» или при выбранном сервере динамических данных нажатием ПКМ на панели «Службы» активировать контекстное меню, в котором выбрать пункт меню «Настройка».
Окно настройки сервера динамических данных на закладке «Структура» приведено на Рис. 14.1. На верхнем уровне структуры сервера динамических данных описываются:
- каналы;
- ретроспективы;
- классы ТС;
- классы ТИТ;
- глобальные параметры комплекса;
- Datalogger (файловый экспорт телеметрии в SQL базу данных).
- Внешняя программа
Рис. 14.1 Окно настройки сервера динамических данных (Структура)
При настройке структуры телемеханического сервера формируются описатели сигналов телеметрии - вводятся наименование и их логические номера. При отображении телеметрии используются имена, а при настройке комплекса логические номера.
При описании структуры используются понятия: Канал, КП, Объект.
Канал - совокупность всех КП одного ПУ. Понятие канала условное, принятое для удобства описания структуры телемеханики.
КП - контролируемый пункт. Информация от нескольких КП, как правило, передается на устройство пункта управления - ПУ.
В качестве объекта может выступать:
- телесигнал (ТС), определяющий состояния объекта - включен/отключен;
- телеизмерение текущее (ТИТ), измеренное мгновенное значение (например, температура, напряжение, частота);
- телеизмерение интегральное (ТИИ), нарастающий итог (например, потребление электроэнергии);
Для структуры телемеханики существуют ограничения:
- номер канала в диапазоне 0-255;
- номер КП в диапазоне 1-255;
- номер объекта в диапазоне 1-65535;
- максимальное количество классов ТС - 65535;
- максимальное количество классов ТИТ - 65535;
- максимальное количество ретроспектив на одном сервере - 32.

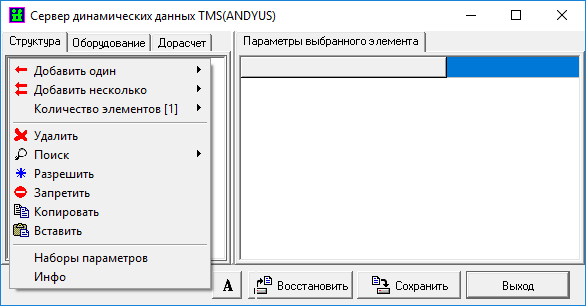

Нажатие ПКМ на панели описания структуры сервера динамических данных активирует контекстное меню настройки структуры сервера динамических данных (см. Табл. 14.1).
Табл. 14.1 – Меню настройки структуры сервера динамически данных
|
Строка меню
|
Пояснения
|
 Добавить один |
Пункт меню активен, если есть добавляемые компоненты. Перечень доступных компонентов открывается в дополнительном контекстное меню
|
 Добавить несколько |
Добавить компоненты, количество которых указано в следующей строке меню, остальное аналогично предыдущему пункту меню.
|
|
Количество элементов [2]
|
Варианты выбора – в дополнительном контекстное меню.
|
 Удалить |
Удалить выбранный компонент
|
 Поиск |
Варианты поиска:
- искать строку описания структуры по контексту (при поиске можно использовать символ ‘*’ – произвольный текст)
- продолжить поиск (F3)
|
 Разрешить |
Снять ранее установленный запрет на выбранный компонент
|
 Запретить |
Временно исключить из описания выбранный компонент (без удаления его описания)
|
 Копировать |
Копировать в буфер обмена выбранный компонент со всеми подчиненными структурами
|
 Вставить |
Вставить из буфера обмена ранее сохраненный компонент со всеми подчиненными структурами
|
|
Наборы параметров
|
Заполнение таблицы шаблонов с описанием параметров компонента для последующего использования этих шаблонов при описании параметров однотипных компонентов сервера (см. Рис. 14.2, актуально для описания масштабных коэффициентов ТИТ)
|
|
Инфо
|
Информация о конфигурации (см. Рис. 14.3)
|

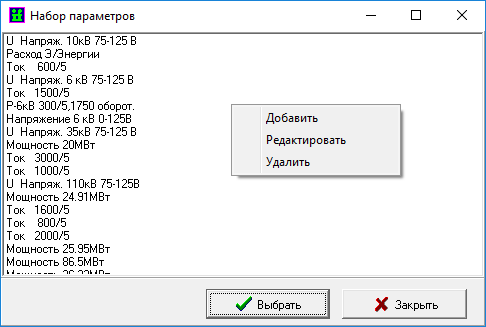

Рис. 14.2 Наборы параметров
Рис. 14.3 Информация о конфигурации
При описании параметров однотипных компонентов рекомендуется пользоваться дополнительными возможностями, которые позволяют ускорить процесс настройки. Для этого следует активировать контекстное меню, нажав ПКМ на панели «Параметры выбранного элемента» (см. Рис 14.4). Контекстное меню позволяет:
- размножить содержание выделенной записи по всем записям того же уровня (с приращением или без). Интервал приращения может быть выбран произвольно;
- упорядочить записи одного уровня. Варианты упорядочения приведены на Рис. 14.5;
- очистить поле записи;
- заполнить параметры компонента, воспользовавшись шаблоном из таблицы «Наборы параметров».
Рис. 14.4 Дополнительные возможности настройки параметров сервера
Рис. 14.5 Упорядочить компоненты описания параметров одного уровня
На каждом уровне описания при добавлении компонента предлагается перечень доступных компонент, которые можно добавить в структуру комплекса на данном уровне.
Горячие клавиши при описании параметров выбранного компонента:
|
- Shift+PageUp
|
- переход на соседнюю запись структуры вверх;
|
|
- Shift+PageDown
|
- переход на соседнюю запись структуры вниз;
|
|
- Ctrl+Ins
|
- скопировать выделенную запись в буфер обмена;
|
|
- Shift+Ins
|
- вставить запись из буфера обмена.
|
При настройке сервера динамических данных предусмотрена возможность «отката» к конфигурации, которая была перед последним её сохранением - клавиша «Восстановить».
Любой компонент структуры сервера динамических данных может быть временно заблокирован. Для этого следует ЛКМ выбрать блокируемый компонент, ПКМ активировать контекстное меню и выбрать строку меню «Запретить».
В Табл. 14.2 приведено описание назначения кнопок управления в окне настройки структуры сервера динамических данных.
Табл. 14.2 – Назначение кнопок в окне настройки структуры сервера
|
Вид кнопки
|
Название кнопки
|
Пояснение
|
|
|
Шрифт
|
Выбор шрифта окна настройки
|
|
|
Восстановить
|
Восстановить конфигурацию, соответствующую последней сохраненной
|
|
|
Сохранить
|
Сохранить в конфигурации все выполненные изменения
|
|
|
Выход
|
Выход из окна настройки сервера динамических данных
|
