Для добавления канала в структуру сервера динамических данных необходимо:
- открыть окно настройки структуры сервера динамических данных без выделения компонентов структуры (для того чтобы сбросить выделение любого компонента структуры следует ЛКМ сначала открыть закладку «Оборудование», а затем закладку «Структура»);
- ПКМ на панели «Структура» открыть контекстное меню и ЛКМ выбрать пункт меню «Добавить один»;
- в открывшемся дополнительном контекстном меню ЛКМ выбрать пункт меню «Канал» (см. Рис. 14.1.1).

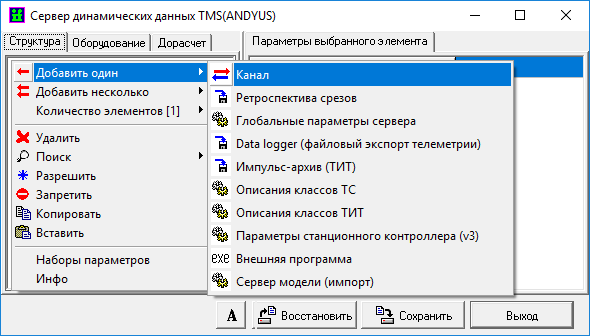

Рис. 14.1.1 Добавить компонент структуры
Канал - выделенная, именуемая область памяти для всех телепараметров группы КП одного ПУ. Понятие канала условное, принятое для удобства описания структуры телемеханики.

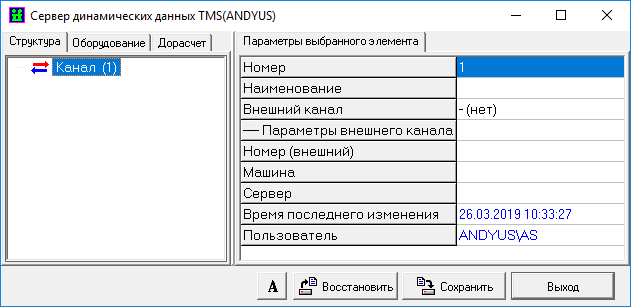

Настраиваемые параметры канала:
|
- Номер
|
- уникальное число в диапазоне от 0 до 255;
|
|
- Наименование
|
- произвольный текст длиной не более 80 символов;
|
|
- Внешний канал
|
- признак приема телеметрии от другого сервера;
|
|
- Номер (внешний)
|
- номер канала на внешнем сервере, телеметрия от которого импортируется в канал;
|
|
- Машина
|
- имя компьютера с установленным внешним сервером;
|
|
- Сервер
|
- имя внешнего сервера динамических данных.
|
При описании канала обязателен номер канала. Остальные атрибуты задаются по мере необходимости. Так, например, можно дублировать реальное состояние телеметрии какого-либо канала из другого сервера динамических данных, доступного данному серверу по локальной или корпоративной сети. Для этого при описании канала на данном сервере необходимо установить признак внешнего канала, указать номер внешнего канала, а также имя машины и имя сервера динамических данных внешнего канала. Номера каналов на “родном” и “чужом” серверах могут не совпадать.
При использовании внешних каналов для разрешения проблем безопасности требуется дополнительная настройка:
- в домене компьютера, с которого будет приниматься телеметрия, должен быть заведен пользователь (полномочный пользователь) с указанием пароля на присоединение;
- при настройке сервера, на котором описаны внешние каналы, в режиме «Редактировать список известных компьютеров» (см. Табл. 9.1) должны быть описаны внешние компьютеры – указывается имя компьютера, тип протокола обмена, пользователь (полномочный пользователь) с именем и паролем, заведённым на внешнем компьютере.
Для редактирования списка известных компьютеров необходимо при входе в операционную систему задавать имя и пароль администратора компьютера или администратора домена.
При использовании внешних каналов телеметрии, когда связь с внешним сервером динамических данных устанавливается по именованному каналу, требуется следующая дополнительная настройка:
- при настройке способа запуска службы «Master-сервис» должен быть установлен признак «Исполнять в контексте», для этого следует:
- перевести сервер в состояние «Не запущен»;
- перевести сервер в состояние «Не установлен» щелчком ЛКМ на кнопке «Удалить»;
- установить признак «Исполнять в контексте»;
- ввести имя пользователя;
- ввести пароль;
- подтвердить ввод кнопкой «ОК»;
- снова активизировать окно «Способ запуска»;
- перевести сервер в состояние «Установлен» щелчком ЛКМ на кнопке «Установить».
- для Windows NT с помощью пунктов меню «Programs» («Программы») → «AdministrativeTools (Common)» («Администрирование (Общее)») → «UserManagerforDomains» («Диспетчер пользователей») в разделе «Policy» («Политика») → «UserRights» («Права пользователей») должны быть добавлены следующие привилегии:
- загрузка и выгрузка драйверов устройств;
- работа в режиме операционной системы пользователей;
- управление аудитом и управление безопасностью (кроме имен);
- вход в качестве службы.
- В Windows 7 для перехода в раздел настроек воспользоваться пунктами меню:
- «Пуск» → «Все программы» → «Администрирование» → «Локальная политика безопасности» → «Локальные политики» → «Назначение прав пользователей».
Описание структуры внешнего канала и описание его телепараметров может быть скопировано на конфигурируемый сервер. Для этого на конфигурируемом сервере следует:
- присоединиться к удалённому серверу, с которого Вы должны копировать описание структуры канала;
- открыть окно настройки структуры сервера динамических данных;
- выбрать копируемый канал;
- ЛКМ щёлкнуть на кнопке «Копировать»;
- затем присоединиться к конфигурируемому серверу динамических данных на данном компьютере;
- вызвать окно настройки структуры сервера динамических данных;
ЛКМ щёлкнуть на кнопке «Вставить».
