Классы ТС служит для настройки текстовых констант, характеризующих множественное состояние объекта телесигнализации с использованием дополнительных флагов состояния ТС. В частности, понятие классов необходимо для описания объектов ТС в редакторе «Модус».
Для добавления описания классов ТС в структуру сервера динамических данных необходимо:
- открыть окно настройки структуры сервера динамических данных без выделения компонентов структуры (для того чтобы сбросить выделение любого компонента структуры следует ЛКМ сначала открыть закладку «Оборудование», а затем закладку «Структура»);
- ПКМ на панели «Структура» открыть контекстное меню и ЛКМ выбрать пункт меню «Добавить один»;

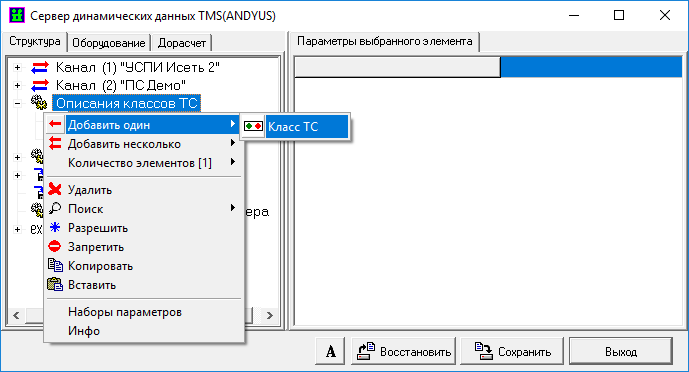

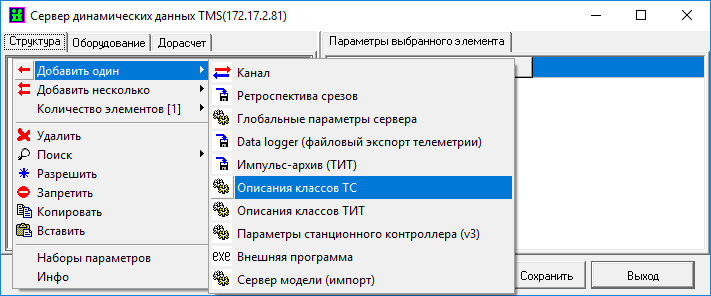

- в открывшемся дополнительном контекстном меню ЛКМ выбрать пункт меню «Описание классов ТС» (см. Рис. 10.1.6);
- на панели «Структура» выбрать строку «Описания классов ТС» и через контекстное меню добавить и настроить необходимое количество классов ТС.
Перечень настраиваемых параметров класса ТС:
Рис. 14.1.6 Добавить компонент структуры
В добавленном компоненте «Описания классов ТС» необходимо добавить параметр «Класс ТС»

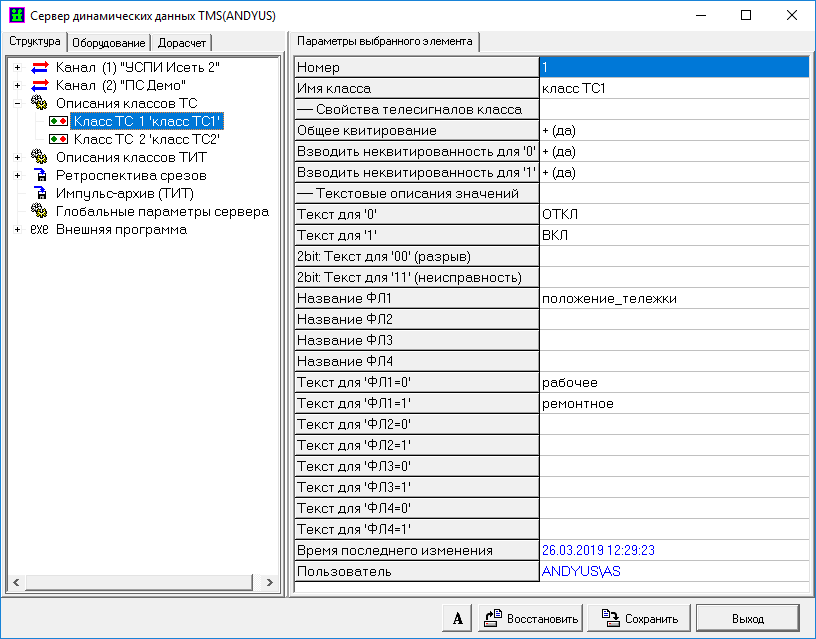

Окно настройки параметра «Класс ТС»
Перечень настраиваемых параметров класса ТС:
- Номер
- число в диапазоне от 0 до 65534;
- Имя класса
- например, «ВЫКЛЮЧАТЕЛЬ ВЫДВИЖНОЙ»;
- Общее квитирование
- варианты настроек: «да», «нет». При выбранном значении параметра «нет» квитировать данный ТС можно будет только индивидуально;
- Взводить неквитированность для ‘0’
- варианты настроек: «да», «нет». При выбранном значении параметра «нет» при переключении ТС из состояния 1 в состояние 0 не будет взводиться признак несквитированного сигнала;
- Взводить неквитированность для ‘1’
- варианты настроек: «да», «нет». При выбранном значении параметра «нет» при переключении ТС из состояния 0 в состояние 1 не будет взводиться признак несквитированного сигнала;
- Текст для ‘0’
- текст, соответствующий состоянию ТС = 0. Например, «ОТКЛ»;
- Текст для ‘1’
- текст, соответствующий состоянию ТС = 1. Например, «ВКЛ»;
- 2bit: Текст для ‘00’ (разрыв)
- текст, соответствующий состоянию ТС = ‘00’ для двухэлементнных ТС;
- 2bit: Текст для ‘11’ (неиспра-вность)
- текст, соответствующий состоянию ТС = ‘11’ для двухэлементнных ТС;
