12.1.9. Настройка импульс-архива

Сервер «ОИК Диспетчер НТ» может быть настроен на два варианта ведения архивов телеизмерений.
В первом варианте, который реализован во всех версиях ПО до 2015 года, запись телеизмерений в архивы выполняется в фиксированные моменты времени с периодом времени, заданным в настройках ретроспективы.
Второй вариант ведения архивов реализован для версий ПО, начиная с 2015 года. Для второго варианта в архиве фиксируются все изменения телепараметров по мере их поступления от устройств телемеханики. В качестве ‘аггрегатора’ архива телеизмерений для второго варианта запускается внешняя задача – tm_aggr.exe. В настройках ПО «ОИК Диспетчер НТ» задача tm_aggr.exe как внешняя задача не описывается, она запускается автоматически.

ВНИМАНИЕ! Параметры настройки «Импульс-архива (ТИТ)» следует задавать и корректировать только при остановленной службе Master-сервис, обязательно сохранив их перед запуском сервера.В версии 2.Х. опция поддержки «Импульс-архива (ТИТ)» в ПО «ОИК Диспетчер НТ» платная – в параметрах ключа защиты ПО должно быть прописано разрешение для параметра «Архив ТИ». Параметры настройки «Импульс-архив (ТИТ)» и «Datalogger (файловый экспорт телеметрии)» взаимно исключающие.

Для добавления описания архивов телеизмерений в структуру сервера динамических данных необходимо:
-     открыть окно настройки структуры сервера динамических данных без выделения компонентов структуры (для того чтобы сбросить выделение любого компонента структуры следует ЛКМ сначала открыть закладку «Оборудование», а затем закладку «Структура»);
-     ПКМ на панели «Структура» открыть контекстное меню и ЛКМ выбрать пункт меню «Добавить один»;

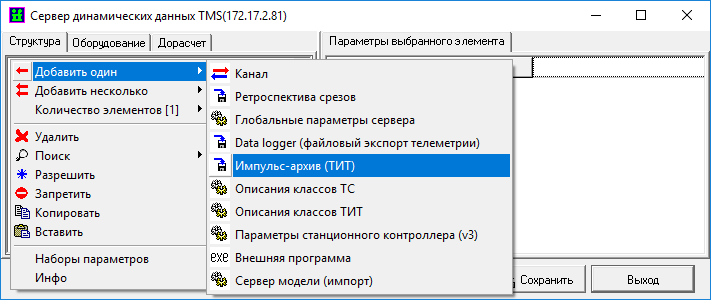

-     в открывшемся дополнительном контекстном меню ЛКМ выбрать пункт меню «Импульс-архив (ТИТ)» - см. Рис. 14.1.9. В версиях «ОИК Диспетчер НТ» скомпилированных до марта 2015 г. вместо «Импульс-архив (ТИТ)» было «Архив телеизмерений».
Рис. 14.1.9 Добавить компонент структуры
Для «Импульс-архива (ТИТ)» можно использовать SSD-диск компьютера, на котором устанавливается сервер динамических данных «ОИК Диспетчер НТ» (тип архива - локальный), а также отдельно выделенный для этого компьютер (тип архива – удаленный - ТСР).

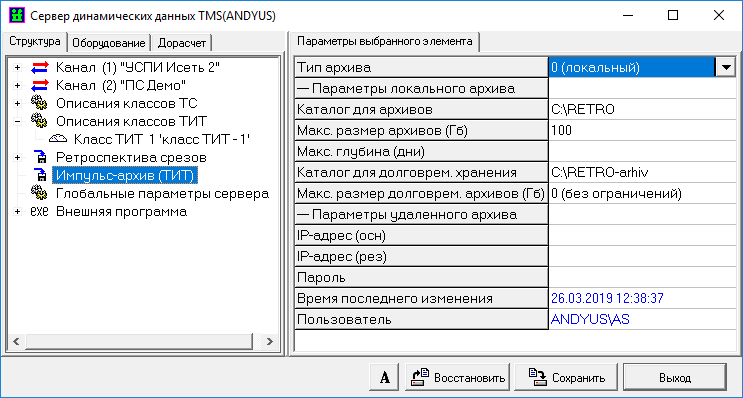

Перечень настраиваемых параметров «Импульс-архива (ТИТ)»:
- Тип архива
- варианты настройки:
     0 (локальный)
     1 (удаленный – ТСР)
ПАРАМ. ЛОКАЛЬНОГО АРХИВА

- Каталог для архивов




- Макс.размер архивов (Гб)






- Каталог для долговременного хранения









- Макс. размер долговременных архивов (Гб)

- задается полный путь для файлов импульс-архива ТИТ. Если путь не указан, файлы заносятся в каталог - <каталог установки сервера>\TM_SERV\<имя сервера динамических данных>;
- объем дискового пространства для импульс-архива ТИТ, при превышении которого будут удаляться самые ‘старые’ файлы. Если параметр не указан, диск заполняется до тех пор, пока емкость свободного пространства больше 4 Гб после чего также удаляться
самые ‘старые’ файлы;
- каталог для долговременного хранения используется для размещения в нем удаляемых ‘старых’ файлов их каталога архивов. ВНИМАНИЕ! Данный каталог не должен совпадать с параметром  «Каталог для архивов». Процедура переноса файлов в каталог долговременного хранения запускается при возникновении условий для удаления файлов из импульс-архива ТИТ.


- объем дискового пространства для импульс-архива ТИТ. Значение 0 соответствует значению ‘без ограничений’.
ПАРАМ. УДАЛЕННОГО АРХИВА

- IP-адрес (осн.)
- адрес компьютера, на котором ведется удаленный импульс-архив ТИТ, принимаемых от основного сервера «ОИК Диспетчер НТ»;
- IP-адрес (рез.)
- адрес компьютера, на котором ведется удаленный импульс-архив ТИТ, принимаемых от резервного сервера «ОИК Диспетчер НТ». IP-адрес (рез.) может отсутствовать, в этом случае для основного и резервного сервера «ОИК Диспетчер НТ» будет использоваться один общий удаленный архиватор;
- Пароль
- пароль по умолчанию отсутствует. При назначении пароля он должен быть одинаковым, как у настраиваемого сервера «ОИК Диспетчер НТ», так и у компьютера удаленного импульс-архива ТИТ.

Импульс-архив ТИТ предусматривает следующий алгоритм создания и обработки файлов данных:
-     данные телеизмерений фиксируются в памяти в темпе их поступления, а в начале каждой минуты выполняется пополнение файлов данных на диске:
-     <текущая дата>-<предыдущий час>.aan1
-     <текущая дата>-<текущий час>.aan1
-     <текущая дата>-<следующий час>.aan1 (такое возможно при рассинхронизации часов сервера «ОИК Диспетчер НТ» и источника телеметрии);
-     в начале каждого часа (в 00 минут) файл <текущая дата>-<предыдущий час>.aan1 преобразуется в формат <текущая дата>-<предыдущий час>.aan2. При преобразовании форматов выполняется обработка данных и удаление ‘пустот’ - удаление последовательных записей без изменения значения телепараметра;
в промежутке времени с 10-00 до 14-00 выполняется процедура дневного ‘компактирования’ файлов предыдущего дня – все часовые файлы предыдущего дня преобразуются в файл <дата предыдущего дня>.aan2. Преобразование выполняется с удалением ‘пустот’ и со сжатием данных с использованием LZ-алгоритма архиваторов данных. Для исключения непредвиденных пропусков при запуске процедуры ‘компактирования’ выполняется проверка файлов, не прошедших дневное ‘компактирование’ за предыдущие 10 суток.
