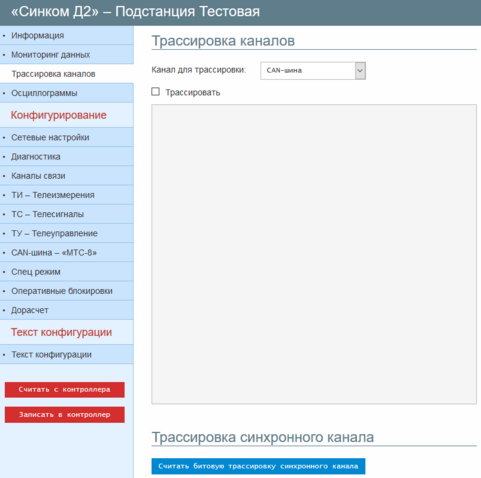

Вкладка «Трассировка каналов» позволяет сделать трассировку обмена по портам и шинам контроллера серии «Синком-Д». Также вкладка предназначена для системного мониторинга, просмотра системного журнала и журнала ТС.
«Системный мониторинг» предназначен для использования производителем контроллера.
«Журнал ТС» кольцевого типа, рассчитан на 8000 записей. Данные из «Архива ТС» (см. закладку «Мониторинг данных»), рассчитанного на 251 запись, по мере устаревания переносятся в «Журнал ТС». Данные из «Журнала ТС» можно просматривать только в режиме трассировки.
«Системный журнала» кольцевого типа, рассчитан на 2000 записей и предназначен для записи событий «Старт контроллера», «Реконфигурация контроллера», «соединения с устройством по протоколам МЭК 60870-5-101 и/или МЭК 60870-5-104» и «Ретрансляция команд ТУ». Данные из «Системного журнала» можно просматривать только в режиме трассировки.
Обозначения, принятые в трассировке команд ТУ:
IECn, где n – номер канала связи с ВУ, с которого поступила команда. Число от 1 до 4;
An, где n – номер команды ТУ (номер строки) во вкладке «ТУ – Телеуправление»;
С81 – подготовка команды ТУ «ВКЛ»;
С01 – ТУ «ВКЛ» исполнена. Отсутствие строки C01 после C81 означает, что команда ТУ не выполнена;
С80 – подготовка команды ТУ «ОТКЛ»;
С0 – ТУ «ОТКЛ» исполнена. Отсутствие строки C00 после C80 означает, что команда ТУ не выполнена;
R6 – служебная информация.

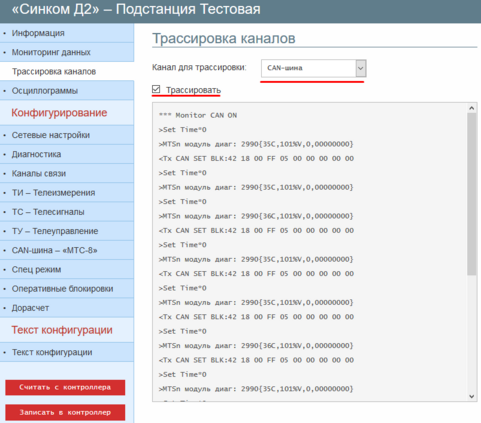

Чтобы начать трассировку необходимо выполнить следующие действия:
Открыть вкладку «Трассировка каналов».
Задать параметру «Канал для трассировки» значения трассируемого канала/шины или журнала.
Установить признак «Трассировать».
Некоторые браузеры вносят задержку на начальном этапе отображения информации на экране. После выбора порта трассировки и установки признака «Трассировать» задержка отображения информации на экран может быть до 1 минуты. Буфер для отображения трассировки имеет ограничение. Для возобновления трассировки после заполнения буфера следует удалить признак «Трассировать» и установить его повторно.
