Каждый из контроллеров серии «Синком-Д» позволяет просматривать осциллограммы входов модулей серии «МТС-8», подключенных к контроллеру. На осциллограмме отражается состояние одного входа на отрезке времени, равном 1 сек. Значение сигнала на осциллограмме отображается в процентах от значения напряжения на входе (100% соответствуют напряжению блока питания входных цепей модуля).
Чтобы посмотреть осциллограмму одного из входом модуля серии «МТС-8» необходимо выполнить следующие действия:

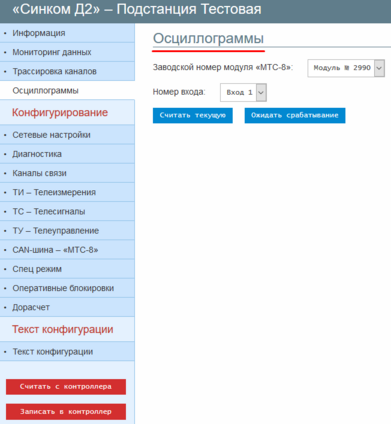

Открыть вкладку «Осциллограммы».
Выбрать необходимый модуль по заводскому номеру из списка параметра «Заводской номер модуля "МТС-8"».
Выбрать необходимый номер входа модуля из списка параметра «Номер входа».
Нажать кнопку «Считать текущую» или «Ожидать срабатывание».
Кнопка «Считать текущую» позволяет считать текущее состояние входа.
Кнопка «Ожидать срабатывание» позволяет считать состояние входа с привязкой начала просмотра к моменту изменения состояния входа на противоположное значение.

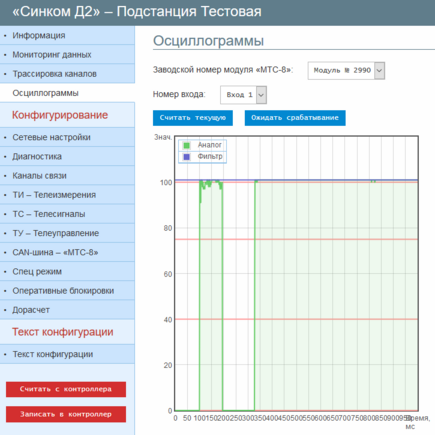

Пример: Осциллограмма просматривается для входа №1 модуля №2990. Начало просмотра привязано к моменту изменения состояния входа.
