Каждый контроллер серии «Синком-Д» позволяет настроить до 50 ТС диагностики обмена. Эти ТС позволяют проверять наличие обмена с ВУ по выбранному каналу и достоверность конкретных ТС и ТИ. Значение ТС диагностики обмена, равное 0, означает отсутствие обмена (для канала обмена с ВУ) или недостоверность (для ТС и ТИ). Значение 1 – наличие обмена (для канала обмена с ВУ) или достоверность (для ТС и ТИ)
Чтобы настроить ТС диагностики обмена необходимо выполнить следующие действия:

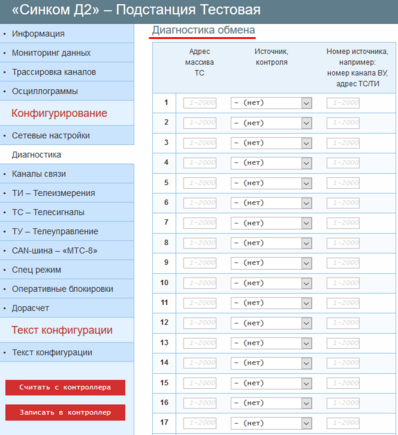

Открыть вкладку «Диагностика» и перейти к разделу «Диагностика обмена».
Задать параметр «Адрес массива ТС».
Параметр задаёт адрес в массиве ТС контроллера по которому будет находится ТС диагностики обмена.
Внимание: заданные адрес в массиве ТС не должен пресекаться с адресами ТС полученных из других источников.
Задать параметру «Источник контроля» значение «Передача ВУ», «Достоверность ТС» или «Достоверность ТИ».
Задать параметр «Номер источника».
Параметр задаёт номер канала связи с верхним уровнем (при значении параметра «Источник контроля» – «Передача ВУ») или адрес ТС/ТИ в массиве контроллера (при значении параметра «Источник контроля» – «Достоверность ТС» или «Достоверность ТИ»).

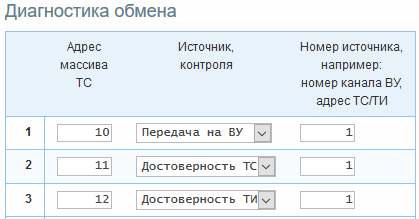

Пример: ТС №1 контролирует наличие обмена с верхним уровнем по каналу №1 и записывается в массив ТС контроллера по адресу 10. ТС №2 контролирует достоверность ТС по адресу 1 и записывается в массив ТС контроллера по адресу 11. ТС №3 контролирует достоверность ТB по адресу 1 и записывается в массив ТС контроллера по адресу 12.

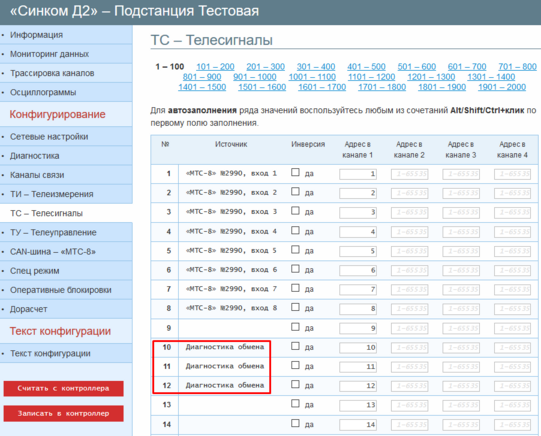

После настройки, каждый ТС будет отражен во вкладке «ТС – Телесигнализация» в соответствии со значениями параметров «Адрес массива ТС».
Пример: В соответствии с примером выше,ТС №10-11 – ТС диагностики обмена №1-3.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
По окончанию настройки, рекомендуется проверить отражаются ли ТС диагностики обмена в массиве контроллера. (см. Проверка конфигурации ТС и ТИ)
