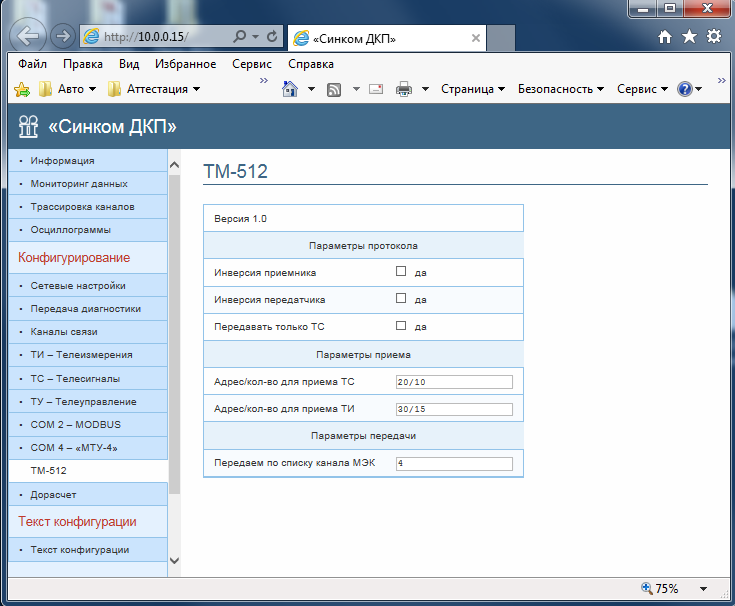

Закладка «ТМ-512» меню Web-конфигуратора появляется вместо закладки «Спец режим» при прошивке в контроллер ПО из файла SinD_TM512.hex и используется для настройки протокола обмена с КП «ТМ-512» через порт СОМ1 контроллера.
Параметры настройки протокола - «Инверсия сигнала приемника», «Инверсия сигнала передатчика», «Передавать только ТС» выбираются индивидуально с учетом настроек КП «ТМ-512». Параметры настройки приема - «Адрес/количество для приема ТС», «Адрес/количество для приема ТИ» используются для определения адресов записи принимаемых данных в памяти контроллера. Параметр - «Передаем по списку канала МЭК» - общий для ТС и ТИ номер канала МЭК с описанием адресов для описания списка данных на передачу в канал связи. Описание адресов ТС и ТИ выполняется на закладках «ТС телесигналы» и «ТИ телеизмерения». Протокол «ТМ-512» позволяет передавать до 256 ТС и 128 ТИ и принимать до 512 ТС и 256 ТИ.

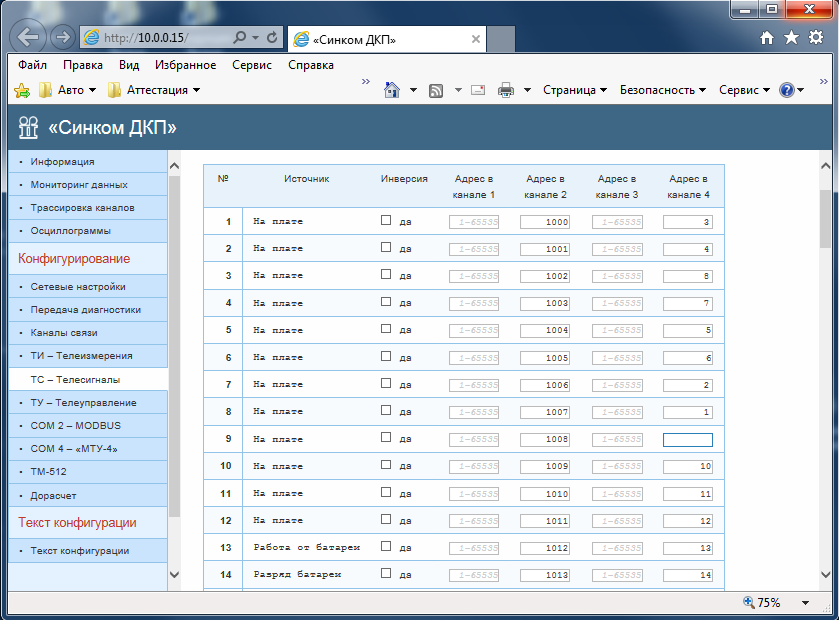

Пример описания ТС на передачу:
Последовательность передачи данных в канал определяется адресом ТС/ТИ в канале, начиная с минимального адреса в порядке возрастания на единицу до первого разрыва в последовательности адресов (больше чем на единицу). Для приведенного ранее примера ТС будут передавать в следующей последовательности: ТС8(адрес в канале-1), ТС7(адрес в канале-2), ТС1(3), ТС2(4), ТС5(5), ТС6(6), ТС4(7), ТС3(адрес в канале-8). ТС10 и далее передаваться в канал не будут, т.к. в описании адресов отсутствует ТС9. Телепараметры передаются группами по восемь ТС/ТИ. Не полностью заполненная группа передается. Если все телепараметры в описанной группе недостоверны, то эта группа не передается.

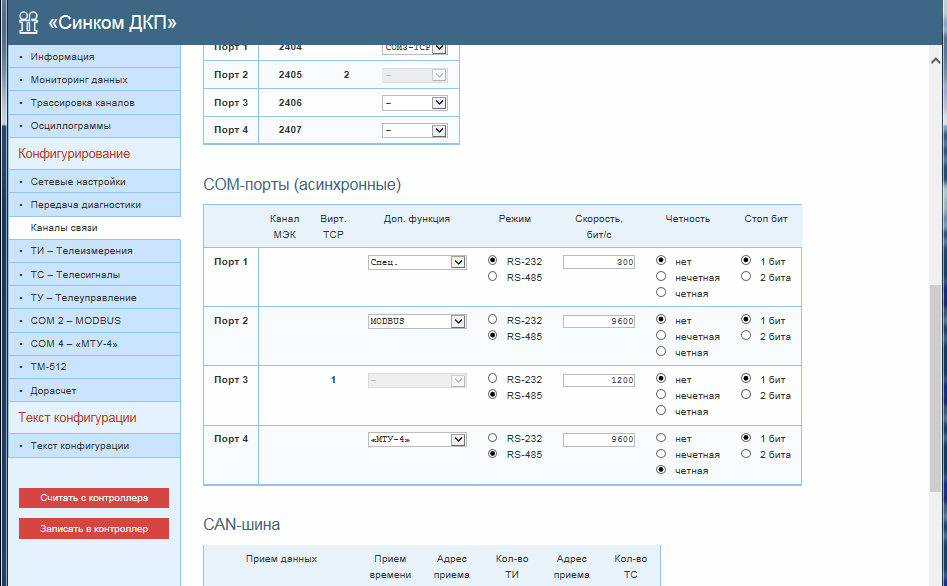

Для приема данных в протоколе «ТМ-512» может быть задействован только порт СОМ1. Пример обязательных настроек порта:
Скорость обмена данными в канале связи выбирается в диапазоне 50-600 бит/с и должна совпадать с настройками КП «ТМ-512».
