№ команды ТУ от сервера (ВКЛ-постановка на охрану, ОТКЛ-снятие с охраны). Повторная постановка на охрану сбрасывает сигнал ‘Тревога’
№ ТС ‘Тревога’
ТС ‘Тревога’ формируется при переходе из состояния 0 в состояние 1 любого из ТС по адресам, указанным в ТС ‘Охрана’
№ ТС ‘Состояние’
ТС ‘Состояние’ переходит в состояние 1 при постановке на охрану и в состояние 0 – при снятии с охраны
№ ТС ‘Охрана’ (первый адрес)
Адрес первого контролируемого ТС в памяти контроллера
№ ТС ‘Охрана’ (количество)
Количество контролируемых ТС при постановке на охрану по адресам, начиная с адреса, указанного в предыдущем параметре.
Настройка контроллера в специальном режиме работы - «Охрана»:
Первоначально производится настройка № ТУ Постановка/Снятие.
В данном пункте указывается номер ТУ «На плате» (не следует путать с порядковым номером ТУ в базе данных контроллера).

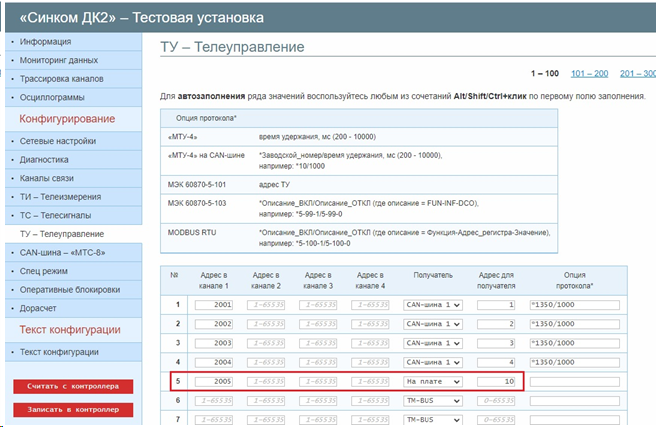

В настройках контроллера, в разделе «ТУ-Телеуправление» выбирается свободный ТУ в списке, в который прописывается:
Адрес в канале обмена с "верхним уровнем";
Получатель - «На плате»;
Адрес для получателя – это произвольный адрес, который далее необходимо прописать в настройках спец. режима в строке № ТУ Постановка/Снятие.
Если используется контроллер Синком-ДКП, который имеет реальные блоки реле на плате и данные блоки необходимо освободить для других задач по ТУ, то указывается номер, не совпадающий с реальным (в примере использован номер - 10).

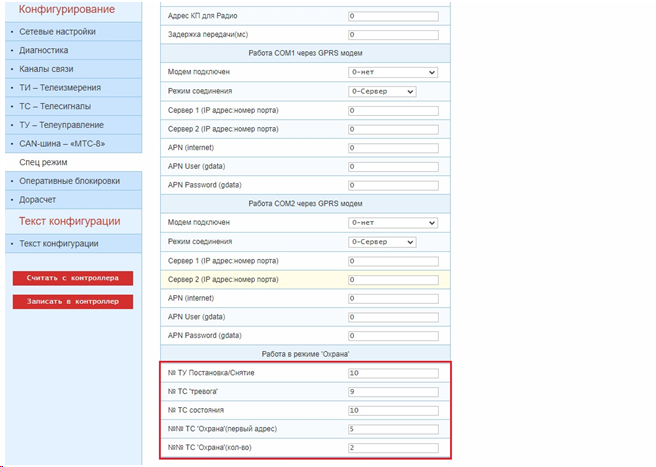

Далее производится настройка ТС необходимых для работы режима:
№ ТС «тревога» - указывается номер сигнала в базе данных контроллера, данный сигнал будет взведён при соблюдении настроенных условий (при срабатывании одного или нескольких «контрольных» сигналов);
№ ТС состояния - указывается номер сигнала в базе данных контроллера, данный ТС сигнализирует о состоянии режима 0 - режим не активен, 1 - активен;
№№ ТС «Охрана» (первый адрес) - указывается начальный адрес сигналов в базе данных контроллера, с данного адреса по порядку пойдут реальные сигналы, которые подключены к датчикам сигнализации (концевики, герконы и т.п);
№№ ТС «Охрана» (кол-во) - указывается количество «контрольных» сигналов.

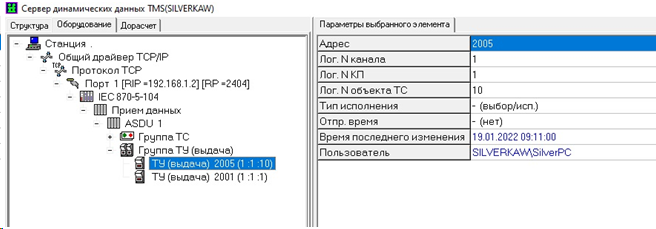

Настройка со стороны ПО сервера «ОИК Диспетчер НТ»:
Со стороны ПО сервера «ОИК Диспетчер НТ» производится стандартная настройка выдачи команды ТУ в протоколе связи с контроллером МЭК-104. Адрес команды должен соответствовать адресу, указанному в настройках контроллера, привязка к структуре может быть осуществлена к принимаемому сигналу ТС состояния режима охраны.
При выдаче команды ТУ Вкл – режим охраны будет активирован.
При выдаче команды ТУ Откл – режим охраны перейдёт в статус «отключен».
После срабатывания режима «Охрана», ТС «тревога» останется в взведённом состоянии даже после сброса контрольных сигналов. Повторная постановка на охрану возможна по повторной команде «Вкл», либо последовательно после команды «Откл».
Стоит отметить, что коммуникационные контроллеры линейки Синком-Д не являются устройствами охранной сигнализации, доступный в них режим «охрана» является дополнительным и используется на усмотрение пользователя.
