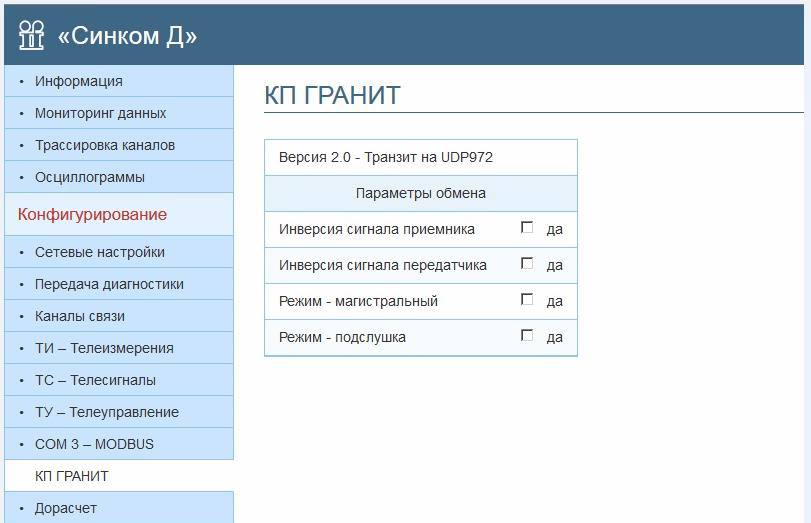

Закладка «КП Гранит» меню Web-конфигуратора появляется вместо закладки «Спец режим» при прошивке в контроллер ПО из файла SinD_GRANIT.hex и используется для настройки протокола обмена с КП «Гранит» через порт СОМ1 контроллера.
Параметры настройки протокола - «Инверсия сигнала приемника», «Инверсия сигнала передатчика», «Режим - магистральный», «Режим - подслушка» выбираются индивидуально с учетом настроек КП «Гранит». Данные, полученные через порт СОМ1, контроллер транзитом ретранслирует на порт Ethernet – UDP 972 без сохранения их в памяти контроллера.

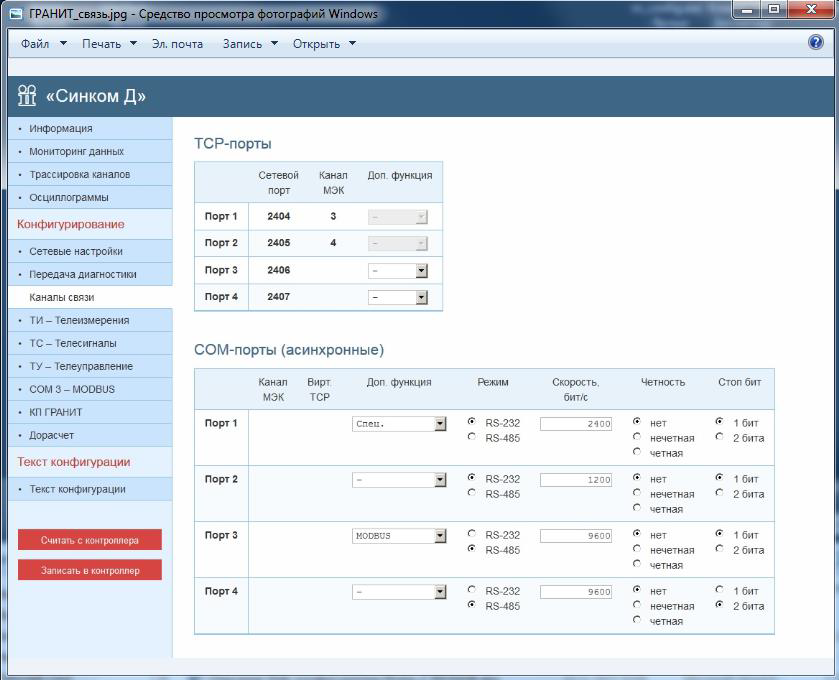

Прием данных от КП «Гранит» выполняется в синхронном протоколе. Пример настроек порта СОМ1 контроллера.
Они должны совпадать с настройками КП «Гранит». Параметры ‘Четность’ и ‘Стоп бит’ в настройках СОМ-порта можно задавать произвольными.
Для настройки приема данных на сервере ARIS SCADA на закладке «Оборудование» следует использовать компоненты:
Драйвер UDP;
Синком-IP;
Порт 1;
КП Гранита.

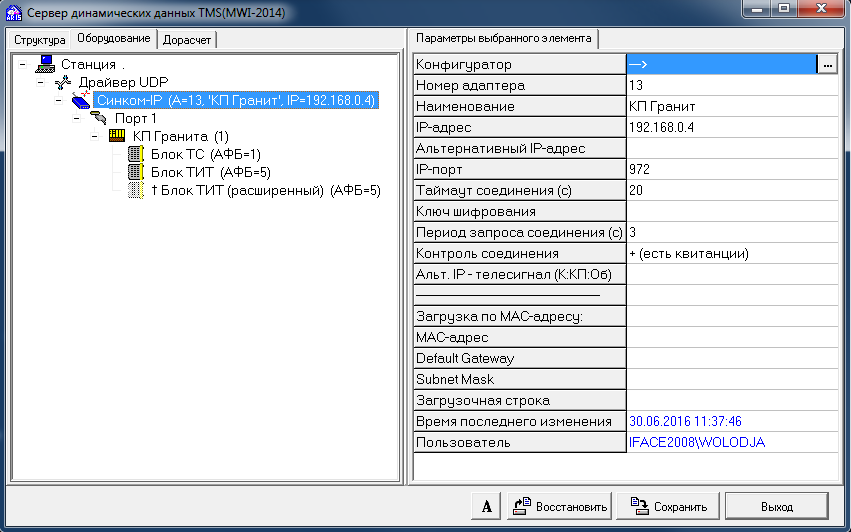

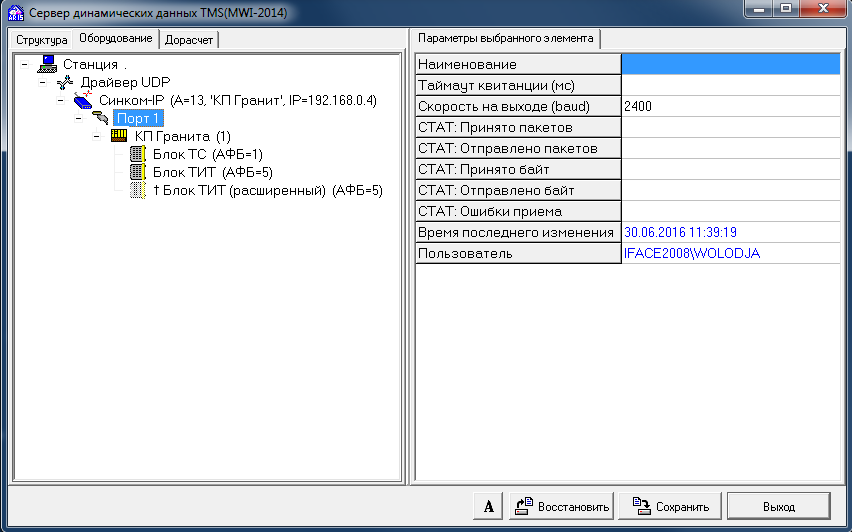

Пример настроек сервера ARIS SCADA (компоненты - Синком-IP и Порт 1):
При приеме ТИТ с метками времени в настройках оборудования вместо «Блок ТИТ» следует использовать «Блок ТИТ (расширенный)». Параметр ‘Скорость на выходе (baut)’ не обязателен, но рекомендуется задавать его таким же, как и параметр ‘Скорость бит/с’ в настройках порта СОМ1 контроллера.
