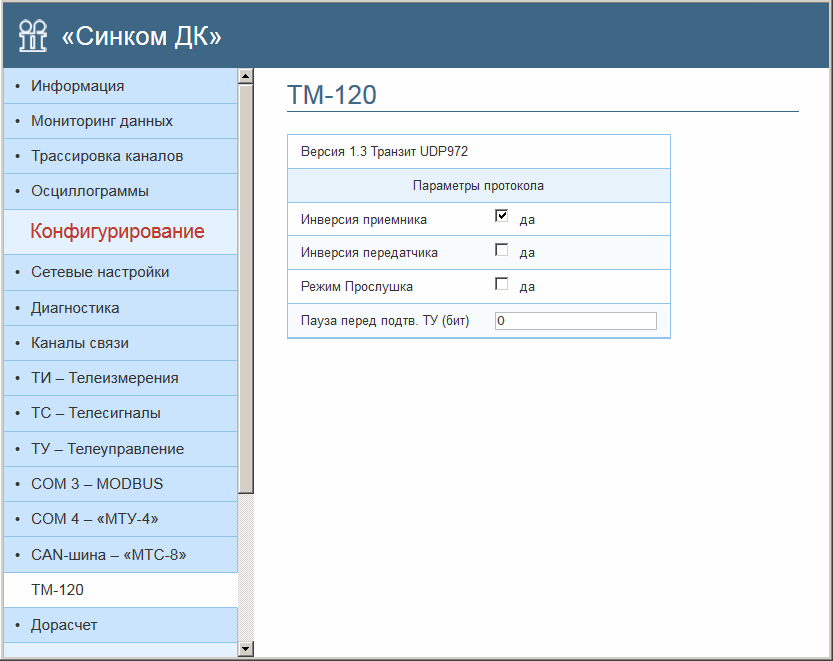

Закладка «ТМ-120» меню Web-конфигуратора появляется вместо закладки «Спец режим» при прошивке в контроллер ПО из файла SinD_TM120.hex и используется для настройки протокола обмена с КП «ТМ-120» через порт СОМ1 контроллера.
Параметры настройки протокола - «Инверсия приемника», «Инверсия передатчика», «Режим - прослушка» выбираются индивидуально с учетом настроек КП «ТМ-120». Данные, полученные через порт СОМ1, контроллер транзитом ретранслирует на порт Ethernet – UDP 972 без сохранения их в памяти контроллера.

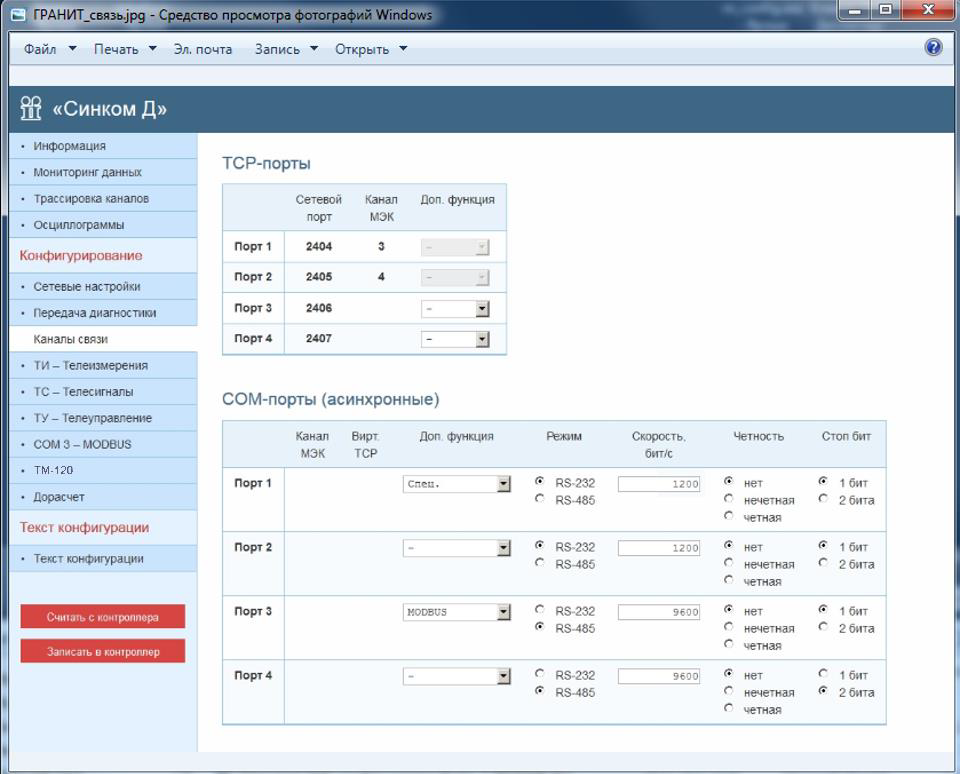

Прием данных от КП «ТМ-120» выполняется в синхронном протоколе. Пример настроек порта СОМ1 контроллера:
Они должны совпадать с настройками КП «ТМ-120». Параметры ‘Четность’ и ‘Стоп бит’ в настройках СОМ-порта можно задавать произвольными.
Для настройки приема данных на сервере ARIS SCADA на закладке «Оборудование» следует использовать компоненты:
- Драйвер UDP;
- Синком-IP;
- Порт 1;
- КП ТМ-120.

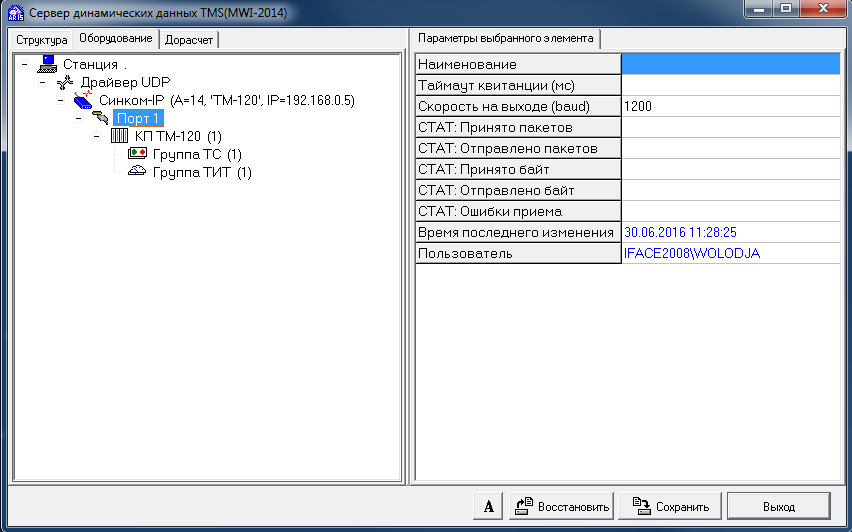

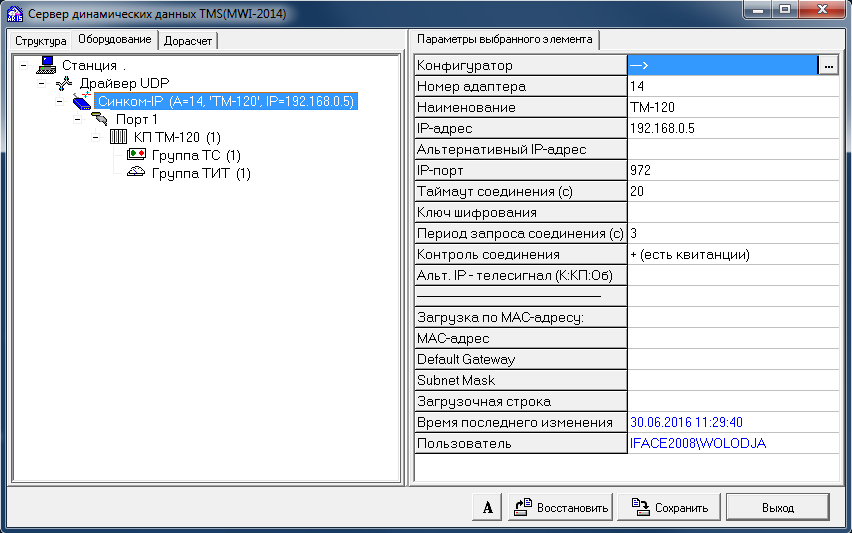

Пример настроек сервера ARIS SCADA (компоненты - Синком-IP и Порт 1):
Параметр ‘Скорость на выходе (baut)’ не обязателен, но рекомендуется задавать его таким же, как и параметр ‘Скорость бит/с’ в настройках порта СОМ1 контроллера.
