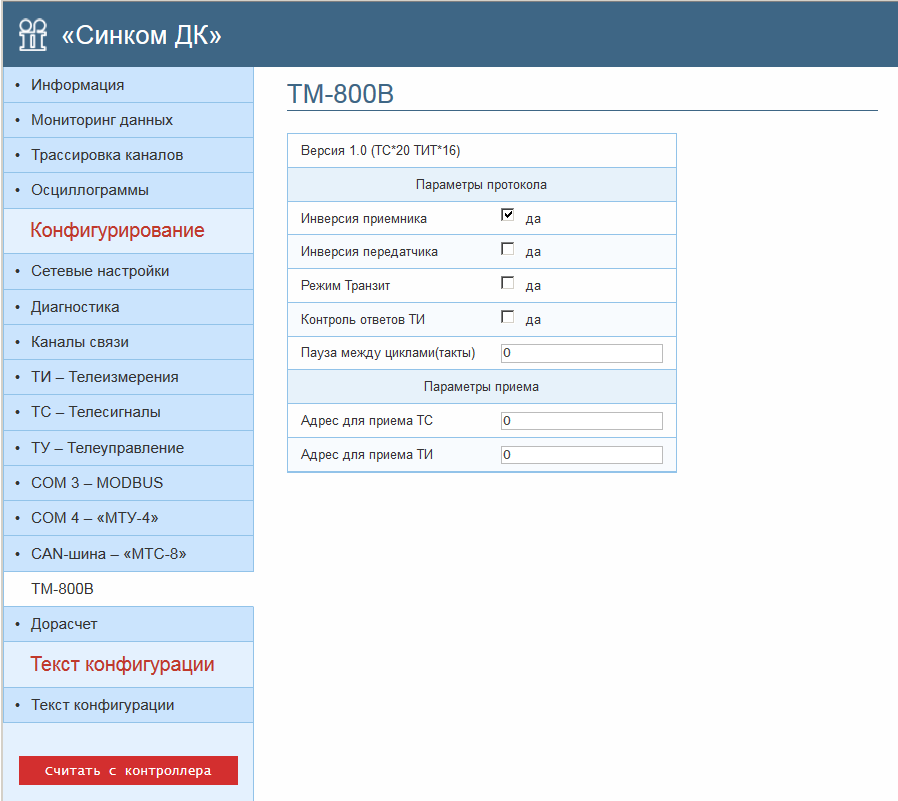

Закладка «ТМ-800В» меню Web-конфигуратора появляется вместо закладки «Спец режим» при прошивке в контроллер ПО из файла SinD_TM800b.hex и используется для настройки протокола обмена с КП «ТМ-800В» через порт СОМ1 контроллера.
Параметры настройки протокола - «Инверсия сигнала приемника», «Инверсия сигнала передатчика», «Режим - магистральный», «Режим - подслушка» выбираются индивидуально с учетом настроек КП «ТМ-800В». Если указан признак ‘Режим Транзит’, то данные, принятые через порт СОМ1, транзитом ретранслируются на порт Ethernet – UDP 972 без сохранения их в памяти контроллера. Если признак ‘Режим Транзит’ не указан, то принятые данные (20 ТС и 16 ТИ) сохраняются в памяти контроллера по адресам, начальный адрес которых указан в параметрах ‘Адрес для приема ТС’ и ‘Адрес для приема ТИ’.

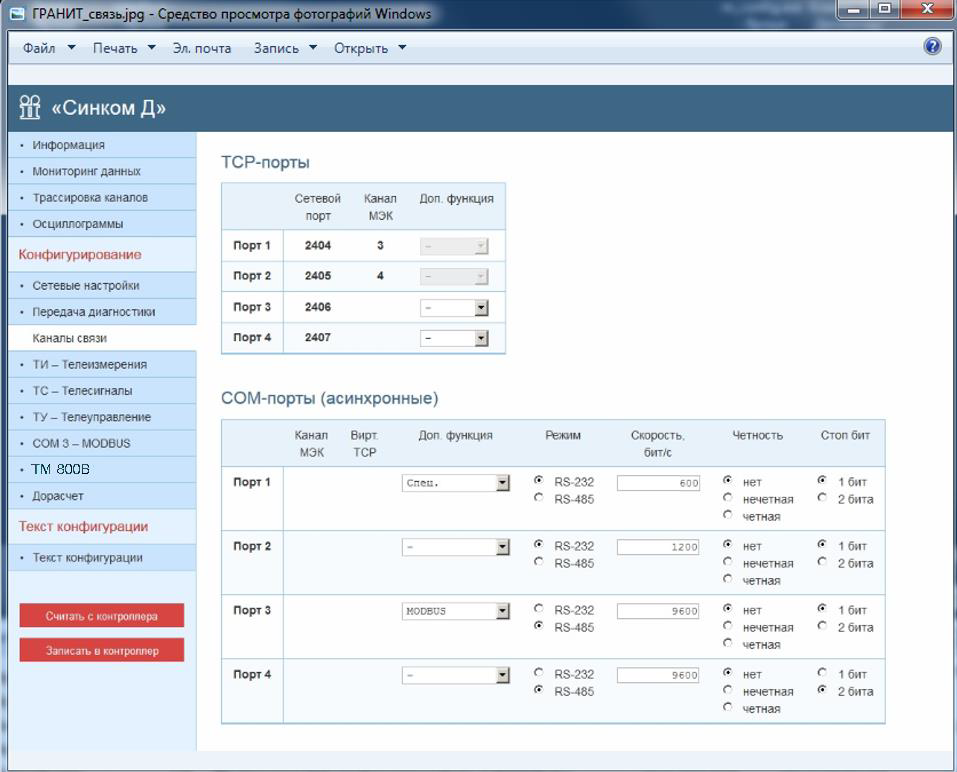

Прием данных от КП «ТМ-800В» выполняется в синхронном протоколе. Пример настроек порта СОМ1 контроллера:
Они должны совпадать с настройками КП «ТМ-800В». Параметры ‘Четность’ и ‘Стоп бит’ в настройках СОМ-порта можно задавать произвольными.
Для настройки приема данных на сервере ARIS SCADA на закладке «Оборудование» следует использовать следующие компоненты:
- Драйвер UDP;
- Синком-IP;
- Порт 1;
- UNITM.

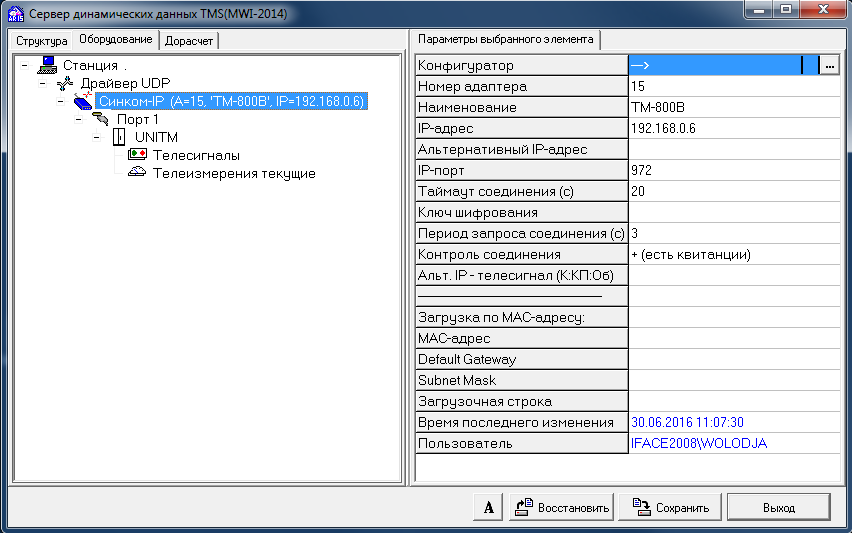

Пример настроек сервера ARIS SCADA (компоненты - Синком-IP и Порт 1):

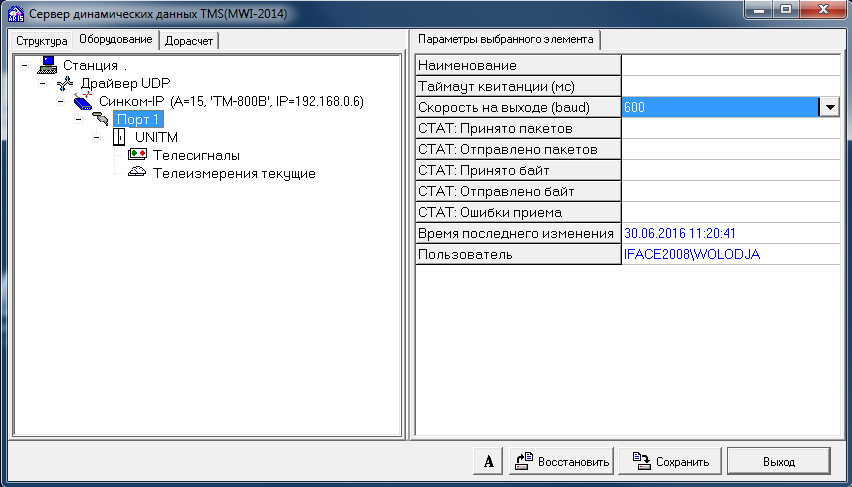

Параметр ‘Скорость на выходе (baut)’ не обязателен, но рекомендуется задавать его таким же, как и параметр ‘Скорость бит/с’ в настройках порта СОМ1 контроллера.
