Каждая посылка с типом данных «ТС» позволяет записать в 1 регистр устройства до 16 ТС из массива ТС контроллера.
Чтобы настроить посылку необходимо выполнить следующие действия:
Задать параметру «Код функции» значение «6 – MODBUS запись рег.».
Задать параметру «Тип данных» значение «ТС».
Задать параметру «Кол-во регистров» значение не больше 16.
В случае записи данных типа ТС по коду функции 6, параметр указывает на количество записываемых в регистр ТС из массива ТС контроллера. Так как одна посылка может писать только в 1 регистр(16 бит) устройства, количество записываем ТС ограничено шестнадцатью.

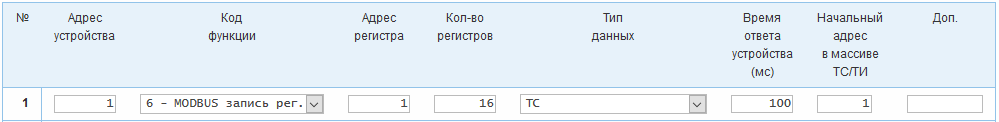

Пример: Посылка №1 будет записывать в регистр 1 устройства с адресом 1 шестнадцать ТС. ТС будут считываться из массива ТС контроллера начиная с адреса 1.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
