Каждая посылка с типом данных «ТИ» позволяет записать в 1 регистр устройства 1 ТИ из массива ТИ контроллера.
Чтобы настроить посылку необходимо выполнить следующие действия:
Задать параметру «Код функции» значение «6 – MODBUS запись рег.».
Задать параметру «Тип данных» значение, в зависимости от поддерживаемого опрашиваемым устройством типа 16-битных данных:
Тип «16 бит, без знака» – ТИ будет передано как целое число без знака 16 бит (диапазон 0 - 65535).
Тип «16 бит <–>, без знака» – прежде чем передать ТИ, записанное как целое число без знака 16 бит (диапазон 0 - 65535), байты этого ТИ будут поменяны местами.
Тип «16 бит, со знаком» – ТИ будет передано как целое число со знаком 16 бит в дополнительном коде (диапазон -32767 +32767).
Тип «16 бит <–>, со знаком» – прежде чем передать ТИ, записанное как целое число со знаком 16 бит в дополнительном коде (диапазон -32767 +32767), байты этого ТИ будут поменяны местами.
Задать параметру «Кол-во регистров» значение 1.
В случае записи данных типа ТИ по коду функции 6, параметр указывает на количество записываемых в регистр ТИ из массива ТИ контроллера. Так как одна посылка может писать только в 1 регистр(16 бит) устройства, можно записать только 1 ТИ.

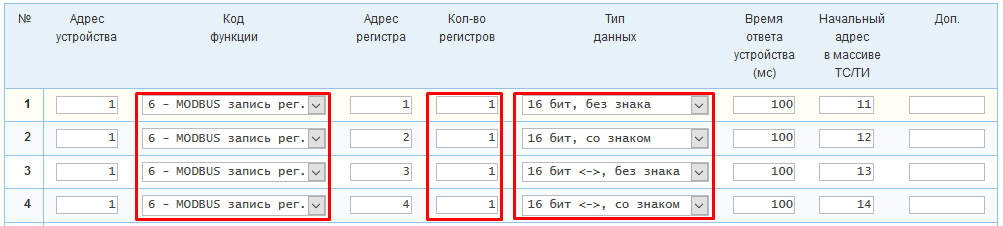

Пример: Посылка №1-4 будет записывать в регистры 1-4 устройства с адресом 1 по одному ТИ каждая. Посылки №1-4 будут записывать ТИ с адресами 1-4 соответственно.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
