Функция проброса пакетов МЭК 60870-5-104 позволяет организовать информационный обмен между ВУ и коммуникационными контроллерами серии Синком-Д, находящихся в разных сегментах локальной сети.
Чтобы настроить режим «Транзит» необходимо выполнить следующие действия:
Открыть вкладку «Каналы связи».
Перейти к разделу «ТСР-порты».
Задать параметру «Порт x» значение доп.функции «транзит», где x – номер настраиваемого TCP-порта.
Задать параметру «Порт x» значение «ETH1» или «ETH2», где x – номер настраиваемого TCP-порта.
Для работы в режиме клиент «Клиент» TCP перед IP-адресами должен быть установлен символ «*».
Для запрета соединения с TCP-портом, необходимо задать символ «-».

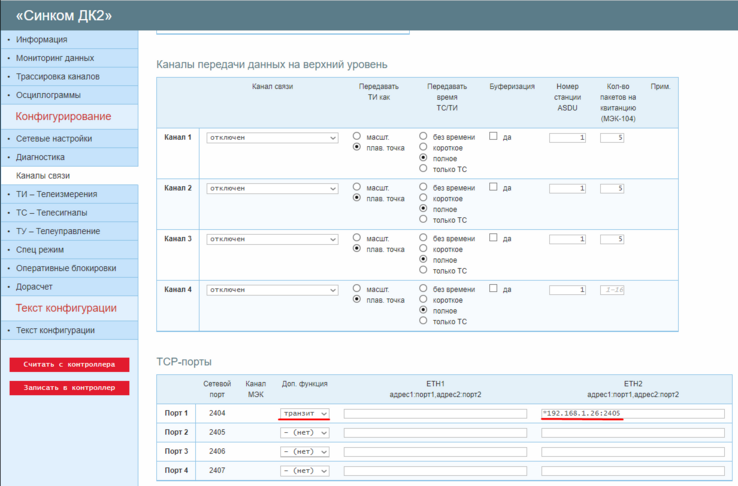

Пример:
Для порта Eth1 контроллера: TCP-порт №1 находится в режиме "транзита" пакетов МЭК-104 от источника данных МЭК-104, который присоединяется к контроллеру по Eth2 по порту 2405 с IP-адресом 192.168.1.26.
