4.17.2.1. Передача через Ethernet-порт

Чтобы настроить обмен по протоколу МЭК 60870-5-104 необходимо выполнить следующие действия:

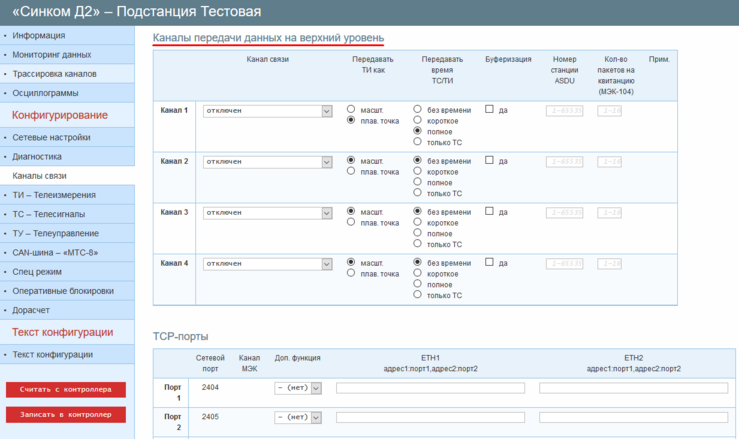

Открыть вкладку «Каналы связи».
Перейти к разделу «Каналы передачи данных на верхний уровень».

Задать параметру «Канал связи» значение «60870-5-104, TCP-порт x», где x – номер настраиваемого TCP-порта.
Задать параметру «Передавать ТИ как» значение «масшт.» или «плав.точка».

Контроллеры серии «Синком-Д» могут передавать значения ТИ в масштабируемом формате («масшт.») или как числа с плавающей точкой («плав.точка»).

Задать параметру «Передавать время ТС/ТИ» значение «без времени», «короткое», «полное» или «только ТС».

Параметр задаёт формат в котором передаются метки времени ТС и спорадических ТИ: «без времени» – метки времени не передаются; «короткое» – метки времени передаются в коротком формате; «полное» – метки времени передаются в полном формате (56 бит), «только ТС» – передаются только метки времени ТС.

Задать параметр «Номер станции ASDU».

При передаче в протоколе МЭК 60870-5-104 параметр определяет номер ASDU.

Задать параметр «Кол-во пакетов на квитанцию».

Значение от 1 до 16.

При необходимости, установить признак «Буферизация».

Когда признак установлен контроллер, в момент установления соединения, передаёт архив спорадических ТС. В противном случае архив не передаётся.

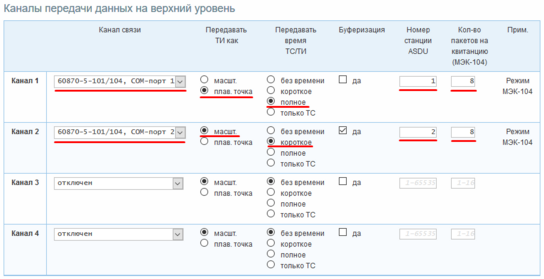

Пример: Канал связи 1 будет передавать данные на «верхний уровень» в протоколе МЭК 60870-5-104 через TCP-порт 1. ТИ будут передаваться в формате числа с плавающей точке. Метки времени спорадических ТИ будут передаваться в полном формате. Номер ASDU – 1. Количество пакетов на квитанцию – 8. Архив спорадических ТС при установлении соединения передаваться не будет. Канал связи 2 будет передавать данные на «верхний уровень» в протоколе МЭК 60870-5-104 через TCP-порт 2. ТИ будут передаваться в масштабируемом формате. Метки времени спорадических ТИ будут передаваться в коротком формате. Номер ASDU – 2. Количество пакетов на квитанцию – 8. При установлении соединения будет предан архив 256 спорадических ТС.

Для каждого из Ethernet-портов контроллера, существует возможность задать «белый список» IP-адресов и портов для проверки допустимости соединения по протоколу МЭК 60870-5-104 и режим «Клиент» TCP, в котором контроллер сам будет соединяться с сервером по указанным IP-адресам и портам.

Чтобы настроить «белый список» необходимо указать до 2 IP-адресов и, опционально, портов для каждого Ethernet-порта контроллера. Для работы в режиме клиент «Клиент» TCP перед IP-адресами должен быть установлен символ «*».

Для запрета соединения с TCP-портом, необходимо задать символ «-».

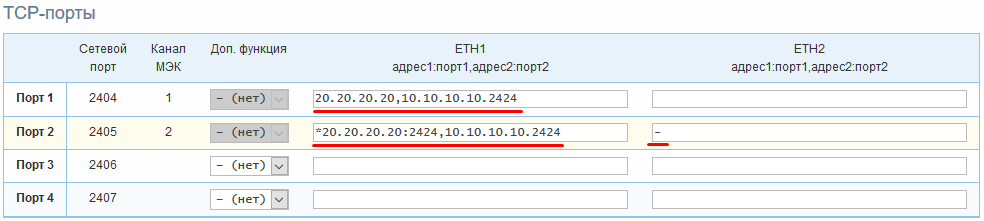

Пример:

Для порта Eth1 контроллера: TCP-порт №1 находится в режиме ожидания соединения от клиента с IP-адресом 20.20.20.20 и клиента с адресом 10.10.10.10 и исходящим портом 2424. TCP-порт №2 находится в режиме попыток соединения («Клиент» TCP) с IP-адресами 20.20.20.20 и 10.10.10.10 по портам 2424.

Для порта Eth2 контроллера: TCP-порт №1 находится в режиме ожидания соединения с любым клиентом. Соединения с TCP-портом №2 запрещены.

Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
