4.17.2.3. Передача через COM-порт с помощью GPRS-модема
Чтобы настроить обмен по протоколу МЭК 60870-5-104 необходимо выполнить следующие действия:

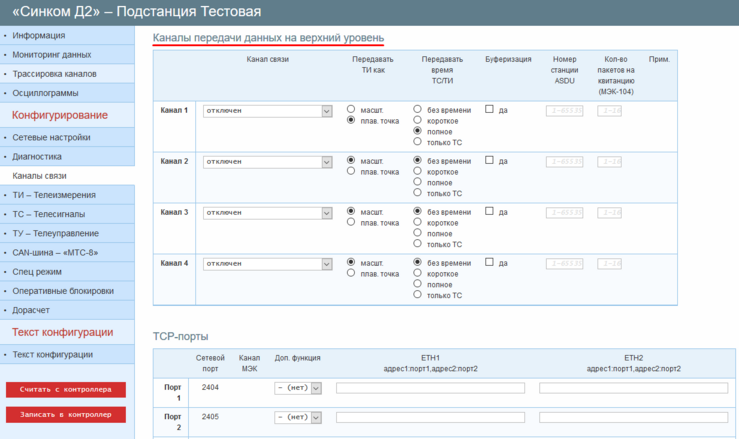

Открыть вкладку «Каналы связи».
Перейти к разделу «Каналы передачи данных на верхний уровень».
Задать параметру «Канал связи» значение «60870-5-101/104, COM-порт x», где x – номер настраиваемого асинхронного порта.
Внимание: Встроенный GRPS-модем контроллера «Синком-ДКП» до 2016 года подключен к COM1, после 2016 года – к COM2.
Задать параметру «Передавать ТИ как» значение «масшт.» или «плав.точка».
Контроллеры серии «Синком-Д» могут передавать значения ТИ в масштабируемом формате («масшт.») или как числа с плавающей точкой («плав.точка»).
Задать параметру «Передавать время ТС/ТИ» значение «без времени», «короткое», «полное» или «только ТС».
Параметр задаёт формат в котором передаются метки времени ТС и спорадических ТИ: «без времени» – метки времени не передаются; «короткое» – метки времени передаются в коротком формате; «полное» – метки времени передаются в полном формате (56 бит), «только ТС» – передаются только метки времени ТС.
Задать параметр «Номер станции ASDU».
При передаче в протоколеМЭК 60870-5-104параметр определяет номер ASDU.
Задать параметр «Кол-во пакетов на квитанцию».
Значение от 1 до 16.
Внимание: рекомендуемое значение для GPRS-модемов – 8.
При необходимости, установить признак «Буферизация».
Когда признак установлен контроллер, в момент установления соединения, передаёт архив спорадических ТС. В противном случае архив не передаётся.

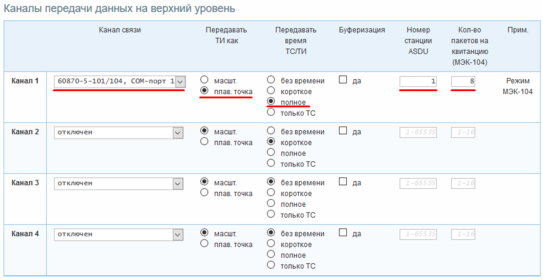

Пример: Канал связи 1 будет передавать данные на «верхний уровень» в протоколе МЭК 60870-5-104 через COM-порт 1. ТИ будут передаваться в формате числа с плавающей точке. Метки времени спорадических ТИ будут передаваться в полном формате. Номер ASDU – 1. Количество пакетов на квитанцию – 8. Архив спорадических ТС при установлении соединения передаваться не будет.
Перейти к разделу «COM-порты (асинхронные)».
Задать параметру «Режим» портов, которые планируется задействовать, значение в соответствии с необходимым интерфейсом.
Внимание:Порты 3 и 4 контроллеров серии «Синком-Д» могут работать только по интерфейсу RS-485.
Задать параметр «Скорость» портов, которые планируется задействовать.
Параметр определяет скорость обмена по порту. Рекомендуемая скорость: 9600 бод.
Задать параметры «Четность» и «Стоповый бит» портов, которые планируется задействовать.
Рекомендуемые значения параметра «Чётность»: Чётная.
Рекомендуемые значения параметра «Стоповый бит»: 1 бит.

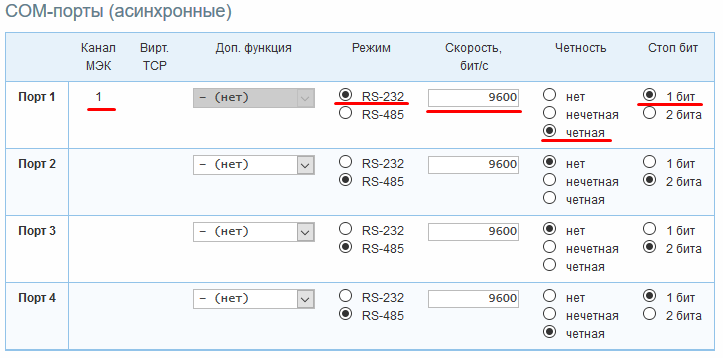

Пример: Согласно примеру выше, порт COM1 используется для обмена с «верхним уровнем» через GPRS-модем. Используемый интерфейс – RS-232. Скорость обмена 9600 бод. Контроль чётности с 1 стоп-битом.
