Чтобы настроить приём ТС по протоколу МЭК 60870-5-101 необходимо выполнить следующие действия:

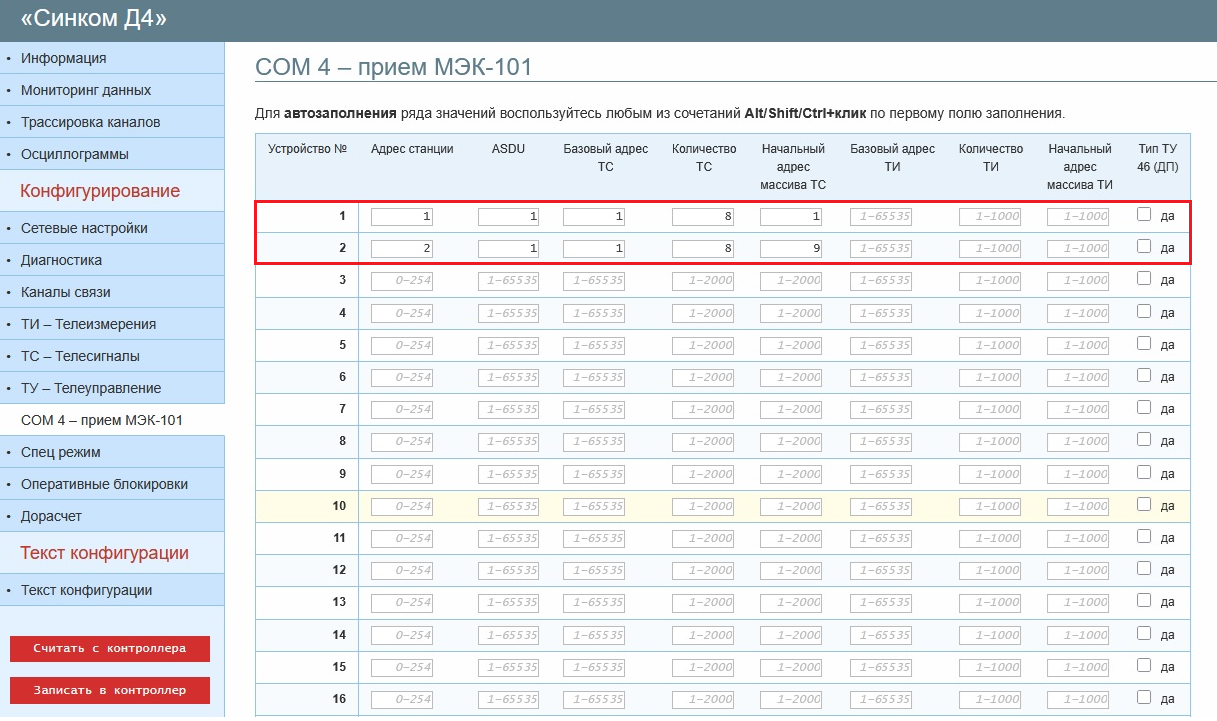

Открыть вкладку «COM4 – прием МЭК-101».
Задать параметры «Адрес станции» и «ASDU».
Внимание: параметр«ASDU» должен быть всегда равен 1. Параметр«Адрес станции» должен быть в диапазоне от 1 до 254.
Задать параметры «Базовый адрес ТС» и «Количество ТС».
Параметр «Количество ТС» равен 8 при использовании режима «Однопозиционные ТС» и равен 4 при использовании режима «Двухпозиционные ТС», а «Базовый адрес ТС» равен 1.
Задать параметры «Начальный адрес массива ТС».
Этот параметр позволяет задать адрес в массиве ТС контроллера , начиная с которого будут записываться принимаемые ТС.
Внимание: Заданные для запроса адреса в массиве ТС не должны пресекаться с адресами ТС полученных из других источников.
Внимание: частота общего опроса по команде 100 и установки времени – фиксированные значения. Общий опрос производится раз в 15 сек. Установка времени раз в 3 минут.
Пример: Контроллер будет опрашивать устройство с адресом станции 1 и ASDU 1. Будет считываться 8 ТС. ТС будут считываться начиная с адреса 1 и записываться в массив ТС контроллера начиная с адреса 1.

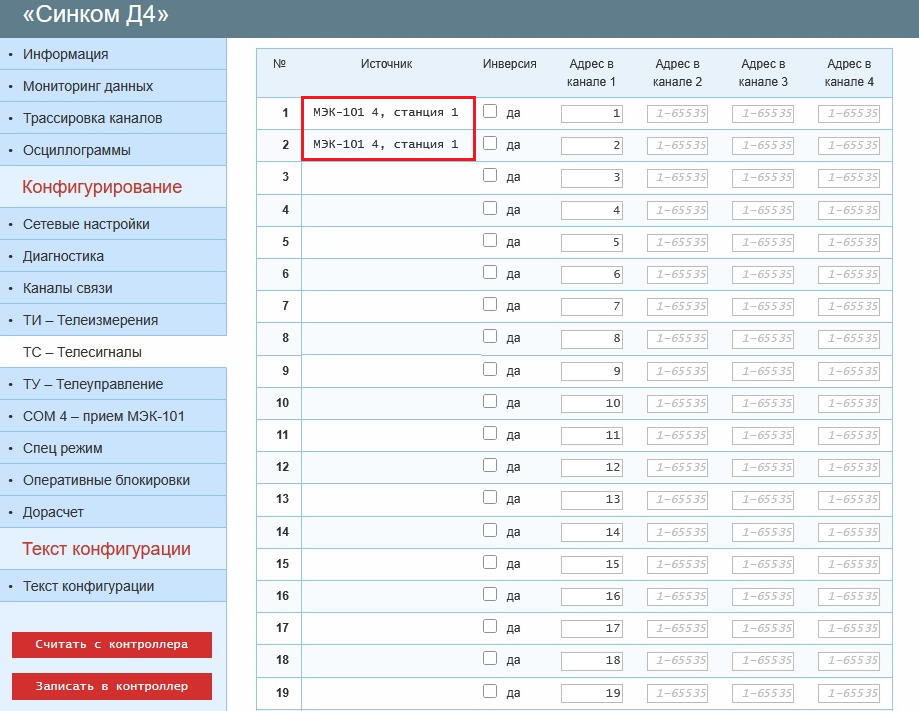

После настройки, все полученные ТС будут отражены во вкладках «ТС – Телесигналы»в соответствии с конфигурацией и значением параметров «Начальный адрес в массиве ТС».
Пример: В соответствии с примером выше, ТС №1-8 – ТС считанные с устройства №1.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
