4.5.2. Настройка телеуправления на базе модулей серии МТУ4МЕ и МТУ16МЕ
Чтобы настроить ретрансляцию ТУ по протоколу МЭК 60870-5-101 в модуле МТУ4МЕ и МТУ16МЕ необходимо выполнить следующие действия:
-

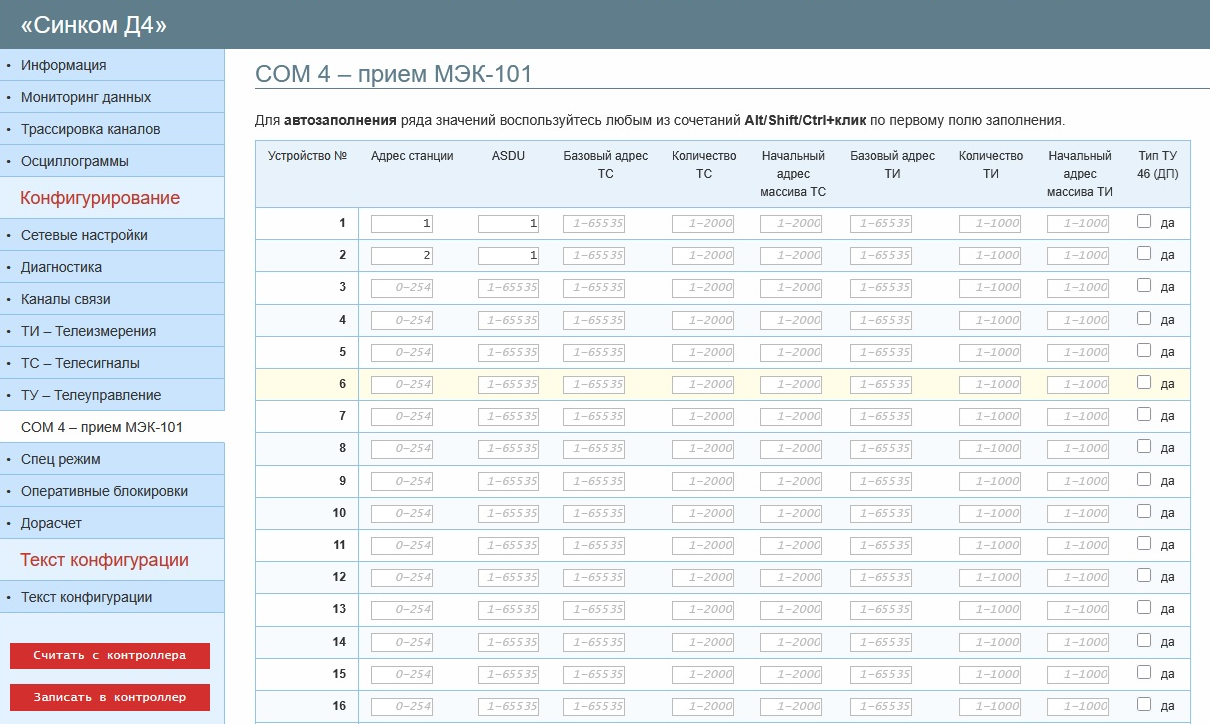

Открыть вкладку «COM4 – прием МЭК-101».
-
Задать параметры «Адрес станции» и «ASDU».
Внимание: параметр «ASDU» должен быть всегда равен 1. Параметр «Адрес станции» должен быть в диапазоне от 1 до 254.
-
При необходимости использовать ТУ типа 46 (2 бит), установить признак «Тип ТУ 46 (ДП)».
-

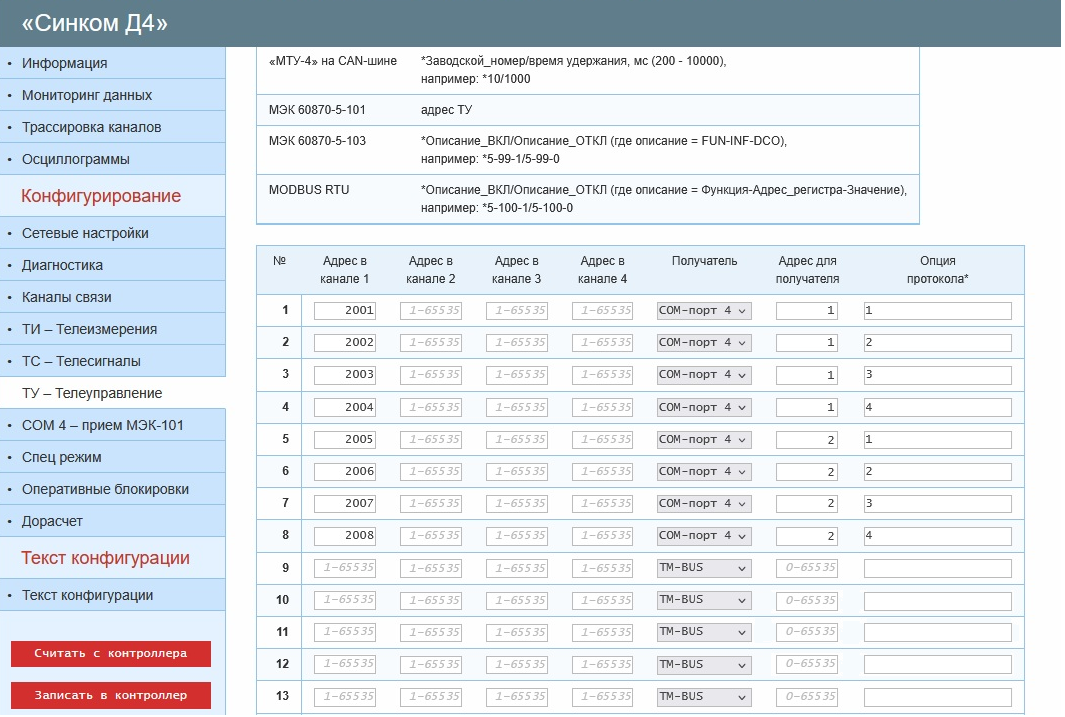

Открыть вкладку «ТУ – Телеуправление».
Внимание: Дальнейшая настройка выполняет для каждого объекта ТУ (Один объект = команды ВКЛ и ОТКЛ).
В параметре «Опции протокола» задаётся адрес объекта ТУ для МТУ4МЕ от 1 до 4, для МТУ16МЕ от 1 до 16.
-
Настроить адреса ТУ в каналах связи с «верхним уровнем».
Рекомендуется начинать адреса с 2001.
Внимание: адреса в канале не должны пересекаться с адресами ТС и ТИ.
Пример: в примере ниже контроллер ретранслирует полученные от верхнего уровня ТУ с адресами 2001-2012.
