4.5.2. Настройка телеуправления на базе модулей серии «ТУ430»
Чтобы настроить выдачу команд телеуправления с помощью модулей «ТС430» необходимо выполнить следующие действия:

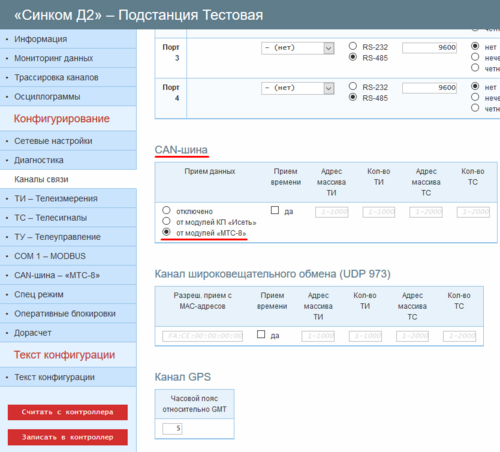

Подключиться к Web-конфигуратору и открыть вкладку «Каналы связи».
В разделе «CAN-шина» установить параметр «Приём данных» в положение «от модулей КП "Исеть"» для модулей младше версии 5, и «от модулей "МТС-8"» для модулей версии 5 и старше.

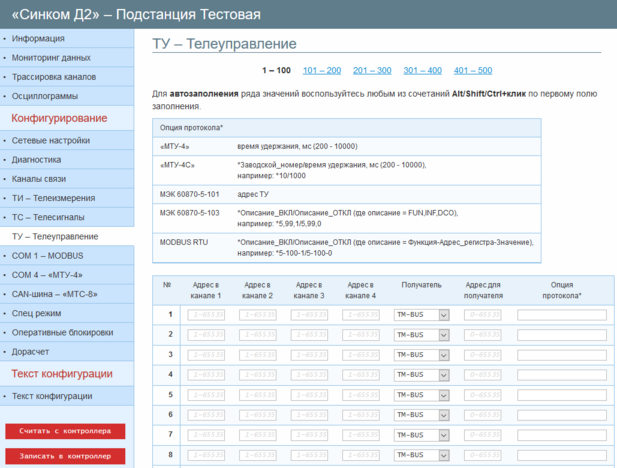

Открыть вкладку «ТУ – Телеуправление».
Внимание: Дальнейшая настройка выполняет для каждого объекта ТУ (Один объект = команды ВКЛ и ОТКЛ).
Задать параметру «Получатель» значение «CAN-шина 1».
Задать параметр «Адрес для получателя».
Параметр «Адрес для получателя» указывает на номер объекта ТУ на модуле. Для каждого модуля значение параметра должно быть равно от 1 до 16. Значения для одного модуля повторяться не должны.

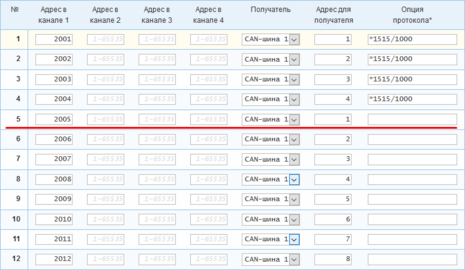

Пример: В примере приведённом ниже выполняется конфигурирование одного модуля «ТУ430» и одного модуля серии «МТУ-4» с заводским номером 1515. Параметр «Адрес для получателя», для объекта ТУ №5, равный 1 указывает на то, что команды ВКЛ и ОТКЛ этого объекта будут выполняться на реле №1 и №2 модуля соответственно.
Настроить адреса ТУ в каналах связи с «верхним уровнем».
Рекомендуется начинать адреса с 2001.
Внимание: адреса в канале не должны пересекаться с адресами ТС и ТИ.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
Внимание: настройка времени удержания реле для модулей «ТУ430» осуществляется в самом модуле (см. РЭ «ТУ430»).
