4.5.1. Настройка телеуправления на базе модулей серии «МТУ-4» версии 4 и старше
Чтобы настроить выдачу команд телеуправления с помощью модулей серии «МТУ-4» версии 4 и старше необходимо выполнить следующие действия:

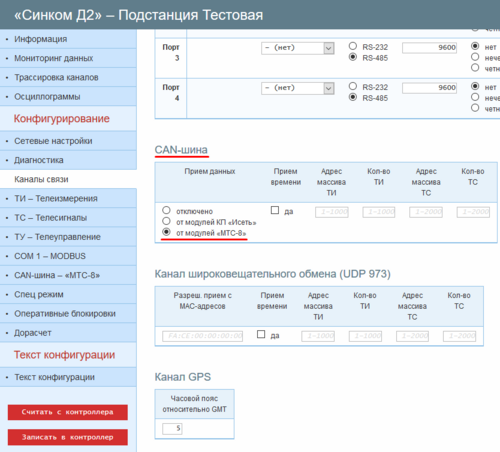

Подключиться к Web-конфигуратору и открыть вкладку «Каналы связи».
В разделе «CAN-шина» установить параметр «Приём данных» в положение «от модулей "МТС-8"».

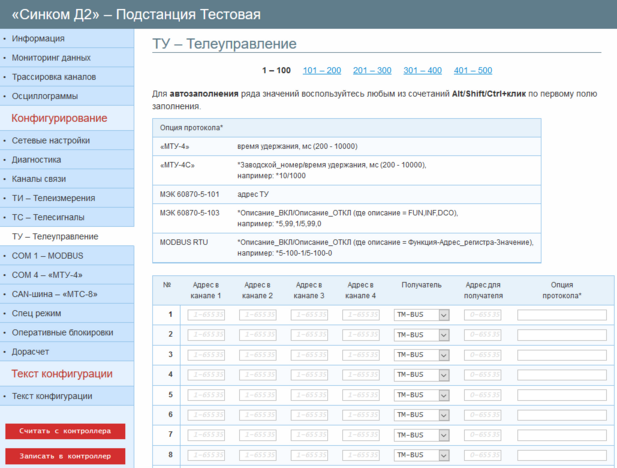

Открыть вкладку «ТУ – Телеуправление».
Внимание: Дальнейшая настройка выполняет для каждого объекта ТУ (Один объект = команды ВКЛ и ОТКЛ).
Задать параметру «Получатель» значение «CAN-шина 1».
Задать параметр «Адрес для получателя».
Параметр «Адрес для получателя» указывает на номер объекта ТУ на модуле. Для каждого модуля значение параметра должно быть равно от 1 до 4. Значения для одного модуля повторяться не должны.

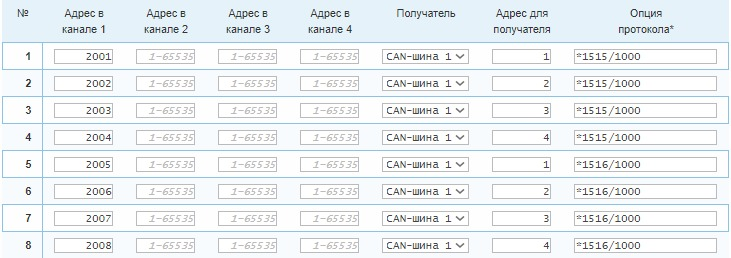

Пример: В примере приведённом ниже выполняется конфигурирование двух модулей «МТУ-4 РК»с заводскими номерами 1515 и 1516. Параметр «Адрес для получателя», для объекта ТУ №1, равный 1 указывает на то, что команды ВКЛ и ОТКЛ этого объекта будут выполняться на реле №1 и №2 модуля с заводскими номером 1515 соответственно.
Задать параметр «Опции протокола».
В параметре «Опции протокола» задаётся заводской и номер и время удержание реле в формате *Заводской_номер/Время_удержания.
Время удержание задаётся в диапазоне от 200 до 10000 мсек. Рекомендуемые значения для модулей серии «МТУ-4» – 1000 мсек.
Пример: В примере приведённом ниже параметр «Опции протокола» равен *1515/1000 и *1516/1000 , где 1515,1516 – заводские номера модулей и 1000 – время удержания реле.
Настроить адреса ТУ в каналах связи с «верхним уровнем».
Рекомендуется начинать адреса с 2001.
Внимание: адреса в канале не должны пересекаться с адресами ТС и ТИ.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
