Работа функции рассмотрена на примере с передачей данных в четыре канала связи с верхним уровнем, каждый из которых имеет возможность дистанционного управления.

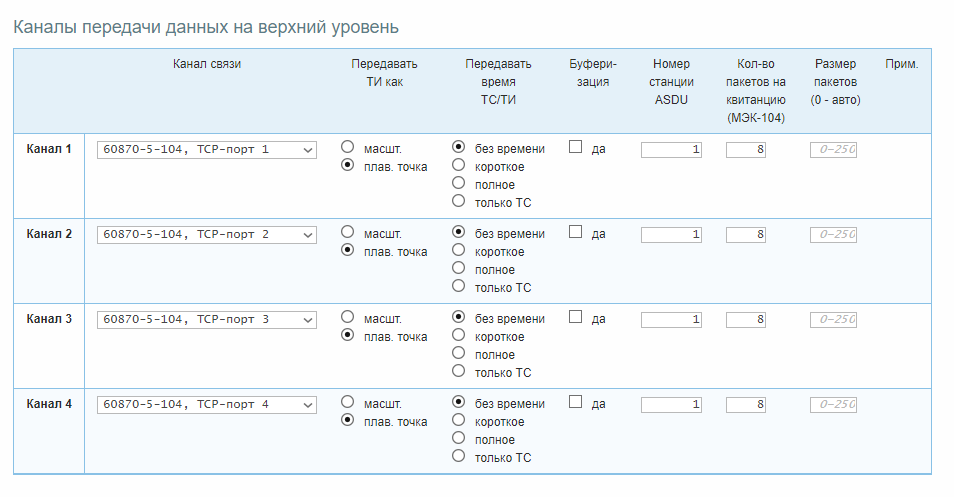

Вкладка «Каналы связи».

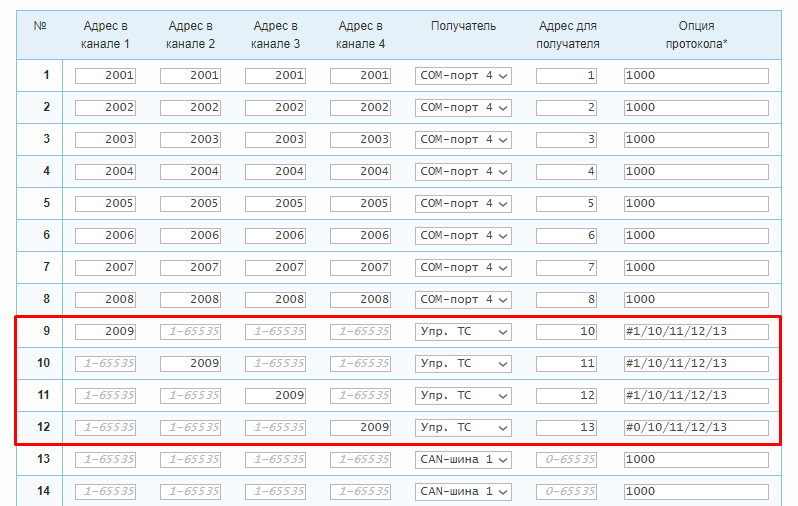

Для каждого из канала связи необходимо настроить адресацию телеуправление осуществляющее функцию захвата. Адреса в каналах могут быть разные.
Для настроенных адресов телеуправления необходимо выбрать тип "Упр. ТС" в настройке параметра "Получатель".
В параметре "Адрес для получателя" для каждого канала связи необходимо указать свободный ТС из общего массива телесигналов контроллера.
Параметр "Опция протокола" описывается по следующему принципу: #реж/ТС1/ТС2/ТС3/ТС4 где,
ТС1,ТС2,ТС3,ТС4 - телесигналы из общего массива данных контроллера. Располагаются по приоритету: ТС1 - высший приоритет (может перехватить ТС2,ТС3,ТС4), ТС4 - низший.
реж=0 захват только при всех снятых. При выборе данного режима, осуществить перехват ТУ невозможно.
реж=1 перехват управления при занятых менее приоритетных.
Вкладка «ТУ - Телеуправление».

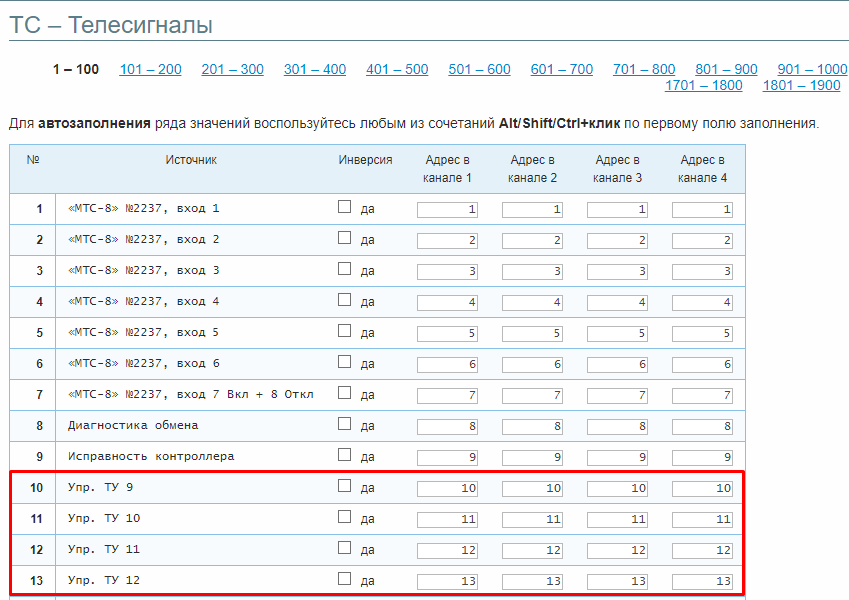

Для выбранных телесигналов, необходимо настроить адресацию в каждом канале. Для этого необходимо перейти на вкладу "ТС - Телесигналы", настроенные ТС будут выделены записью "Упр. ТУ №" в строках параметра "Источник", для каждого ТС заполнить параметр "Адрес в канале".
