4.22. Настройка передачи ТС по каналам связи с «верхним уровнем»

Чтобы настроить передачу ТС на «верхний уровень» необходимо выполнить следующие действия:

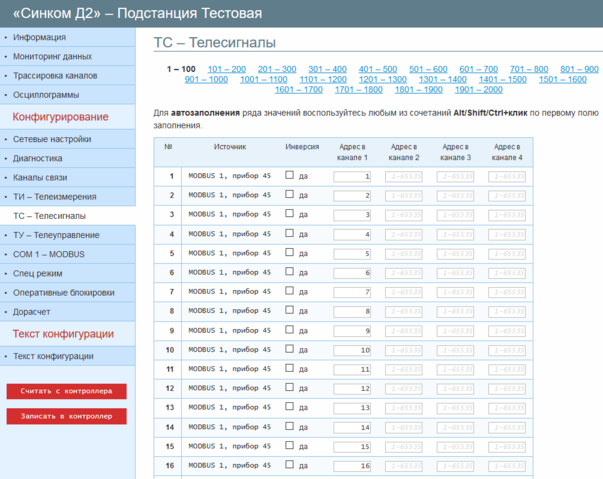

  • Открыть вкладку «ТС – Телесигналы».
  • Настроить адреса ТС в каналах связи с «верхним уровнем» для каждого из регистров и, по необходимости, установить признак «Инверсия».
    Адреса в канале 1 устанавливаются автоматически в соответствии с адресом в массиве ТС контроллера. По необходимости они могут быть изменены.
    Внимание: адреса в канале не должны пересекаться с адресами ТУ и ТИ.

Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
