4.21. Настройка передачи ТИ по каналам связи с «верхним уровнем»
Чтобы настроить передачу ТИ на «верхний уровень» необходимо выполнить следующие действия:

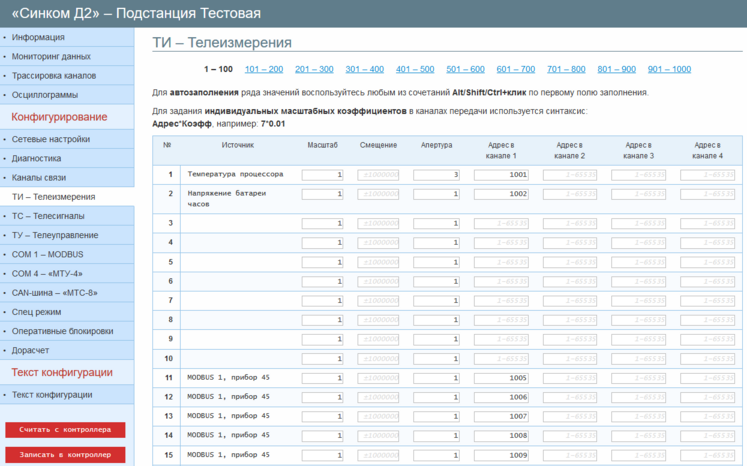

Открыть вкладку «ТИ– Телеизмерения».
Задать параметры «Масштаб» и, по необходимости, «Смещение».
Данные ТИ хранятся в памяти контроллера в виде масштабированного значения (с учетом параметров «Масштаб» и «Смещение») в формате числа с плавающей точкой. «Масштаб» – это десятичное число в диапазоне 0.00001 до 9999999. При мониторинге контроллера ТИ отображаются в формате хранения.
Задать параметр «Апертура».
Параметр «Апертура» – это величина, которая используется контроллером для определения необходимости спорадической передачи ТИ в каналы связи. Если текущее значение ТИ стало отличаться от ранее переданного значения на величину большую, чем значение апертуры, то принимается решение о необходимости передачи ТИ.
Настроить адреса ТИ в каналах связи с «верхним уровнем».
При передаче данных на верхний уровень для каждого ТИ в каждом поле «Адрес в канале » можно задать дополнительный индивидуальный масштабный коэффициент, который отделяется от адреса символом ‘*’. Данные, передаваемые на верхний уровень масштабируются дважды.

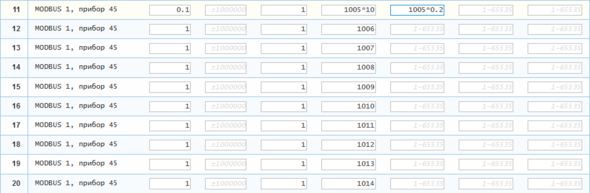

Пример: В примере, приведенном ниже, при мониторинге контроллера будет отображаться с учетом масштабного коэффициента 0.1. В канале 1 это ТИ будет передаваться под адресом 1005 в масштабе 0.1*10, а в канал 2 - под адресом 1005 в масштабе 0.1*0.2.
Рекомендуется начинать адреса с 1001.
Внимание: адреса в канале не должны пересекаться с адресами ТС и ТУ.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
