4.23. Настройка оперативных блокировок

Контроллеры серии «Синком-Д» позволяют настроить логику блокировок для до 128 реле блокировки.
Для проверки настроек разделяются два главных условия: когда аппарат должен быть включен и когда отключен. Для каждого из главных условий можно задать по 60 адресов ТС которые должны быть включены и отключены для выполнения условия.
Также, существует возможность задать адрес ТС, определяющий состояние управления коммутационного аппарата (местное/дистанционное), и вид состояния управления, который определяет значение этого ТС равное 1.

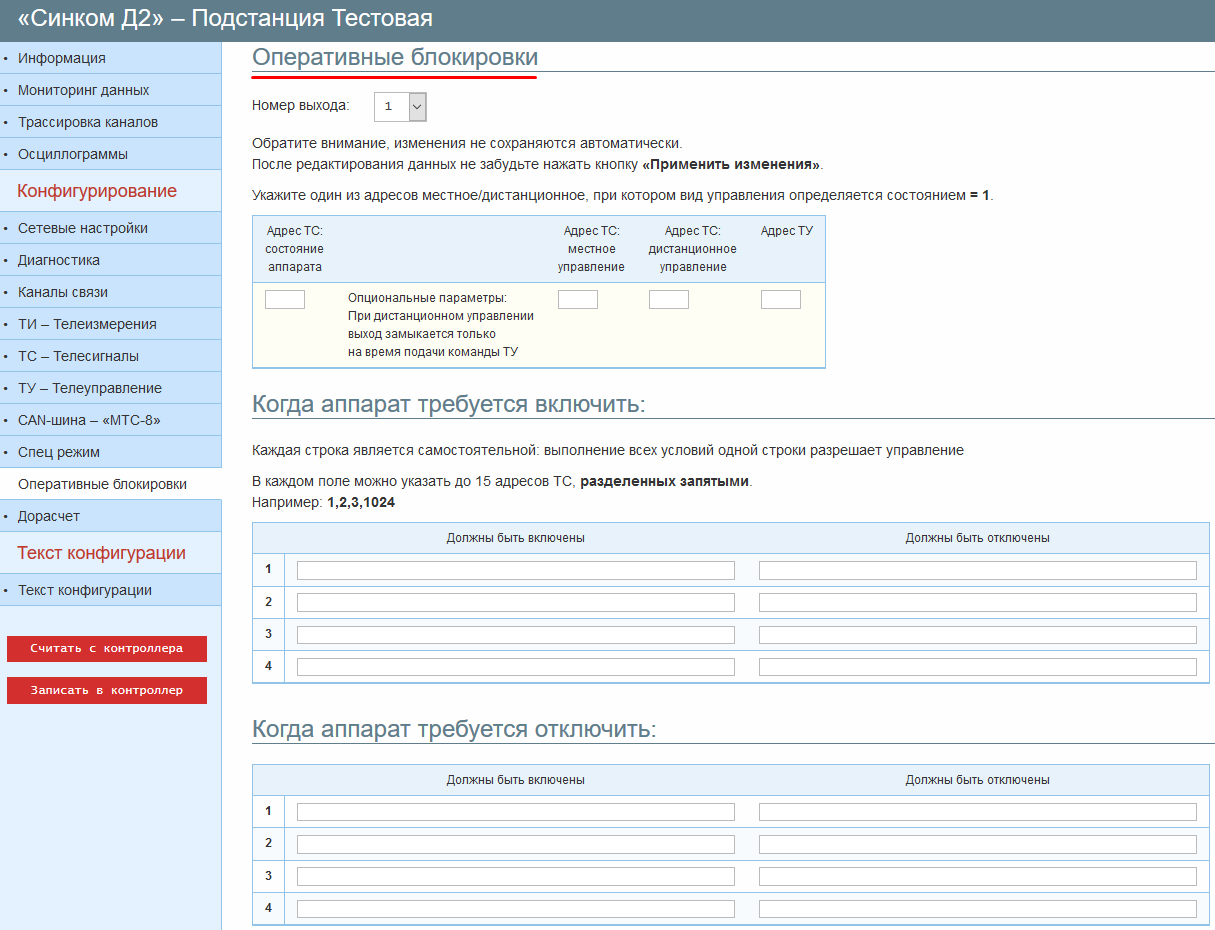

Чтобы настроить логику блокировки необходимо выполнить следующие действия:
Внимание: Настройку необходимо выполнять для каждого реле блокировки.
Внимание: Во вкладке "Оперативные блокировки" описываются выходы реле блокировочного модуля ТУ430Б. Выходы реле данного модуля предназначены для осуществления длительного по времени воздействия на замки электромагнитной блокировки, которые в свою очередь запрещают или разрешают переключение приводов коммутационных аппаратов. Адреса модулей ТУ430Б, используемые для блокировок, и адреса модулей ТУ430, используемые для телеуправления, не должны пересекаться в общем адресном пространстве CAN-шины.
Параметр «Номер выхода» указывает на номер реле модуля «ТУ430Б». Каждый модуль работает максимум с 32 реле.
Пример: «Номер выхода» равный 32 будет указывать на то, что логика настроена для 32 реле первого модуля «ТУ430Б». «Номер выхода» равный 33 будет указывать на то, что логика настроена для 1 реле второго модуля «ТУ430Б».
Параметр «Адрес ТС: состояние аппарата» на адрес в массиве ТС контроллера, который отражает состояние коммутационного аппарата и к которому привязана команда ТУ.
Внимание: Если ТС состояния коммутационного аппарата является 2-битным, то при неопределенном его состоянии (00), будет разрешено управление, при условии, если остальная логика оперативной блокировки разрешает ТУ.
Одному из параметров задаётся значение адреса ТС в массиве контроллера, который отвечает за состояние управления коммутационного аппарата.
«Адрес ТС: местное управление» – значение ТС, равное 1 будет означать состояние управления  «местное управление».
«Адрес ТС: дистанционное управление» – значение ТС, равное 1, будет означать состояние управления  «дистанционное управление».
Параметр определяет адрес ТУ к которому применяется блокировка.
«Должны быть включены»  – параметр в котором указываются адреса ТС в массиве контроллера, значение которых должно быть равно 1 для выполнения условия.
«Должны быть отключены»  – параметр в котором указываются адреса ТС в массиве контроллера, значение которых должно быть равно 0 для выполнения условия.
В каждую строчку может быть записано до 15 адресов. Адреса записываются через запятую.
Изменения необходимо применять для каждого настроенного выхода.

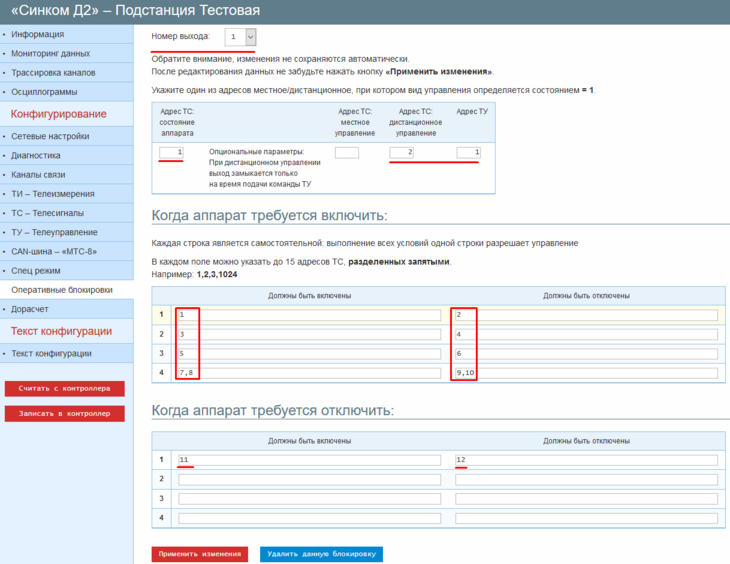

Пример: Настройка выполняется для 1 выхода первого блока «ТУ430Б». Адрес ТС состояния аппарата в массиве контроллера равен 1. Адрес ТУ, к которому применяется блокировка, равен 1.
Адрес ТС, определяющего состояние управления коммутационного аппарата, равен 2. Значение равное 1 для этого ТС будет означать состояние управления  «дистанционное управление».
Чтобы команда ТУ «ВКЛ» была разрешена, ТС по адресам 1, 3, 5, 7 и 8 должны быть равны 1, а ТС по адресам 2, 4, 6, 9 и 10 должны быть равны 0.
Чтобы команда ТУ «ОТКЛ» была разрешена, ТС по адресу 11 должен быть равен 1, а ТС по адресу 12 должен быть равен 0.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».

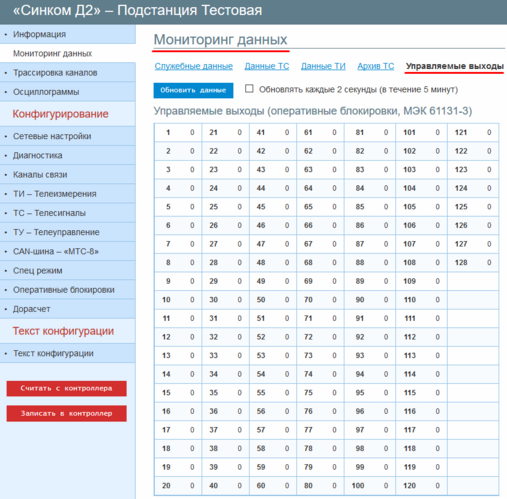

После завершения настройки, на вкладке «Мониторинг данных» в закладке «Управляемые выходы» можно посмотреть текущее состояние выходов оперативных блокировок.
Состояние управляемых выходов можно передавать на «верхний уровень» в качестве ТС (см. Настройка передачи ТС по каналам связи с «верхним уровнем»), использую адреса ТС начиная с 20000.

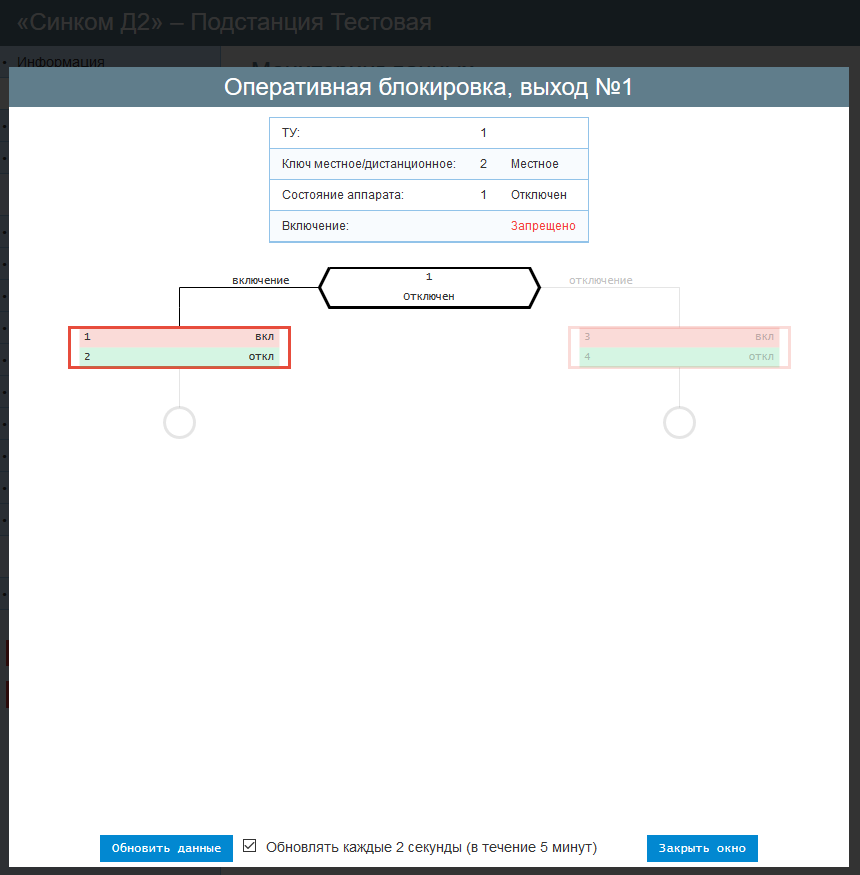

Если нажать левой кнопкой мыши на ячейку управляемого выхода, откроется дополнительное окно с визуальным представлением состояния ТС участвующих в логике блокировки.
