Контроллеры серии «Синком-Д» поддерживают считывание значений ТИ с метеостанции WXT520 по интерфейсу RS485.
Чтобы настроить обмен с метеостанцией необходимо выполнить следующие действия:

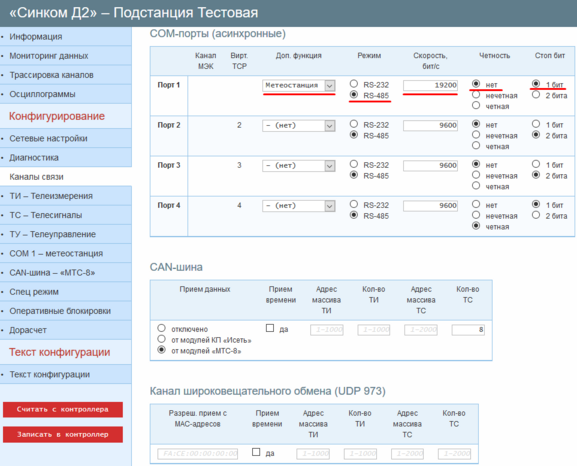

Открыть вкладку «Каналы связи».
Перейти к разделу «COM-порты (асинхронные)».
Задать параметрам порта, который планируется использовать для опроса, следующие значения:
Параметр
Значение
Доп. функция
Метеостанция
Режим
RS485
Скорость
19200
Чётность
нет
Стоп бит
1 бит

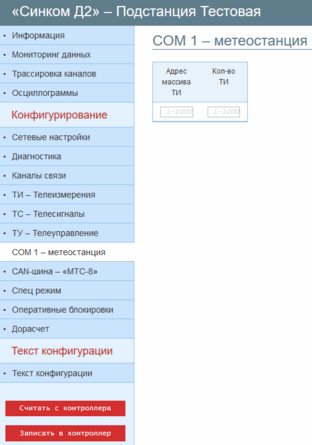

Открыть вкладку «COM x – метеостанция», где x – номер настраиваемого порта.
Задать параметр «Адрес массива ТИ».
Этот параметр позволяет задать адрес в массиве ТИ контроллера, начиная с которого будут записываться принимаемые ТИ.
Внимание: Заданные адреса в массиве ТИ не должны пресекаться с адресами ТИ полученных из других источников.
Задать параметру «Кол-во ТИ» значение «11».
Пример: Контроллер будет получать от метеостанции 11 ТИ и записывать их в свой массив ТИ начиная с адреса 11.

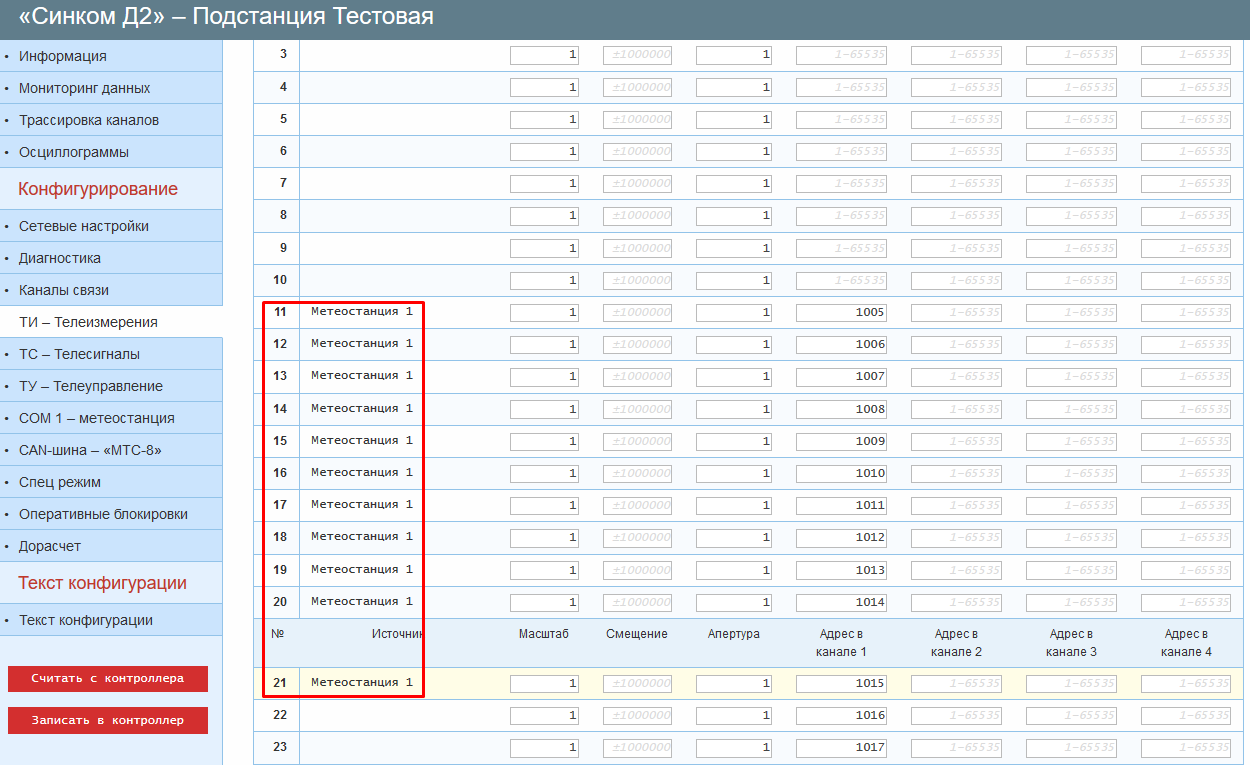

После настройки, все полученные ТИ будут отражены во вкладке «ТИ – Телеизмерения» в соответствии с конфигурацией и значением параметра «Адрес массива ТИ».
Пример: В соответствии с примером выше, ТИ №11-21 – ТИ считанные с метеостанции.
Для сохранения внесённых изменений необходимо нажать кнопку «Записать в контроллер».
