4.15. Настройка датчиков температуры контроллеров «Синком-ДКП» и «Синком-ДКП»/13.8
Контроллеры «Синком-ДКП» и «Синком-ДКП»/13,8 могут опрашивать до 6 датчиков температуры типа DS18B20. Прежде чем преступить к настройке опроса датчиков, необходимо определить их ID.
Чтобы определить ID датчика необходимо выполнить следующие действия:
Внимание: к контроллеру должен быть подключен только один датчик температуры.

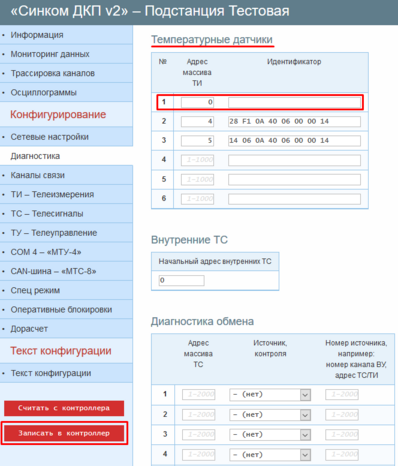

Открыть вкладку «Диагностика» и перейти к разделу «Температурные датчики».
Для строки №1 задать параметру «Адрес в массиве ТИ» значение 0. Параметр «Идентификатор» не заполнять.
Внимание: остальные строки могут быть заполнены.
Сохранить конфигурацию в контроллер.

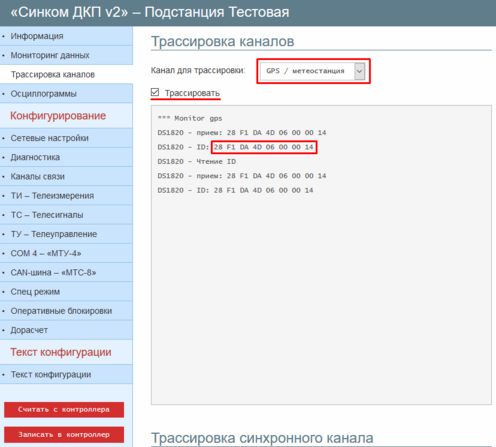

Перейти во вкладку «Трассировка каналов».
Задать параметру «Канал для трассировки» значение «GPS / метеостанция».
Установить признак «Трассировать».
Дождаться ответа от датчика температуры и записать его ID.
Чтобы настроить опрос датчиков температуры необходимо выполнить следующие действия:

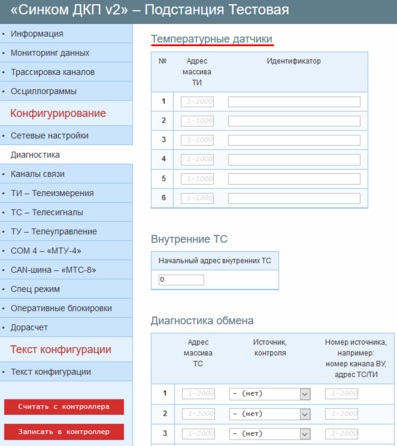

Открыть вкладку «Диагностика» и перейти к разделу «Температурные датчики».
В свободной строке заполнить параметры «Адрес в массиве ТИ» и «Идентификатор».
Внимание: если к контроллеру подключен только один датчик температуры, то заполнять параметр «Идентификатор» не обязательно.
Параметр «Адрес в массиве ТИ» указывает на адрес в массиве контроллера, по которому будет записано полученное ТИ.
Значение параметра «Идентификатор» должно быть равно ID опрашиваемого датчика температуры.
Сохранить конфигурацию в контроллер.

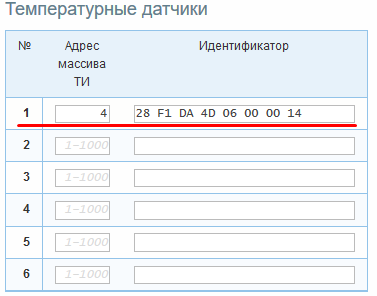

Пример: контроллер опрашивает датчик с ID «28 F1 DA 4D 06 00 00 14 » и записывает полученное значение в массив ТИ контроллера по адресу 4.
