8.1.3. Описание объекта (ТС, ТИТ, ТИИ)

Описание объекта вводится на уровне иерархии - КП. Допускается ввод описателей групп телепараметров (телесигналов, телеизмерений текущих, телеизмерений интегральных) и собственно самих телепараметров (ТС, ТИТ, ТИИ). Описание объектов ТУ выполняется в разделе 14.2 «Настройка оборудования». Разбиение телепараметров на группы условное, но рекомендуемое. При описании групп телепараметров обязательных для настройки параметров нет.

Добавление групп объектов:

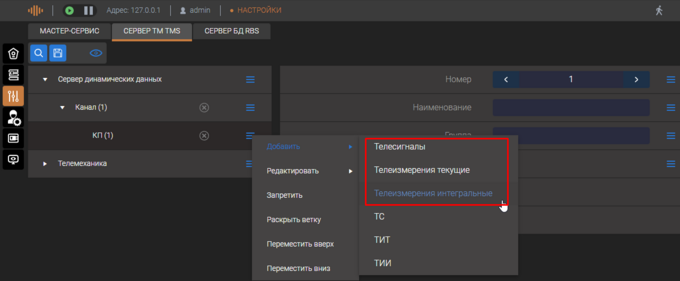

Для добавления группы объектов, необходимо открыть страницу меню "Настройка" выбрать пункт "Сервер динамических данных" - "Канал" - "КП" нажать кнопку

и выбрать необходимый тип группы.

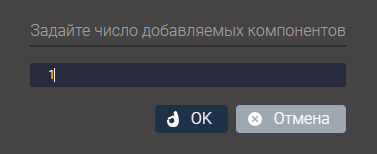

Для добавления нескольких групп объектов, необходимо в появившемся окне задать необходимое количество групп.

Добавление телепараметров:

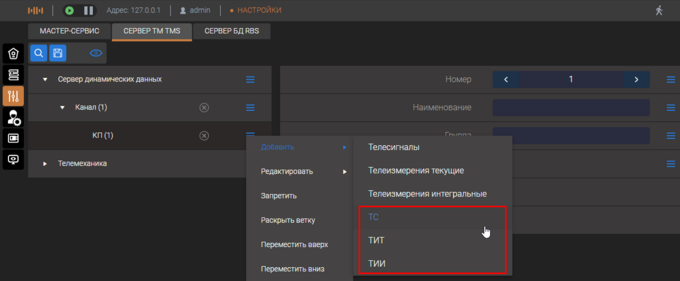

Для добавления объектов, необходимо открыть страницу меню "Настройка" выбрать пункт "Сервер динамических данных" - "Канал" - "КП" нажать кнопку

и выбрать выбрать необходимый тип объекта (ТС,ТИТ,ТИИ).

Для добавления большого количества объектов, необходимо в появившемся окне задать необходимое количество параметров.

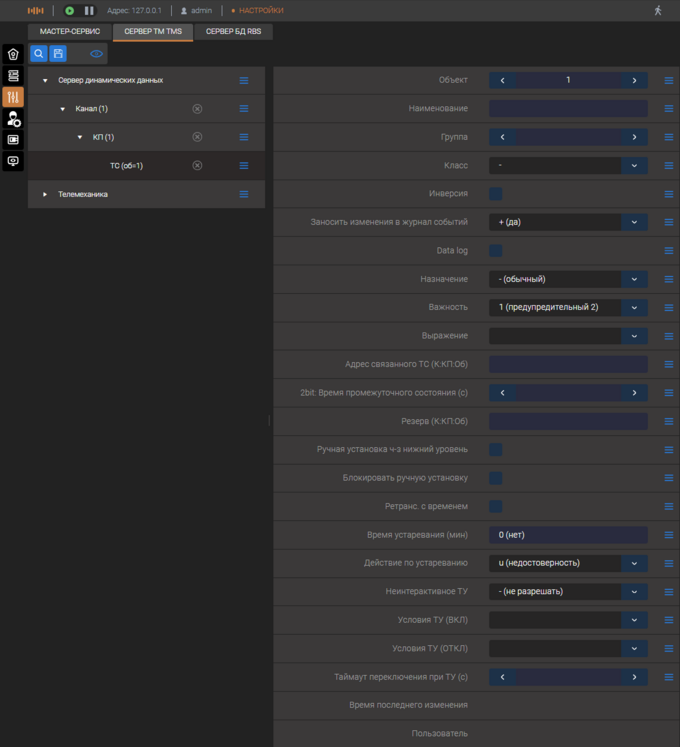

Перечень настраиваемых параметров для ТС:

Объект- уникальное для ТС данного КП число в диапазоне от 1 до 65535;
Наименование - произвольный текст, длиной не более 80 символов;
Группа - уникальное число в диапазоне от 0 до 65535, соответствующее номеру группы. Дополнительная возможность группировки параметров для удобства запроса групп;
Класс - используется для описания ТС, отображение которых требует нестандартного отображения. Например объекты ТС, поведение которых описывается более чем двумя состояниями (выключатель на выкатной тележке);
Инверсия - признак инверсии ТС при приёме (варианты настроек: «да», «нет»);
Заносить изменения в журнал событий – варианты настроек: да, нет, 0 (только ОТКЛ), 1 (только ВКЛ);
Datalog – признак файлового экспорта телеметрии в SQL базу данных (варианты настроек: «да», «нет»); Неактуальная настройка для версии 3.Х
Вид сигнала - варианты настроек: обычный (КА), аварийно - предупредительный (АПС);
Важность - варианты настроек по нарастанию степени важности: 0 - оперативное состояние, 1 - предупредительный 2, 2 - предупредительный 1, 3 - авария. Действует только при выставленном признаке «Заносить изменения в журнал событий»;
Выражение - выражение на языке ЯРД для вычисления значения ТС;
2bit: Время промежуточного состояния (сек) – допустимый промежуток времени на переход двухэлементного ТС из одного устойчивого состояния в другое;
Адрес связанного ТС (К:КП:Об) – ТС, параметры которого описываются, используется для отображения аварийного состояния ТС с указанным адресом - (К:КП:Об). Настройка применяется для назначения аварийного сигнала переключения выключателя, пример доступен в разделе
Резерв (К:КП:Об) - адрес ТС резервного датчика. Значение ТС берется с резервного датчика, если у основного взведён признак аппаратной или ручной недостоверности и не установлен признак ручного ввода. Недопустимо использование кольцевых (замкнутых по адресам) цепочек при описании резервных телепараметров;
Ручная установка через ССПИ – признак ручной установки, формируемый внешней системой сбора и передачи информации (варианты настроек: «да», «нет»);
Блокировать ручную установку – запрет ручной установки ТС;
Ретрансляция со временем - признак ретрансляции ТС с меткой времени (варианты настроек: «да», «нет»);
Время устаревания (мин) – если ТС не обновлялся в течении времени больше, чем заданное время устаревания, то взводится признак аппаратной недостоверности;
Действие по устареванию – функция определяет какое действие произвести с состоянием или с флагом ТС, если ТС не обновлялся в течении времени больше, чем заданное время устаревания. Возможные варианты действий:

- u недостоверность,

- значение в 0,

- значение в 1.

ТУ:
Неинтерактивное ТУ. Разрешает подачу команд ТУ автоматическим способом (с помощью алгоритмов). Обязательно необходимо разрешать неинерактивное ТУ для задачи ретрансляция команд.
Условия ТУ (ВКЛ) - в открывающемся окне можно записать дополнительные условия выдачи команды телеуправления на включение. Условие - это одно или несколько выражений, написанных на языке ЯРД, одно выражение – одна строка, команда ТУ на включение выдаётся, если выполняются все условия;
Условия ТУ (ОТКЛ) - в открывающемся окне можно записать дополнительные условия выдачи команды телеуправления на отключение. Аналогично «Условия ТУ (ВКЛ)»;

Пример настройки:

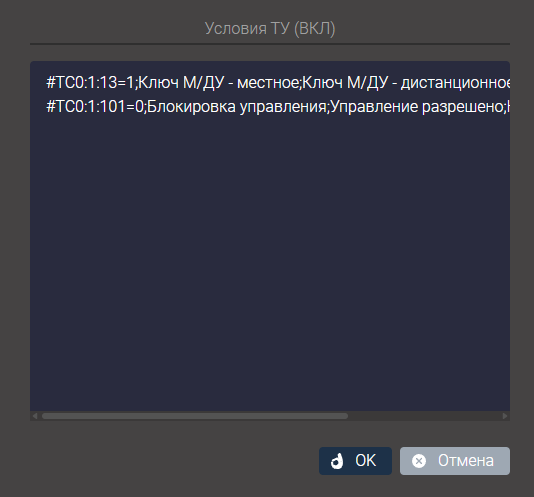

В открывающемся окне настроек можно записать дополнительные условия выдачи команды телеуправления на включение/отключение. Условие - это одно или несколько выражений, написанных на языке ЯРД, одно выражение – одна строка, команда ТУ на включение/отключение выдаётся, если выполняются все условия.

Вид текста условий:

#TC0:1:13=1;Ключ М/ДУ - местное;Ключ М/ДУ - дистанционное;Ключ М/ДУ - недостоверность #TC0:1:101=0;Блокировка управления;Управление разрешено;Недостоверность

где Ключ М/ДУ - местное - текст который будет отображаться при состоянии ТС0:1:13=1;

Ключ М/ДУ - дистанционное - текст который будет отображаться при состоянии ТС0:1:13=0;

Ключ М/ДУ - недостоверность - текст который будет отображаться при недостоверном состоянии ТС0:1:13;

Результаты настройки отображаются в окне параметров ПО Клиент10

Таймаут переключения при ТУ(с) – указывается время ожидания прохождения команды ТУ привязанной к данному ТС. По умолчанию таймаут составляет 16 секунд, если команда не успевает пройти и изменить состояние коммутационного аппарата за указанное время - необходимо увеличить таймаут.

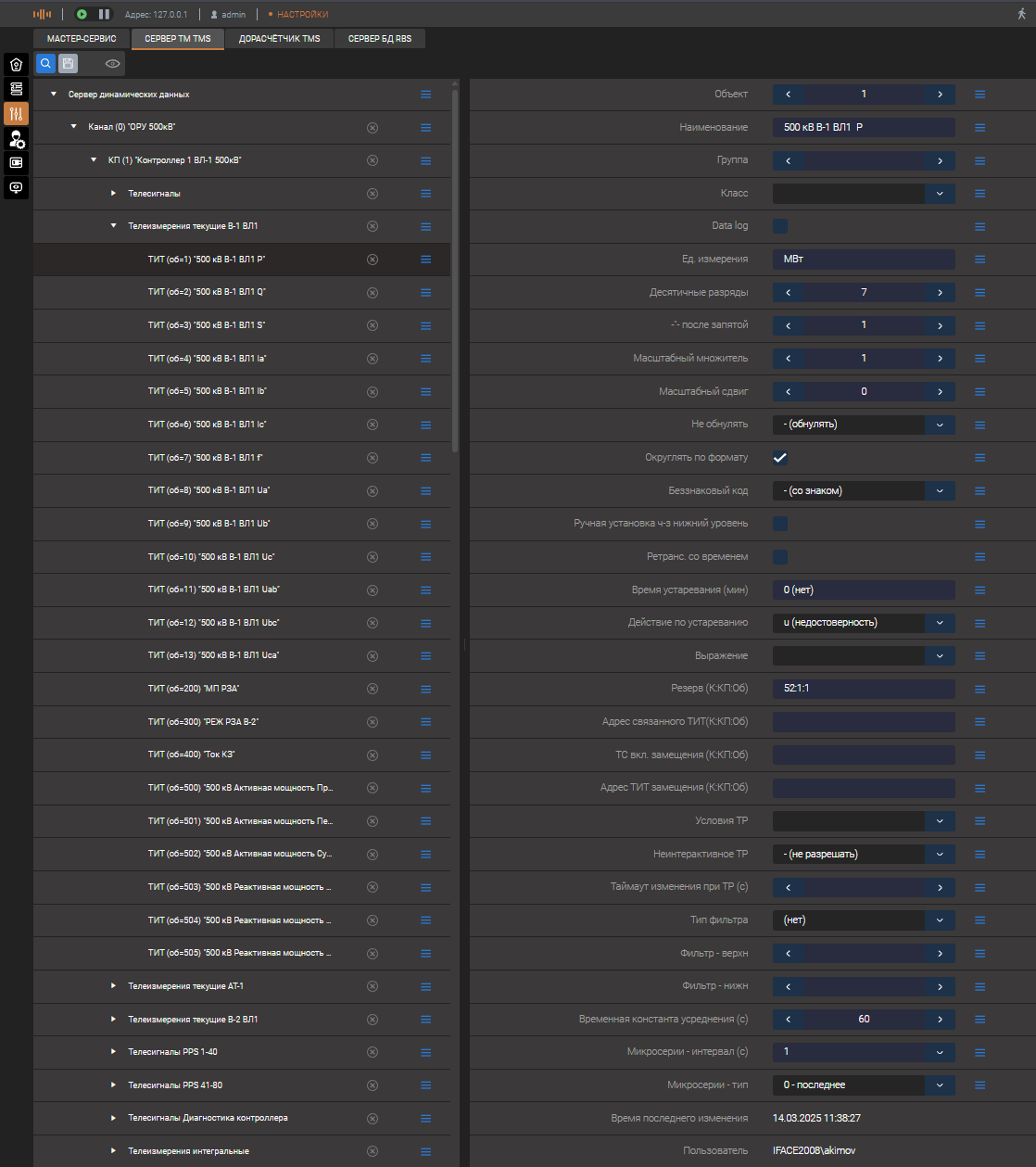

Перечень настраиваемых параметров для ТИТ:

Объект - уникальное для ТИТ данного КП число в диапазоне от 1 до 65535;
Наименование - произвольный текст, длиной не более 80 символов;
Группа - уникальное число в диапазоне от 0 до 65535, соответствующее номеру группы. Дополнительная возможность группировки параметров для удобства запроса групп;
Класс - используется для описания ТИТ, отображение которых требует нестандартного описания.
Datalog - признак файлового экспорта телеметрии в SQL базу данных (варианты настроек: «да», «нет»). Неактуальная настройка для версии 3.Х
Единица измерения – текст, добавляемый после значения ТИТ при просмотре на оперативных схемах и в документах;
Десятичные разряды - число в диапазоне от 2 до 15, соответствующее количеству разрядов при отображении ТИТ (в том числе после запятой);
-"- после запятой - число в диапазоне от 0 до 7, соответствующее количеству десятичных разрядов после запятой, при отображении ТИТ;
Масштабный множитель - для расчета значения ТИТ (по умолчанию - 1);
Масштабный сдвиг - для расчета значения ТИТ (по умолчанию – 0);
Не обнулять - если для данного параметра выбрано значение «обнулять», то при ТИТ равном 0 на оперативных схемах и в документах будет выводиться не значение масштабного сдвига, а значение равное 0. Варианты настроек: «да», «обнулять»;
Округлять по формату - если для данного параметра выбрано значение «да», то при преобразовании ТИТ в значение для отображения на оперативных схемах и в документах будет выполняться округление с учетом формата, отведенного для значения ТИТ после запятой. Варианты настроек: «да», «нет»;
Беззнаковый код –для выделения ТИТ, которые формируются УТМ только в диапазоне положительных значений (варианты настроек: «да», «со знаком»);
Ручная установка через ССПИ - признак ручной установки, формируемый внешней системой сбора и передачи информации (варианты настроек: «да», «нет»);
Ретрансляция со временем - признак ретрансляции ТИТ с меткой времени (варианты настроек: «да», «нет»);
Время устаревания (мин) – если ТИТ не обновлялся в течении времени больше, чем заданное время устаревания, то взводится признак аппаратной недостоверности;
Действие по устареванию – функция определяет какое действие произвести с значением или с флагом ТИТ, если ТИТ не обновлялся в течении времени больше, чем заданное время устаревания. Возможные варианты действий:

- u недостоверность,

- значение в 0,

- значение в 1.

Выражение - выражение на языке ЯРД для вычисления значения ТИТ в реальных единицах;
Резерв (К:КП:Об) – адрес ТИТ резервного датчика. Значение ТИТ берется с резервного датчика, если у основного взведён признак аппаратной или ручной недостоверности и не установлен признак ручного ввода. Недопустимо использование кольцевых (замкнутых по адресам) цепочек при описании резервных телепараметров;
ТС вкл. замещения (К:КП:Об) –если ТС с указанным адресом включения замещения принимает значение 1, то описываемый ТИТ будет принимать значение ТИТ, адрес которого указан в параметре – «Адрес ТИТ замещения»;
Адрес ТИТ замещения (К:КП:Об) –см. примечание к предыдущему параметру;
ТР. Телерегулирование реализует функцию изменения значения ТИТ с помощью специальных команд.
Неинтерактивное ТР. Разрешает подачу команд ТР автоматическим способом (с помощью алгоритмов). Обязательно необходимо разрешать неинерактивное ТР для задачи ретрансляция команд.
Условия ТР (ВКЛ) - в открывающемся окне можно записать дополнительные условия выдачи команды телерегулирования на включение. Условие - это одно или несколько выражений, написанных на языке ЯРД, одно выражение – одна строка, команда ТР на включение выдаётся, если выполняются все условия;
Условия ТР (ОТКЛ) - в открывающемся окне можно записать дополнительные условия выдачи команды телерегулирования на отключение. Аналогично «Условия ТР (ВКЛ)»;
Таймаут изменения при ТР(с) – указывается время ожидания прохождения команды ТР привязанной к данному ТИ. По умолчанию таймаут составляет 16 секунд, если команда не успевает пройти и изменить значение за указанное время - необходимо увеличить таймаут.
Тип фильтра – определяет способ контроля выхода ТИТ за верхний или нижний предел в сочетании с различными способами регистрации и использования значения ТИТ. Если задана регистрация, то факт выхода за верхний или нижний предел фиксируется в журнале событий сервера динамических данных. Варианты настроек: «нет», «недостов», «исключать», «искл/недостов», «искл/журнал», «обнулять».

- Фильтр верхний - верхняя граница фильтра в реальных величинах;

- Фильтр нижний - нижняя граница фильтра в реальных величинах.

? (недостов)	- взводится признак недостоверности ТИТ при выходе за значение, указанное в параметрах «Фильтр – верхний» или «Фильтр – нижний»;
+ (исключать)	- пришедшее значение ТИТ игнорируется, если оно выходит за верхнюю или нижнюю границу;
- (искл/недостов)	- значение игнорируется и взводится признак недостоверности;
! (искл/журнал)	-пришедшее значение ТИТ игнорируется, если оно выходит за верхнюю или нижнюю границу, и этот факт фиксируется в журнале событий;
0 (обнулять)	- пришедшее значение ТИТ обнуляется, если оно выходит за верхнюю или нижнюю границу.

При описании параметров ТИТ обязательным является его номер.

Значение ТИТ отображаемое на оперативных схемах и в документах равно значению масштабного сдвига плюс значение ТИТ в квантах умноженное на масштабный коэффициент.

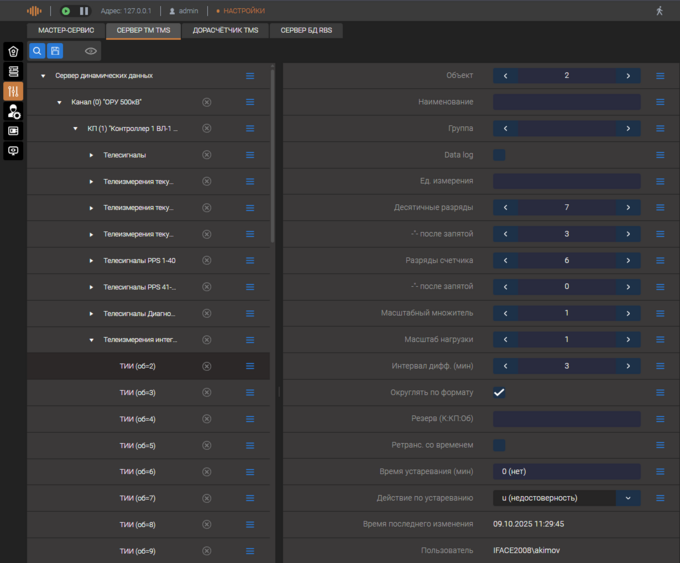

Перечень настраиваемых параметров для ТИИ:

Объект - уникальное для ТИИ данного КП число в диапазоне от 1 до 65535;
Наименование - произвольный текст, длиной не более 80 символов;
Группа - уникальное число в диапазоне от 0 до 65535, соответствующее номеру группы. Дополнительная возможность группировки параметров для удобства запроса групп;
Datalog - признак файлового экспорта телеметрии в SQL базу данных (варианты настроек: «да», «нет»);
Единица измерения – текст, добавляемый после значения ТИИ при просмотре на оперативных схемах и в документах;
Десятичные разряды - число в диапазоне от 3 до 15, соответствующее количеству разрядов при отображении ТИИ (в том числе после запятой);
-"- после запятой - число в диапазоне от 0 до 7, соответствующее количеству десятичных разрядов после запятой, при отображении ТИИ;
Разряды счетчика - число в диапазоне от 3 до 15, соответствующее количеству разрядов счетчика (в том числе после запятой). Отбрасывание старших разрядов и округление младших выполняет сервер;
-"- после запятой - число в диапазоне от 0 до 7, соответствующее количеству десятичных разрядов после запятой. На оперативных схемах и в документах отображается всегда три знака с учётом округления (например, если параметр равен 1, то два правых знака после запятой будут нулевыми);
Масштабный множитель -количество импульсов, умноженное на множитель, дает значение в физических единицах измерения (по умолчанию - 1);
Масштаб нагрузки -для расчёта в физических единицах, количество импульсов на интервале дифференцирования приводится к одному часу, умножается на масштабный множитель и масштаб нагрузки (по умолчанию -1);
Интервал дифференцирования (мин) - для расчёта нагрузки в физических единицах (по умолчанию - 3 мин.);
Округлять по формату – параметр используется только при расчёте приведённой мощности (варианты настроек: «да», «нет»);
Резерв (К:КП:Об) – адрес ТИИ резервного датчика. Значение ТИИ берется с резервного датчика, если у основного взведён признак аппаратной или ручной недостоверности и не установлен признак ручного ввода. Недопустимо использование кольцевых (замкнутых по адресам) цепочек при описании резервных телепараметров;
Ретрансляция со временем - признак ретрансляции ТИИ с меткой времени (варианты настроек: «да», «нет»);
Время устаревания (мин) – если ТИИ не обновлялся в течении времени больше, чем заданное время устаревания, то взводится признак аппаратной недостоверности. Возможные варианты действий:

- u недостоверность,

- значение в 0,

- значение в 1.

При описании параметров ТИИ обязательным является его номер. При отображении ТИИ выводятся два параметра:

- потребление электроэнергии (в дорасчетах - ПУ или PU) - это накопленное значение количества импульсов от счётчика электроэнергии, умноженное на масштабный множитель;

- приведенная мощность (в дорасчетах - ТИ или TI) - это приращение количества импульсов от счётчика электроэнергии за интервал, приведённое к одному часу и умноженное на масштабный множитель и масштаб нагрузки.

Приведённый выше пример описания учёта электроэнергии можно распространить на учёт воды или тепла.

Параметры «разряды счетчика» и «разряды счетчика после запятой» действуют только для сервера телемеханики. Для ПО клиент учёт этих параметров не реализован.
