Раздел "Телемеханика" предназначен для описания связи компьютера (на котором установлено ПО сервера "ОИК Диспетчер НТ") с внешними источниками или получателями данных в различных протоколах информационного обмена. Настройка раздела необходима для решения задач получения информации от источников телеметрии, задач передачи и ретрансляции данных на верхние уровни диспетчеризации.

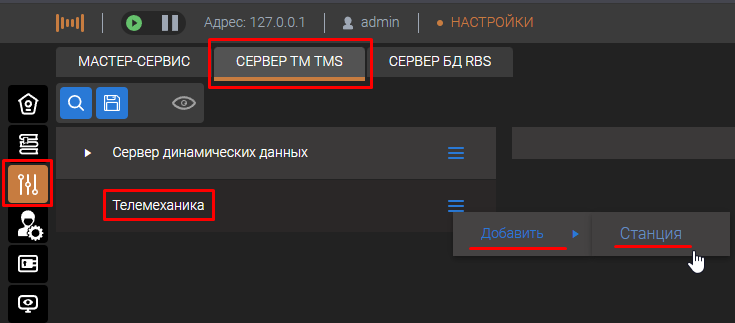

Для перехода к настройке нужно перейти на вкладку "Сервер ТМ TMS" и выбрать доступный пункт "Телемеханика". Описание текущего компьютера (на котором установлено ПО) начинается с добавления компонента "Станция".

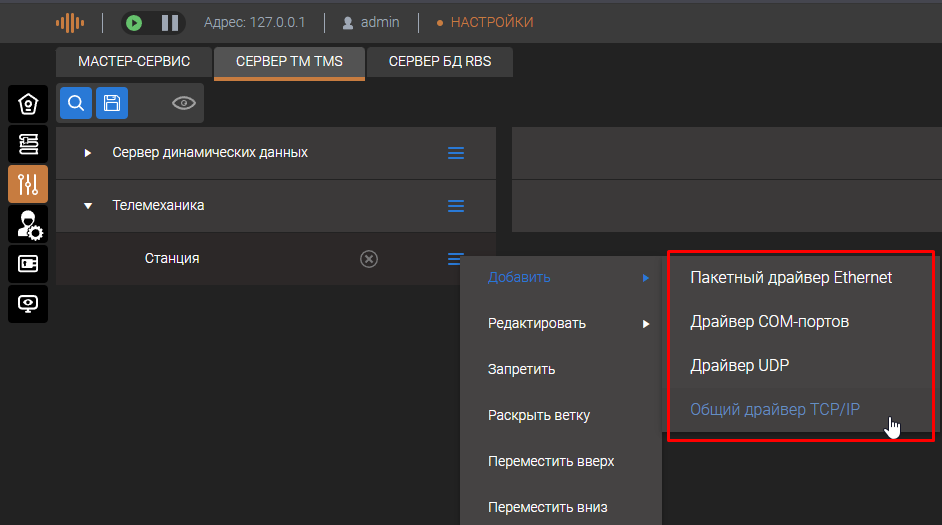

Компонент позволяет описать связи с другими узлами приема/передачи данных с помощью четырех основных драйверов:
Общий драйвер TCP/IP - основной драйвер, предназначенный для описания связи с другими узлами с помощью протокола ТСР/IP через сетевые адаптеры компьютера.
Драйвер COM-портов - предназначен для организации связи через физические COM-порты компьютера на котором утсановлено ПО Сервера "ОИК Диспетчер НТ".
Пакетный драйвер Ethernet - предназначен только для описания связи с коммуникационными контроллерами серии Синком-Е. Данные контроллеры сняты с производства и поддержки в 2005 годe. Пакетный драйвер позволяет обеспечить связь с устаревшими устройствами, но рекомендуется рассматривать замену данных контроллеров на современные решения.
Драйвер UDP - предназначен только для описания связи с коммуникационными контроллерами серии Синком-IP. Данные контроллеры сняты с производства и поддержки в 2010 году. Пакетный драйвер позволяет обеспечить связь с устаревшими устройствами, но рекомендуется рассматривать замену данных контроллеров на современные решения.

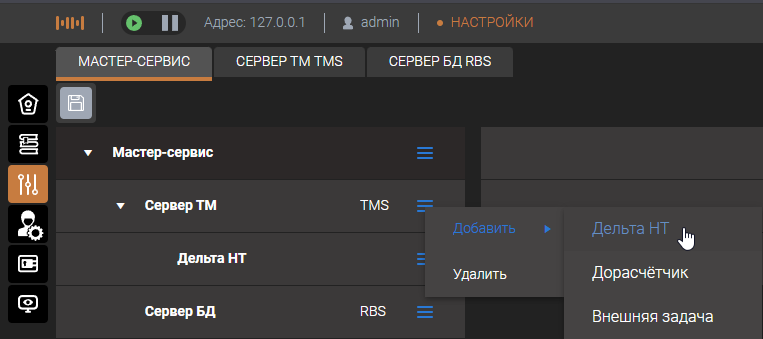

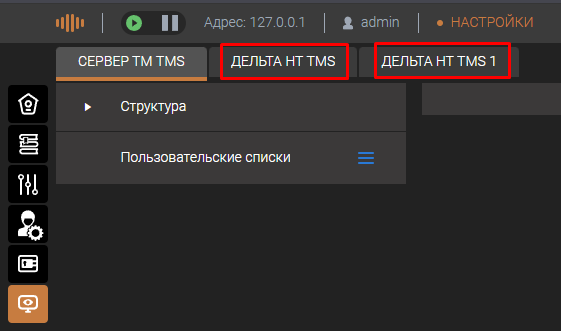

Один компонент "Станция" позволяет описать под своим уровнем до 512 портов соединения с другими узлами. Если необходимо поддержать большее количество портов соединения, необходимо добавить дополнительный компонент "Станция". Для работы второй и последующих "Станций" необходимо на вкладке настройки "Мастер-Сервис" добавить процессы "Дельта НТ", количество станций и процессов должно совпадать, при мониторинге процессов Дельта они будут представлены разными вкладками.
При описании параметров однотипных компонентов рекомендуется пользоваться дополнительными возможностями, которые позволяют ускорить процесс настройки. На каждом элементе можно вызвать меню , которое позволяет:
размножить содержание выделенной записи по всем записям того же уровня (с приращением или без). Интервал приращения может быть выбран произвольно;
упорядочить записи одного уровня.

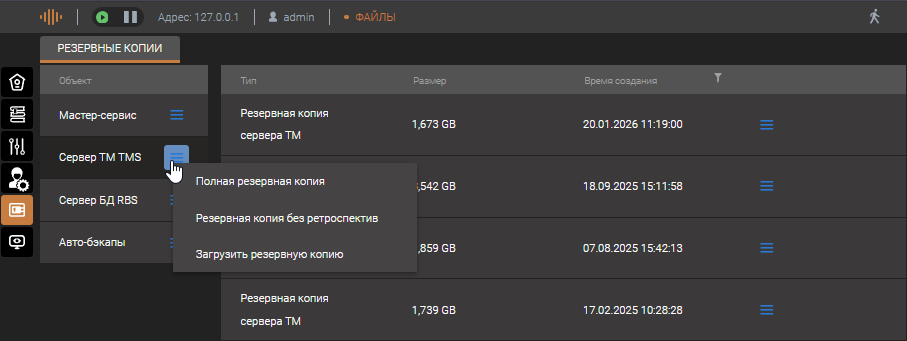

При настройке ветки предусмотрена возможность «отката» к конфигурации, которая была перед последним её сохранением. Для этого необходимо перейти в пункт "Файлы" и восстановить бэкап ТМС-сервера соответствующий по времени предыдущим настройкам.
Любой компонент структуры сервера динамических данных может быть временно заблокирован. Для этого следует выбрать блокируемый компонент, активировать контекстное меню и выбрать строку меню «Запретить». Запрещенный компонент помечается символом . Точно таким же способом компонент можно разрешить вновь.
При описании параметров компонентов измеряемых в единицах времени, задавать значения можно следующими способами:
значение можно выбирать из выпадающего списка по умолчанию;
при необходимости задания значения в секундах использовать строку - sN ,где N - значение в секундах.
