8.1. Настройка структуры сервера динамических данных
Сервер динамических данных представляется в виде базы данных, в которой создаются ячейки для хранения и обработки информации. Эта база данных имеет структуру, в которой четко определены типы информации и дополнительные настройки. К настройкам структуры относятся:
-
-
-
-
-
глобальные параметры комплекса
-
-
-
-
При настройке структуры телемеханического сервера формируются описатели сигналов телеметрии - вводятся наименование и их логические номера. При отображении телеметрии используются имена, а при настройке комплекса логические номера.
При описании структуры используются понятия: Канал, КП, Объект.
Канал - совокупность всех КП одного ПУ. Понятие канала условное, принятое для удобства описания структуры телемеханики.
КП - контролируемый пункт. Информация от нескольких КП, как правило, передается на устройство пункта управления - ПУ.
В качестве объекта может выступать:
- телесигнал (ТС), определяющий состояния объекта - включен/отключен;
- телеизмерение текущее (ТИТ), измеренное мгновенное значение (например, температура, напряжение, частота);
- телеизмерение интегральное (ТИИ), нарастающий итог (например, потребление электроэнергии);
Для структуры телемеханики существуют ограничения:
- номер канала в диапазоне 0-255;
- номер КП в диапазоне 1-255;
- номер объекта в диапазоне 1-65535;
- максимальное количество классов ТС - 65535;
- максимальное количество классов ТИТ - 65535;
- максимальное количество ретроспектив на одном сервере - 32.

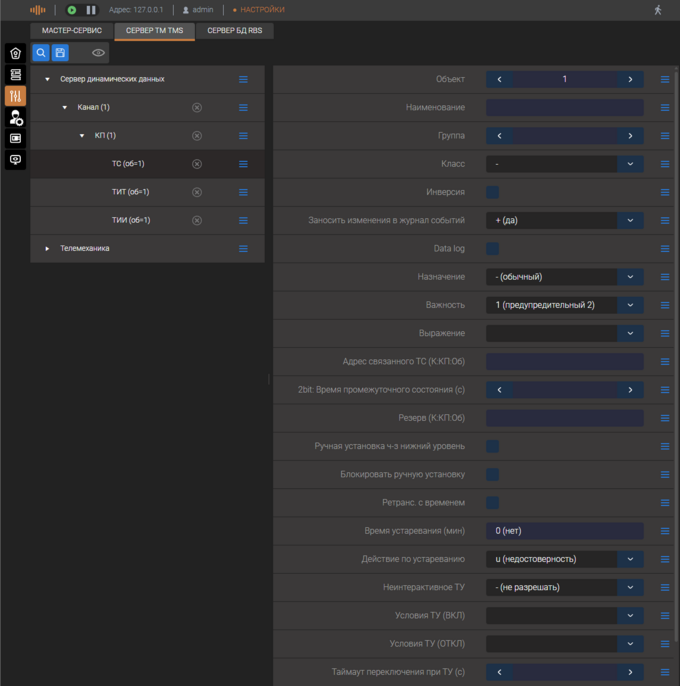

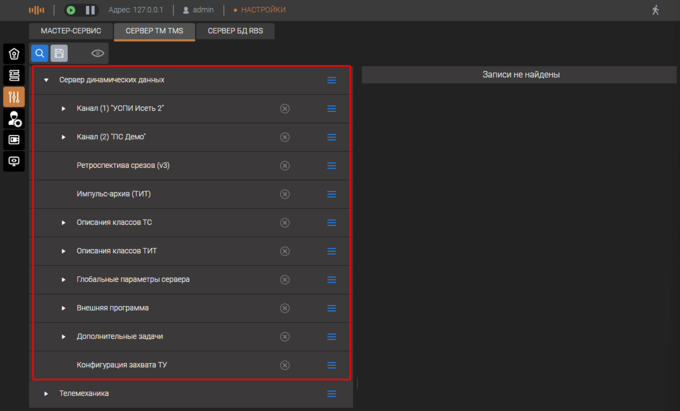

Для добавления настроек необходимо на уровне "Сервер динамических данных" нажать на кнопку

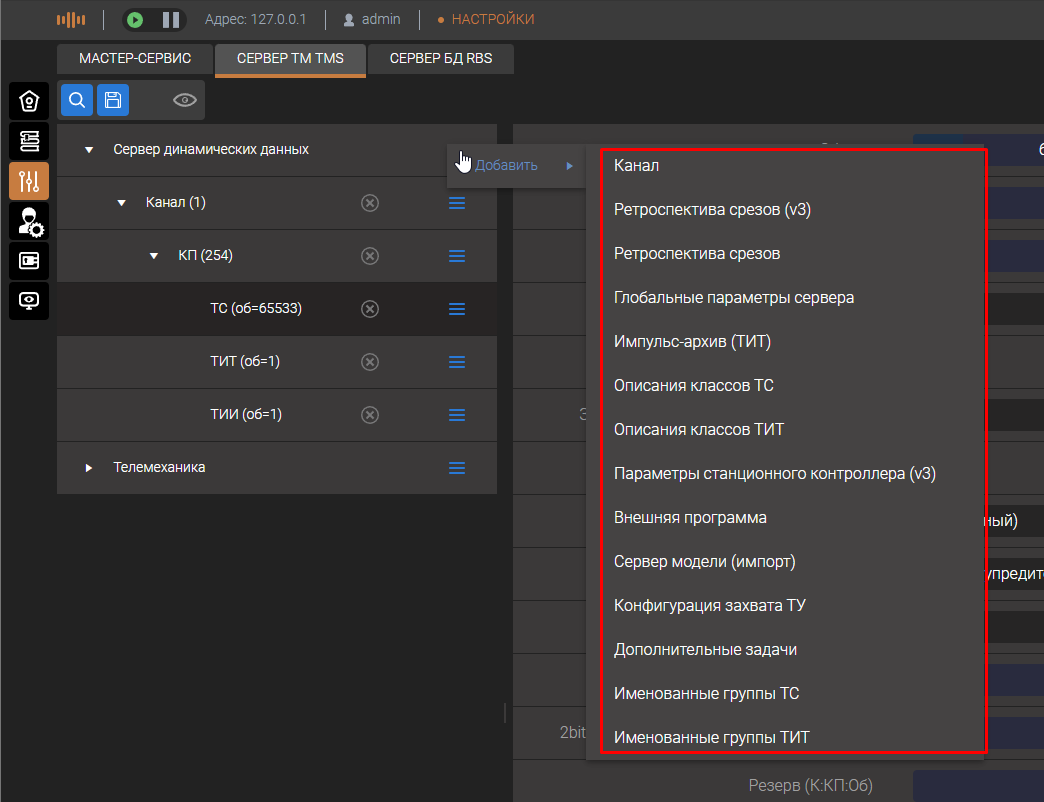

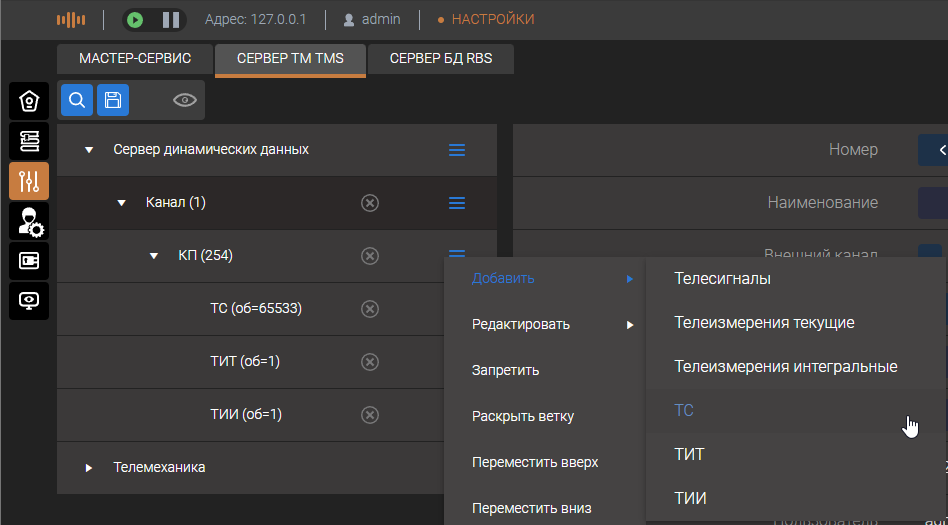

и в появившемся списке выбрать необходимые компоненты настройки.

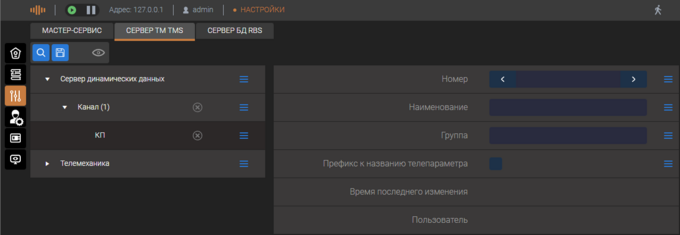

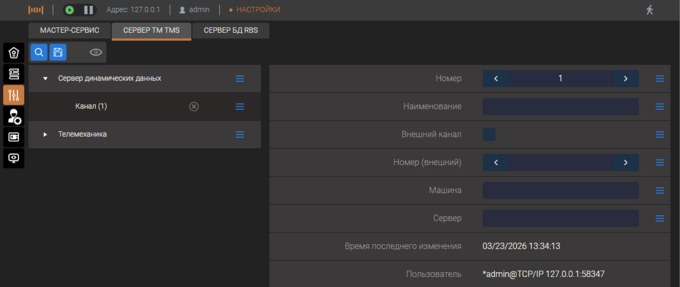

На каждом уровне с помощью кнопки меню можно добавить подчиненные компоненты
Меню настройки компонентов имеет следующие функциональные возможности
|
Строка меню
|
Пояснения
|
|
|

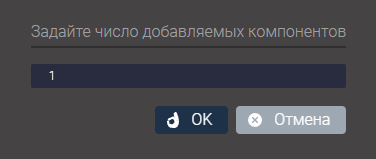

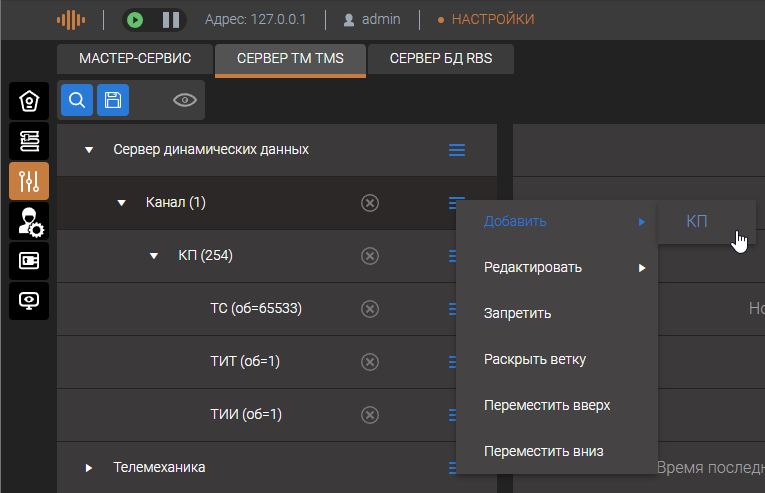

Строка меню для добавления подчиненных компонентов. Перечень доступных компонентов открывается в дополнительном контекстное меню. Позволяет задать число добавляемых компонентов
|
|
|
Позволяет редактировать уже существующие в структуре компоненты. Дает возможность копировать/вставить компонент, удалить, удалить выбранный и все последующие после него компоненты структуры.
|
|
|
Временно исключить из описания выбранный компонент (без удаления его описания). Запрещенный компонент помечается символом
|
|
|
Раскрыть выбранную ветку
|
|
|
Снять ранее установленный запрет на выбранный компонент
|
|
|
поиск строки описания структуры по контексту или точному описанию
|
|
|
Переместить компонент вверх по дереву структуры
|
|
|
Переместить компонент вниз по дереву структуры
|
|
|
Сохранение внесенных изменений
|
|
|

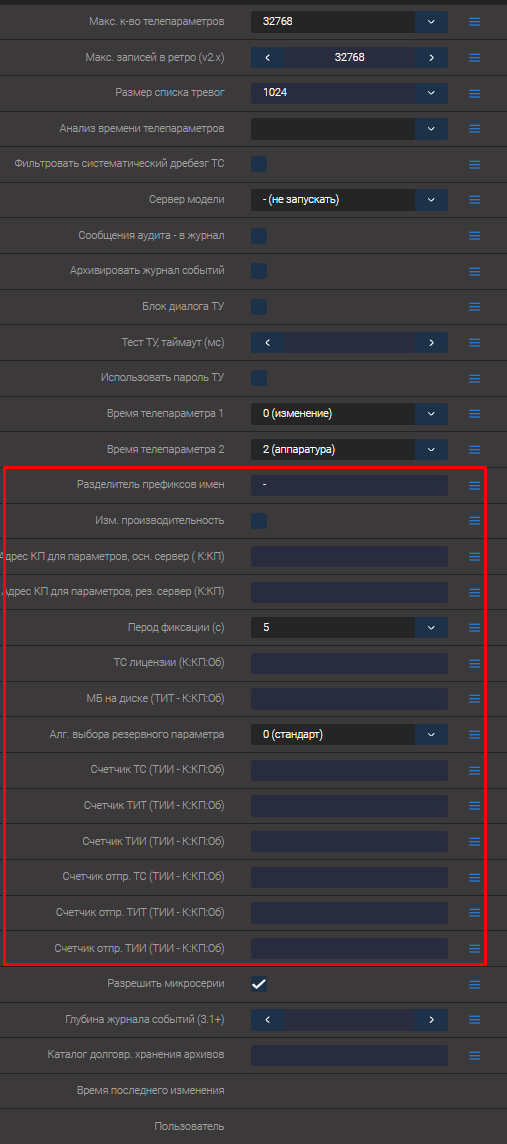

Отображение дополнительных настроек компонентов. Некоторые уровни настроек имеют скрытые или диагностические настройки, которые необходимы только при детальном анализе состояния установки. Например глобальные параметры сервера, с включенным признаком отображения, показывают дополнительные пункты настройки
|
При описании параметров однотипных компонентов рекомендуется пользоваться дополнительными возможностями, которые позволяют ускорить процесс настройки. Для этого следует активировать меню которое позволяет:

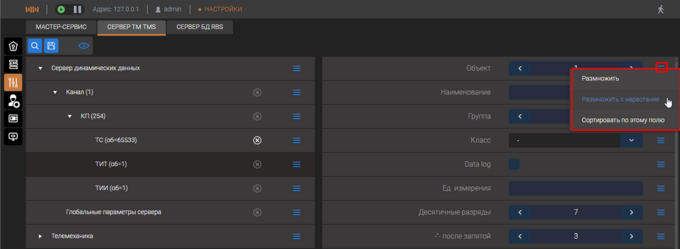

- размножить содержание выделенной записи по всем записям того же уровня (с приращением или без). Интервал приращения может быть выбран произвольно;
- упорядочить записи одного уровня.

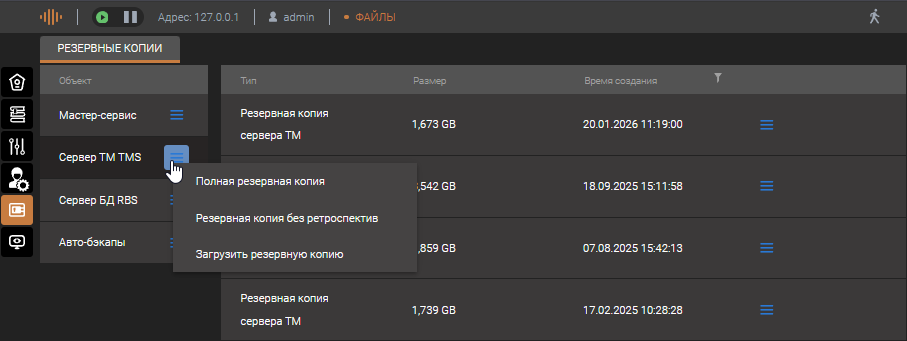

При настройке сервера динамических данных предусмотрена возможность «отката» к конфигурации, которая была перед последним её сохранением. Для этого необходимо перейти в пункт "Файлы" и восстановить бэкап ТМС-сервера соответствующий по времени предыдущим настройкам.

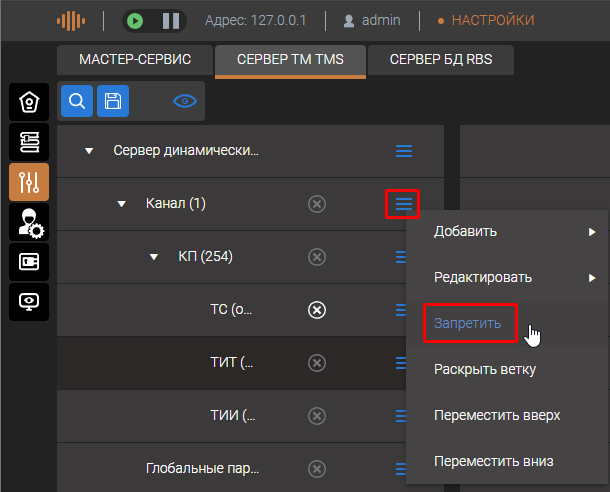

Любой компонент структуры сервера динамических данных может быть временно заблокирован. Для этого следует выбрать блокируемый компонент, активировать контекстное меню и выбрать строку меню «Запретить». Запрещенный компонент помечается символом . Точно таким же способом компонент можно разрешить вновь.
